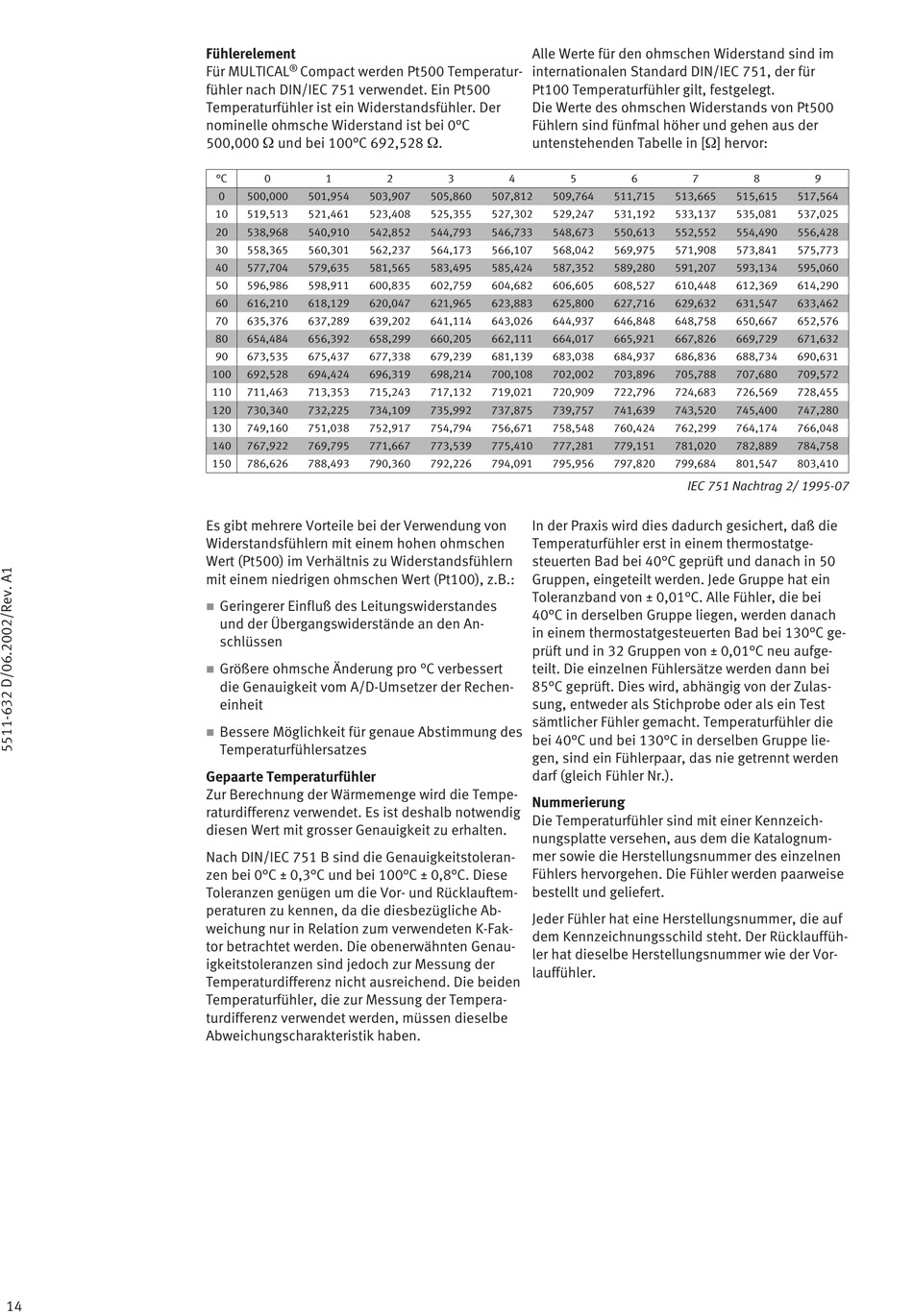

Fühlerelement
®
Für MULTICAL Compact werden Pt500 Temperatur-
fühler nach DIN/IEC 751 verwendet. Ein Pt500
Temperaturfühler ist ein Widerstandsfühler. Der
nominelle ohmsche Widerstand ist bei 0°C
500,000 W und bei 100°C 692,528 W.
°C 0 1
0 500,000 501,954 503,907
10 519,513 521,461 523,408
20 538,968 540,910 542,852
30 558,365 560,301 562,237
40 577,704 579,635 581,565
50 596,986 598,911 600,835
60 616,210 618,129 620,047
70 635,376 637,289 639,202
80 654,484 656,392 658,299
90 673,535 675,437 677,338
100 692,528 694,424 696,319
110 711,463 713,353 715,243
120 730,340 732,225 734,109
130 749,160 751,038 752,917
140 767,922 769,795 771,667
150 786,626 788,493 790,360
Es gibt mehrere Vorteile bei der Verwendung von
Widerstandsfühlern mit einem hohen ohmschen
Wert (Pt500) im Verhältnis zu Widerstandsfühlern
mit einem niedrigen ohmschen Wert (Pt100), z.B.:
n
Geringerer Einfluß des Leitungswiderstandes
und der Übergangswiderstände an den An-
schlüssen
n Größere ohmsche Änderung pro °C verbessert
die Genauigkeit vom A/D-Umsetzer der Rechen-
einheit
n Bessere Möglichkeit für genaue Abstimmung des
Temperaturfühlersatzes
Gepaarte Temperaturfühler
Zur Berechnung der Wärmemenge wird die Tempe-
raturdifferenz verwendet. Es ist deshalb notwendig
diesen Wert mit grosser Genauigkeit zu erhalten.
Nach DIN/IEC 751 B sind die Genauigkeitstoleran-
zen bei 0°C ± 0,3°C und bei 100°C ± 0,8°C. Diese
Toleranzen genügen um die Vor- und Rücklauftem-
peraturen zu kennen, da die diesbezügliche Ab-
weichung nur in Relation zum verwendeten K-Fak-
tor betrachtet werden. Die obenerwähnten Genau-
igkeitstoleranzen sind jedoch zur Messung der
Temperaturdifferenz nicht ausreichend. Die beiden
Temperaturfühler, die zur Messung der Tempera-
turdifferenz verwendet werden, müssen dieselbe
Abweichungscharakteristik haben.
Alle Werte für den ohmschen Widerstand sind im
internationalen Standard DIN/IEC 751, der für
Pt100 Temperaturfühler gilt, festgelegt.
Die Werte des ohmschen Widerstands von Pt500
Fühlern sind fünfmal höher und gehen aus der
untenstehenden Tabelle in [W] hervor:
2 3 4
505,860 507,812 509,764
525,355 527,302 529,247
544,793 546,733 548,673
564,173 566,107 568,042
583,495 585,424 587,352
602,759 604,682 606,605
621,965 623,883 625,800
641,114 643,026 644,937
660,205 662,111 664,017
679,239 681,139 683,038
698,214 700,108 702,002
717,132 719,021 720,909
735,992 737,875 739,757
754,794 756,671 758,548
773,539 775,410 777,281
792,226 794,091 795,956
In der Praxis wird dies dadurch gesichert, daß die
Temperaturfühler erst in einem thermostatge-
steuerten Bad bei 40°C geprüft und danach in 50
Gruppen, eingeteilt werden. Jede Gruppe hat ein
Toleranzband von ± 0,01°C. Alle Fühler, die bei
40°C in derselben Gruppe liegen, werden danach
in einem thermostatgesteuerten Bad bei 130°C ge-
prüft und in 32 Gruppen von ± 0,01°C neu aufge-
teilt. Die einzelnen Fühlersätze werden dann bei
85°C geprüft. Dies wird, abhängig von der Zulas-
sung, entweder als Stichprobe oder als ein Test
sämtlicher Fühler gemacht. Temperaturfühler die
bei 40°C und bei 130°C in derselben Gruppe lie-
gen, sind ein Fühlerpaar, das nie getrennt werden
darf (gleich Fühler Nr.).
Nummerierung
Die Temperaturfühler sind mit einer Kennzeich-
nungsplatte versehen, aus dem die Katalognum-
mer sowie die Herstellungsnummer des einzelnen
Fühlers hervorgehen. Die Fühler werden paarweise
bestellt und geliefert.
Jeder Fühler hat eine Herstellungsnummer, die auf
dem Kennzeichnungsschild steht. Der Rücklauffüh-
ler hat dieselbe Herstellungsnummer wie der Vor-
lauffühler.
5 6 7
511,715 513,665 515,615
531,192 533,137 535,081
550,613 552,552 554,490
569,975 571,908 573,841
589,280 591,207 593,134
608,527 610,448 612,369
627,716 629,632 631,547
646,848 648,758 650,667
665,921 667,826 669,729
684,937 686,836 688,734
703,896 705,788 707,680
722,796 724,683 726,569
741,639 743,520 745,400
760,424 762,299 764,174
779,151 781,020 782,889
797,820 799,684 801,547
IEC 751 Nachtrag 2/ 1995-07
8 9
517,564
537,025
556,428
575,773
595,060
614,290
633,462
652,576
671,632
690,631
709,572
728,455
747,280
766,048
784,758
803,410
