30
6.2

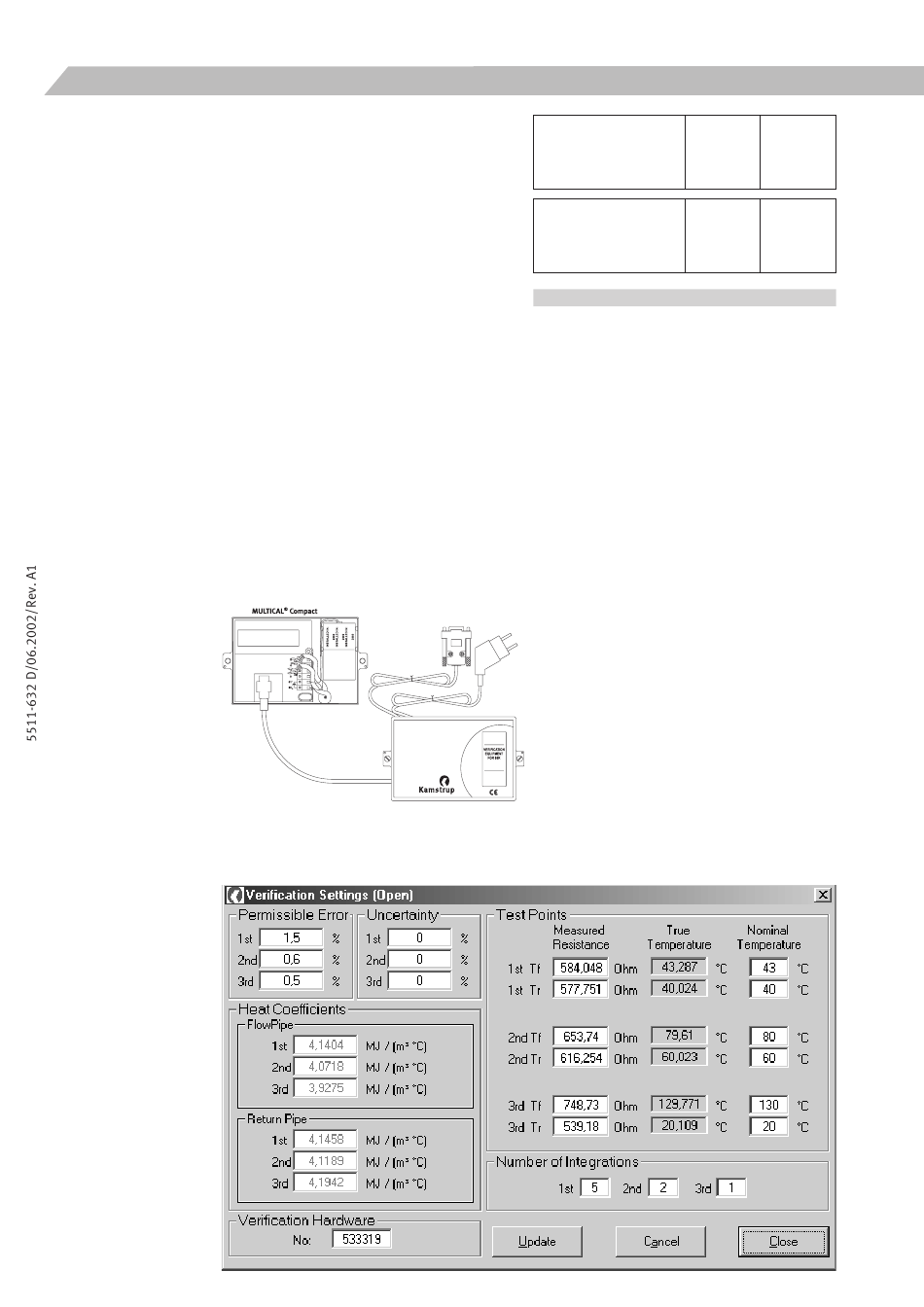

Eichung mit METERTOOL

Beschreibung der Ausrüstung
Eichungsausrüstung Typ 66-99-28x wird zur Prü-
fung und Eichung des Rechenwerks
®
MULTICAL Compact verwendet. Die Prüfung
schließt die Volumensimulation sowie die Simulie-
rung der Temperature für die Fühlereingänge, T1 -
T2, ein. Zusammen mit der Volumensimulation ist
dies die Grundlage für die Eichung der Energiebe-
rechnung.
Die Ausrüstung ist primär zur Verwendung in
Prüfstellen, die Wärmeenergiezähler prüfen und
eichen, konstruiert, kann aber auch zur Funktions-
prüfung des Zählers verwendet werden.
Das Computerprogramm METERTOOL Typ
66-99-702 wird für die Konfiguration als auch für
die Prüfung und Eichung verwendet.
Die gesamte Datenkommunikation zwischen Com-
puter und Rechenwerk wird über den seriellen Port
des Computers, COM1...4, mit dem die Eichungs-
ausrüstung verbunden ist, übertragen. Die Ausrü-
stung muß über den mitgelieferten Netzadapter
Spannungsversorgt werden.
Der Computer muß die in Abschnitt 6.1 Program-
mierung mit METERTOOL spezifizierten Ansprüche
erfüllen. Die Eichung schließt nicht die Temperatur-
fühler und den Durchflußteil ein.
Die Eichungsausrüstung ist in zwei verschiedenen
Typen lieferbar, und erfolgt mit Netzadapter, Da-
tenkabel und Zertifikate.
66-99-287 T1 [°C]
Standard (EN1434)
Typ 66-K
66-99-288 T1 [°C]
OIML R75
Typ 66-K
6.2.1

Funktion

Die Eichungsausrüstung Typ 66-99-28x ist in ei-
®
nem MULTICAL Standardbodenstück montiert
und schließt Batterie, Anschlußplatine, Eichungs-
platine, Mikroprozessor, Steuerrelais und Meßwi-
derstände ein.
Der Anschluß zwischen der Eichungsausrüstung
®
und MULTICAL Compact erfolgt über einen 14-po-
ligen Teststecker.
Das Rechenwerk kann ganz einfach statt des Re-
chenwerksbodenstücks auf dieses Bodenstück
montiert werden.
Während des Tests wird das Rechenwerk von der
Batterie versorgt. Die Eichungsplatine wird über
den mitgelieferten externen Netzadapter mit 12
VDC versorgt. Der Mikroprozessor simuliert das Vo-
lumen auf der Basis der Impulsfrequenz sowie der
im Computerprogramm gewählten Anzahl Impulse
pro Testpunkt. Man erzielt die Temperatursimulati-
on mittels fester Meßwiderstände, die über mikro-
prozessorgesteuerten Relais automatisch geändert
werden.
Nach dem Test liest der Computer alle Register des
Rechenwerks ab und vergleicht die Werte mit den
berechneten Werten.
Diese Abweichung, die für jeden Testpunkt festge-
legt worden ist - als Prozent gezeigt - kann auf ei-
nem Testzertifikat ausgedruckt oder unter der
Seriennummer des geprüften MULTICAL
in den Computer gespeichert werden.
T2 [°C]
130 20
80 60
43 40
T2 [°C]
130 20
80 60
49 40
®
Compact
