5. Eichung

Um mit einem minimalen Zeitaufwand Test/Ei-
®
chung von MULTICAL Compact vornehmen zu
können, hat der Zähler einen Prüfmodus. Wenn der
Zähler sich in Prüfmodus befindet, läuft der Pro-
grammdurchgang ca. 4 x schneller als in Normal-
modus. In Prüfmodus gibt es einige extra Funktio-
nen, die unten beschrieben sind.
®
NB: MULTICAL Compact benötigt im Eichungsmo-
dus viermal mehr Strom. Dieses ist für die Lebens-
dauer der Zähler ohne Bedeutung.
DurchflußEichung
Voraussetzungen - Die Temperatur des Mediums
muß, abhängig von der Programmierung, der Vor-
oder Rücklauftemperatur entsprechen.
Werden Simulationsfühler verwendet gilt folgen-
des: Ein simulierter Fühler von 51,5°C bei einer
Temperatur des Mediums von 50 ... 53°C gibt ei-
nen Fehler von < 0,2%.
Dreigeteilte Eichung
Wird die Eichung mit Simulierungswiderständen,
die am Teststecker angeschlossen sind, durchge-
führt, müssen die Fühler von den Klemmreihen mit
Nummern 5-6-7-8 entfernt werden.

5.1 Eichungsmodus

5.1.1 Funktionen in Prüfmodus
Extra Anzeigen:
Außer der Anzeigen in Normalmodus gibt es zwei
extra Prüfzählwerke für Energie bzw. Wasser. Die
Prüfzählwerke erscheinen als Anzeigen unmittel-
bar nach den Hauptzählwerken für Energie (E) und
Wasser (Q). Die Auflösung der Prüfzählwerke ist für
Energie (E') 10 [MWh] und für die Wassermenge
(Q') 1 [ml]. Die Hauptzählwerke ändern nicht die
Einheit oder Auflösung.
Prüfmodus:
Der Zähler kann, dadurch daß man den internen
Knopf mit "P" ca. 1 Sek. drückt oder seriell durch
den Teststecker des Zählers, auf Prüfmodus umge-
setzt werden. Wenn der Zähler im Prüfmodus ist,
wird eine "P" äußen links in der Anzeige des Zäh-
lers angezeigt.
Der interne Druckknopf befindet sich unter dem
Deckel. Durch Aktivieren des internen Druckknop-
fes wird der Zähler in Eichungsmodus umgesetzt,
während nachfolgende Betätigung für 3 Sek. den
Zähler auf Normalbetrieb zurückbringt.
Durch gleichzeitige Betätigung des internen Druck-
knopfes und der Fronttaste fängt eine Autointegra-
tionssequenz im Zähler an (Siehe Abschnitt 5.2
Autointegration).

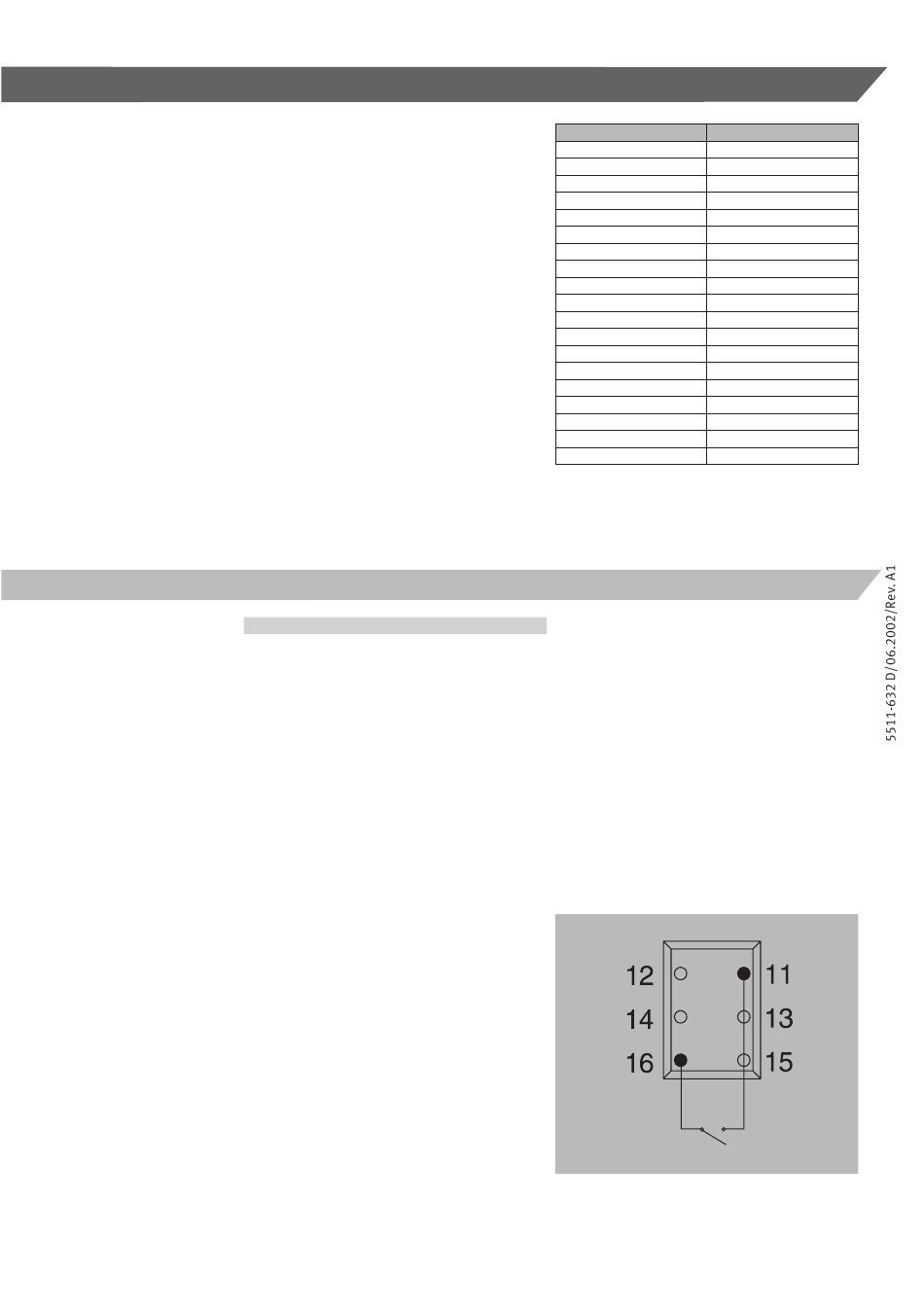

Um den internen Knopf oder den Teststecker be-
dienen zu können, müssen evtl. Module oder
Plomben über dem Teststecker entfernt werden.
Nullstellung der Prüfzählwerken Q' und E':
Die extra Zählwerke können durch kurzes Aktivie-
ren des internen Knopfes "P", oder seriell zurück-
gestellt werden.
Eichungsmodus [Sek.]
8 Volumen und Energie berechnen
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0 Messung der Referenzen
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0 Volumen und Energie berechnen
0
Bei der Zurückstellung der Prüfzählwerken werden
auch die interne Energie und der Wasserrest des
Zählers zurückgestellt. Dies bedeutet, daß nach
wiederholter Zurückstellung in den Hauptzählwer-
ken summierte Energie und Wasser fehlen können.
Normalmodus
Der Zähler kann durch aktivieren des internen
Knopfes "P" ca. 3 Sek., oder seriell durch den
Teststecker des Zählers, in Prüfmodus gebracht
werden. Wird der Zähler nicht auf Normalmodus
zurückgestellt, wird er nach 9 Stunden automa-
tisch auf Normalmodus zurückkehren. Wenn der
Zähler wieder in Normalmodus ist, wird das in der
Anzeige gesetzte "P" gelöscht. Statt dessen kann
evtl. in der Anzeige des Zählers eine "E" erschei-
nen (Siehe Abschnitt 2.4 Informationscodes).
Vorgang
Durchflußmessung
Durchflußmessung
Vorlauftemperatur
Durchflußmessung
Durchflußmessung
Rücklauftemperatur
Durchflußmessung
Durchflußmessung
Durchflußmessung
Durchflußmessung
Durchflußmessung
Durchflußmessung
Durchflußmessung
Durchflußmessung
Verspätung
Durchflußmessung
