2.5 Deckel abnehmen

2.5.3 Mehrfachstecker,
Plombe und Modulbereich
2.5.1

Versorgungsmodule

®
MULTICAL Compact muß immer intern auf den Klemmen 60 (+) und 61 (-) mit ca. 3,6 VDC versorgt wer-
den. Dies wird durch eines der folgenden Versorgungsmodule erreicht:
2.5.2 Anschlußschrauben

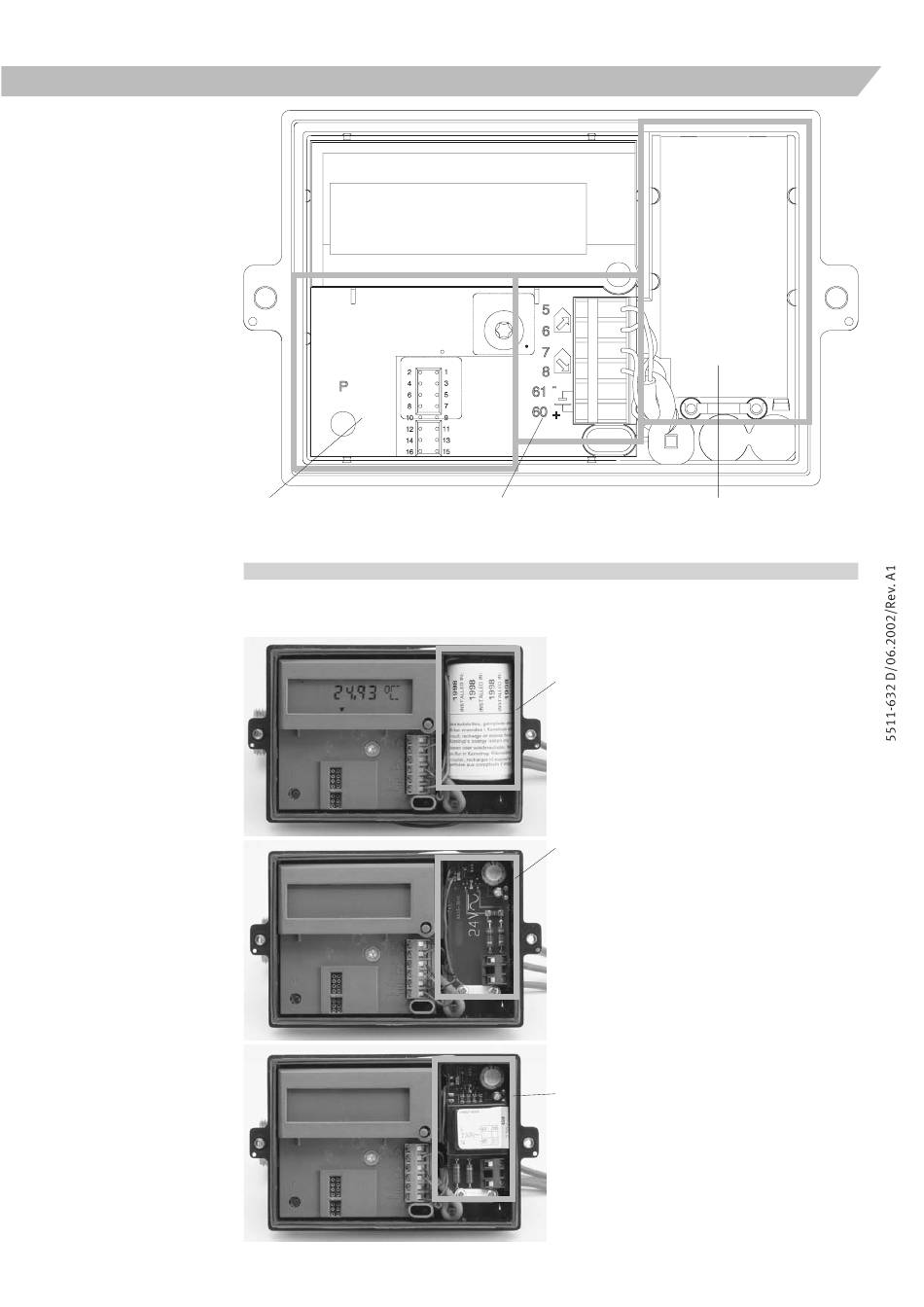

Eingebaute D-Zelle Lithiumbatterie
Eine Standard-Lithium D-Zelle kann für den Zähler
verwendet werden. Die Batterie wird in der rechten
Seite des Anschlußbodens eingesetzt und mit ei-
nem Schraubenziehers einfach und bequem
angeschlossen.
24 VAC/DC Versorgungsmodul
Der Wärmezähler wird mit einem Platinenmodul
geliefert, das die Eingangsspannung auf ca. 3,6
VDC reduziert. Das Modul hat einen Überspan-
nungsschutz aber keine galvanische Trennung zwi-
schen Ein- und Ausgangsspannung. Das Modul
eignet sich besonders für die Installation zusam-
men mit einem galvanisch getrennten Transforma-
tor, z.B. Typ 66-99-400, der in den Schaltschrank
eingebaut werden kann. Wird der Transformator
verwendet, ist der Leistungsverbrauch des gesam-
ten Zählers unter 4 VA/1,5 W.
230 VAC Versorgungsmodul
Dieses Platinenmodul ist von der Netzspannung
galvanisch getrennt und eignet sich für direkte
Netzinstallation. Das Modul hat einen 2-Kammer
Sicherheitstransformator, der die Ansprüche an
Doppelisolation (Trenntrafo) erfüllt. Der Leistungs-
verbrauch ist kleiner als 1 VA/1 W.
