KAPITEL
AUSWECHSELN UND
: WARNUNG Urn zu vermeiden, daßPersonen m öglicher-
weise der Mikrowellenenergie a usgesetzt werden,müssen
folgende Maßnahmengetroffen werden:
A. Vor der Inbetriebnahme des Herdes:
l. Vergewisser n Siesich, d aßdeim Entriegeln
der Tür ein Kiickgeräusshzu hören ist, durch dasdie
Betätigungder Verriegelungsschalter angezeigt w ird.
2. Äberprüfe n Siedurch Sichtprobe, 0bdieTürdichtung
verbogenOderbeschädigtist.
B. Falls einer der folgendenZuständebesteht,darf der
Herderstnachder Reparatur i n Betriebgesetzt w erden:
l. Die Tün schJießt nicht mit der Gerätevorderseite ab.
2. Ein Türscharnier O der eineStützeist abgebrochen.
ENTFERNEN
Zum Entfernen des Außengehäuses, beachten Sie Abbil-
dung8 und gehenSiewiefolgt vor:
1. Ziehen Sie den Netzkabelstecker ausder Netzsteckdose.
2. Entfernen Sie die Schrauben von der Rückseite und den
Seitenkanten des Gehäuses.
ENTFERNEN DES HOCHSPANNUNGSKONDENSATORS
1.
Ziehen Sie den Netzkabelstecker aus der Netzsteckdose
und entfemen Sie dasAußengehäuse.
2. EntladenSiedenHochspannungskondensator.
3. Klemmen Sie die Leitungenvom Kondensatorab.
ENTFERNEN
Ziehen Sie den Netzkabelsteckerausder Netzsteckdose
I.
und entfemenSiedasAußengehäuse.
2. EntladenDie denHochspannungskondensator.
3. n Trenne Sie die Gleichrichterklemme vom Hochspan-
nungskondensator.
ENTFERNEN DES NETZTRANSFORMATORS
I. n Ziehe SiedenNetzkabelsteck er aus derNetzsteckdose 4. Entfernen Siediezwei(2) Sechskantschrauben,
und entfernen Sie dasAußengehäuse.
EntladenSiedenHochspannungskondensator.
2.
3. Trennen Sie die Leitungen vom Netztransformator,
Hochspannungskondensato r und Magnetron.
Gleichrichter
Hochspannu ngskondensator
Gleichrichterhalterung
Chassisstütze
Unteres
Netztransformator
Herscharnier

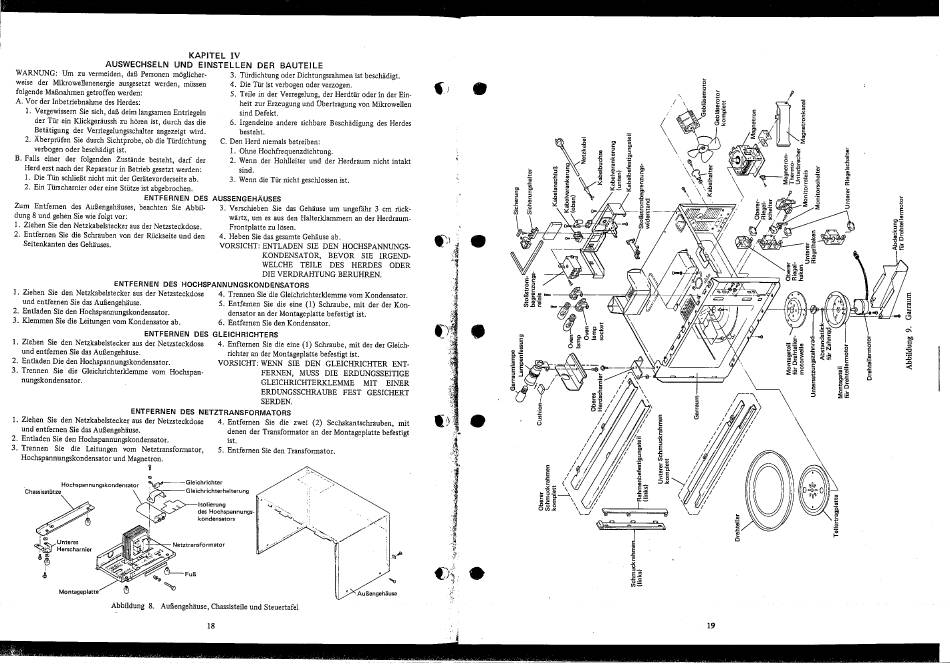

Abbildung 8. Außengehäuse, C hassisteile und Steuertafel
IV
EINSTELLEN

DER BAUTEILE

3. Türdichtung OderDichtungsrahmenist beschädigt.
4. Die Tiir ist verbogenOderverzogen.
S. Teile in der Verregelung,der Herdtür Oderin der Ein-
heit zur Erzeugungund Übertragungvon Mikrowellen
Sind Defekt.
6. Irgendeine andere sichbare Beschädigungdes Herdes
besteht.
C. Den Herd niemals betreiben:
I. Ohne Hochfrequenzdichtung.
2. Wenn der Hohlleiter und der Herdraum nicht intakt
Sind.
3. Wenn die Tür nicht geschlossenist.
DES AUSSENGEHÅUSES
3. Verschieben Sie das Gehäuseum ungefåhr 3 cm rück-
Wirtz, um es aus den Halterklammern an der Herdraum-
Frontplatte zu lösen.
4. Heben Sie das gesamteGehäuseab.
VORSICHT: ENTLADEN SIE DEN HOCHSPANNUNGS-
KONDENSATOR, BEVOR SIE
WELCHE TEILE DES MERDES
DIE VERDRAHTUNG BERUHREN.
4. Trennen Sie die Gleichrichterklemme vom Kondensator.
5. Entfernen Sie die eine (1) Schraube, mit der der Kon-
densatoran der Montageplattebefestigt ist.
6. Entfernen Sie den Kondensator.
DES GLEICHRICHTERS
4. Enfternen Sie die eine (l) Schraube, mit der der Gleich-
richter an der Montageplattebefestigt ist.
VORSICHT: WENN SIE DEN GLEICHRICHTER
FERNEN, MUSS DIE ERDUNGSSEITIGE
GLEICHRICHTERKLEMME MIT
ERDUNGSSCHRAUBE FEST GESICHERT
SERDEN.
denender Transformator an der Montageplatte befestigt
ist.
5. Entfernen Sie den Transformator.
ISOI i erung
des Hoehspannungs-
kondensators
Außengehäuse
18
IRGEND-
ODER
ENT-
EINER
mit
