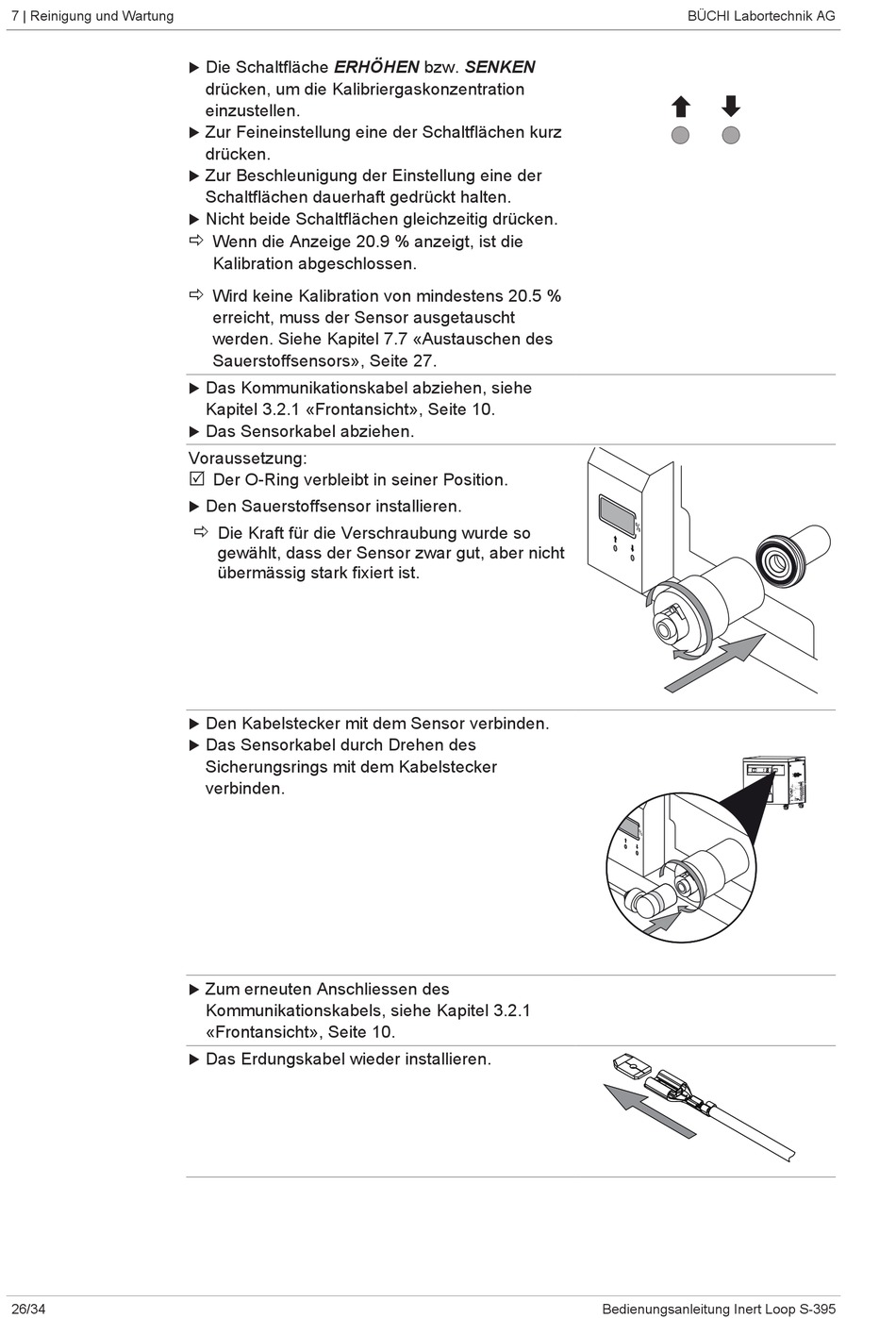

Buchi Inert Loop S-395 Bedienungsanleitung Seite 26

7 | Reinigung und Wartung
26/34
Die Schaltfläche ERHÖHEN bzw. SENKEN
u
drücken, um die Kalibriergaskonzentration
einzustellen.
Zur Feineinstellung eine der Schaltflächen kurz
u
drücken.
Zur Beschleunigung der Einstellung eine der
u
Schaltflächen dauerhaft gedrückt halten.
Nicht beide Schaltflächen gleichzeitig drücken.
u
ð
Wenn die Anzeige 20.9 % anzeigt, ist die
Kalibration abgeschlossen.
ð
Wird keine Kalibration von mindestens 20.5 %
erreicht, muss der Sensor ausgetauscht
werden. Siehe Kapitel 7.7 «Austauschen des
Sauerstoffsensors», Seite 27.
Das Kommunikationskabel abziehen, siehe
u
Kapitel 3.2.1 «Frontansicht», Seite 10.
Das Sensorkabel abziehen.
u
Voraussetzung:
R
Der O-Ring verbleibt in seiner Position.
Den Sauerstoffsensor installieren.
u
ð
Die Kraft für die Verschraubung wurde so
gewählt, dass der Sensor zwar gut, aber nicht
übermässig stark fixiert ist.
Den Kabelstecker mit dem Sensor verbinden.
u
Das Sensorkabel durch Drehen des
u
Sicherungsrings mit dem Kabelstecker
verbinden.
Zum erneuten Anschliessen des
u
Kommunikationskabels, siehe Kapitel 3.2.1
«Frontansicht», Seite 10.
Das Erdungskabel wieder installieren.
u
