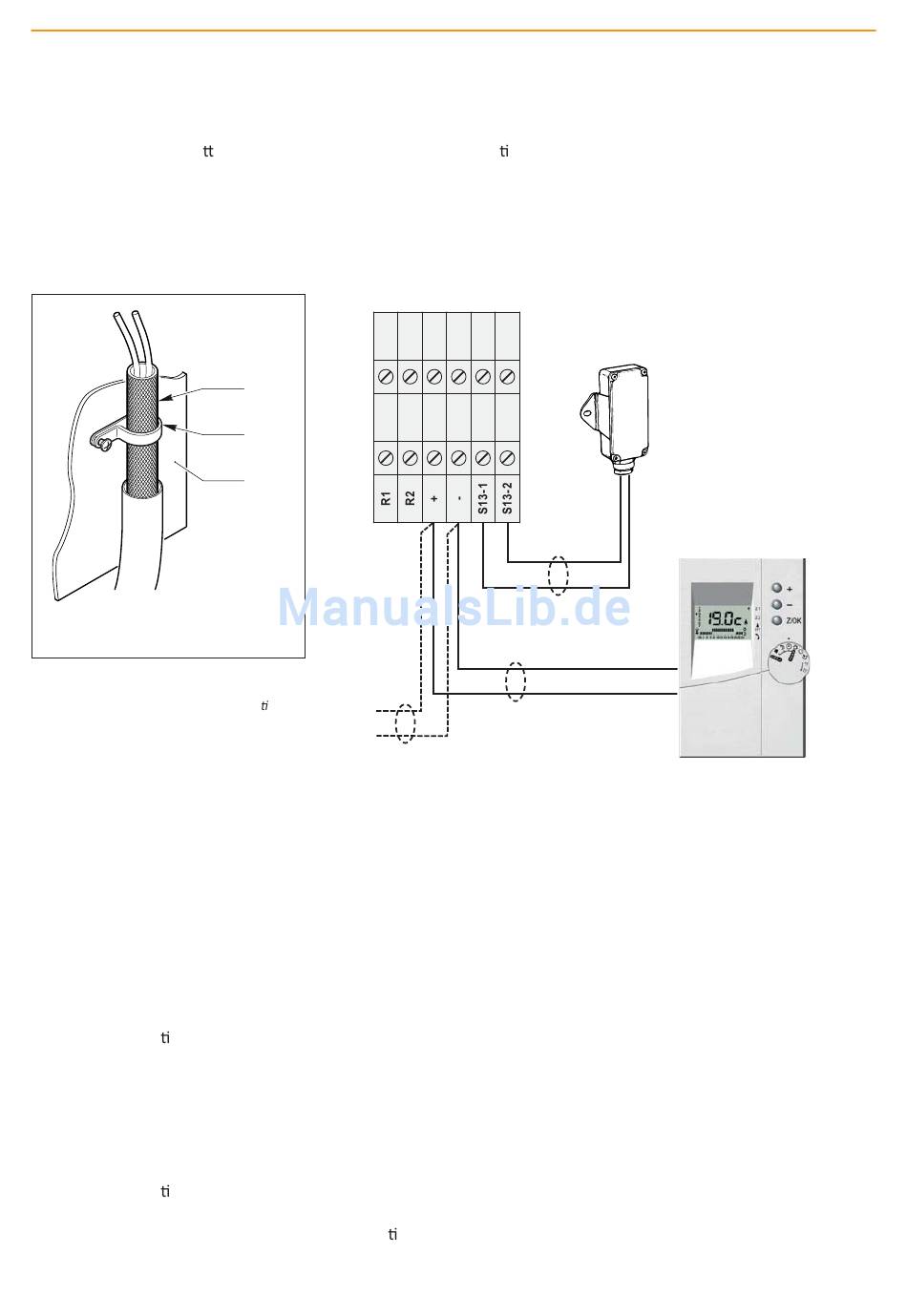

Anschluss des Außenfühlers und des Systemreglers
Der min. Kabelquerschni beträgt 2 x 0,75 mm². Um elektromagne sche Beeinflussungen mit 230 V / 400 V Kabeln zu
vermeiden, sollten geschirmte Leitungen eingesetzt werden. Die Schirmung des Kabels muss dabei mit der Schelle ver‐
bunden werden (siehe folgende Abbildung).
Der Systemregler enthält einen Raumtemperaturfühler, der Einfluss auf die Leistungsregelung der Wärmepumpe neh‐
men kann. Die Regelung ist daher im Wohnbereich zu installieren (siehe Kapitel „Montage des Systemreglers")
Montage des geschirmten Kabels

Anschluss des Trinkwassersets

Die Montage des Trinkwarmwassersets erfolgt im Gebäude (frostsicher), in der Nähe der Speicher.
Lieferumfang Trinkwarmwasserset 1 (Anwendung Puffer‐ und getrennter Trinkwarmwasserspeicher):
‐ 1 x Vorlauffühler
‐ 1 x Speicherfühler Trinkwasser
‐ 1 x Elektroschaltkasten
‐ 1 x Umschaltven l
Lieferumfang Trinkwarmwasserset 2:
‐ 1 x Vorlauffühler
‐ 1 x Speicherfühler Trinkwasser
‐ 1 x Elektroschaltkasten
‐ 2 x Umschaltven le
Im Trinkwarmwasserset 2 werden die Umschaltven le parallel auf den selben Anschluss elektrisch geklemmt.
© Solarbayer GmbH [01.16]
2
1
3
Op onal: BUS‐Leitung
(2 x 0,75 mm²; geschirmt)
zu Trinkwasserset
Wärmepumpe AERO MONO INVERT
Außenfühler
(2 x 0,75 mm²; geschirmt)
BUS‐Leitung
(2 x 0,75 mm²; geschirmt)
Systemregler
