3 - INSTALLATION

• Schutzart des Aggregats : IP 24.
• Den Aufstellort des Gerät gemäß nachstehenden Kriterien wählen :
- das Gerät soll im Freien installiert werden,
- es ist verboten, das Gerät in der Nähe :
. von Wärmequellen,
. von brennbaren Werkstoffen,
. eines Lufteinlasses eines angrenzenden Gebäudes aufzustellen.

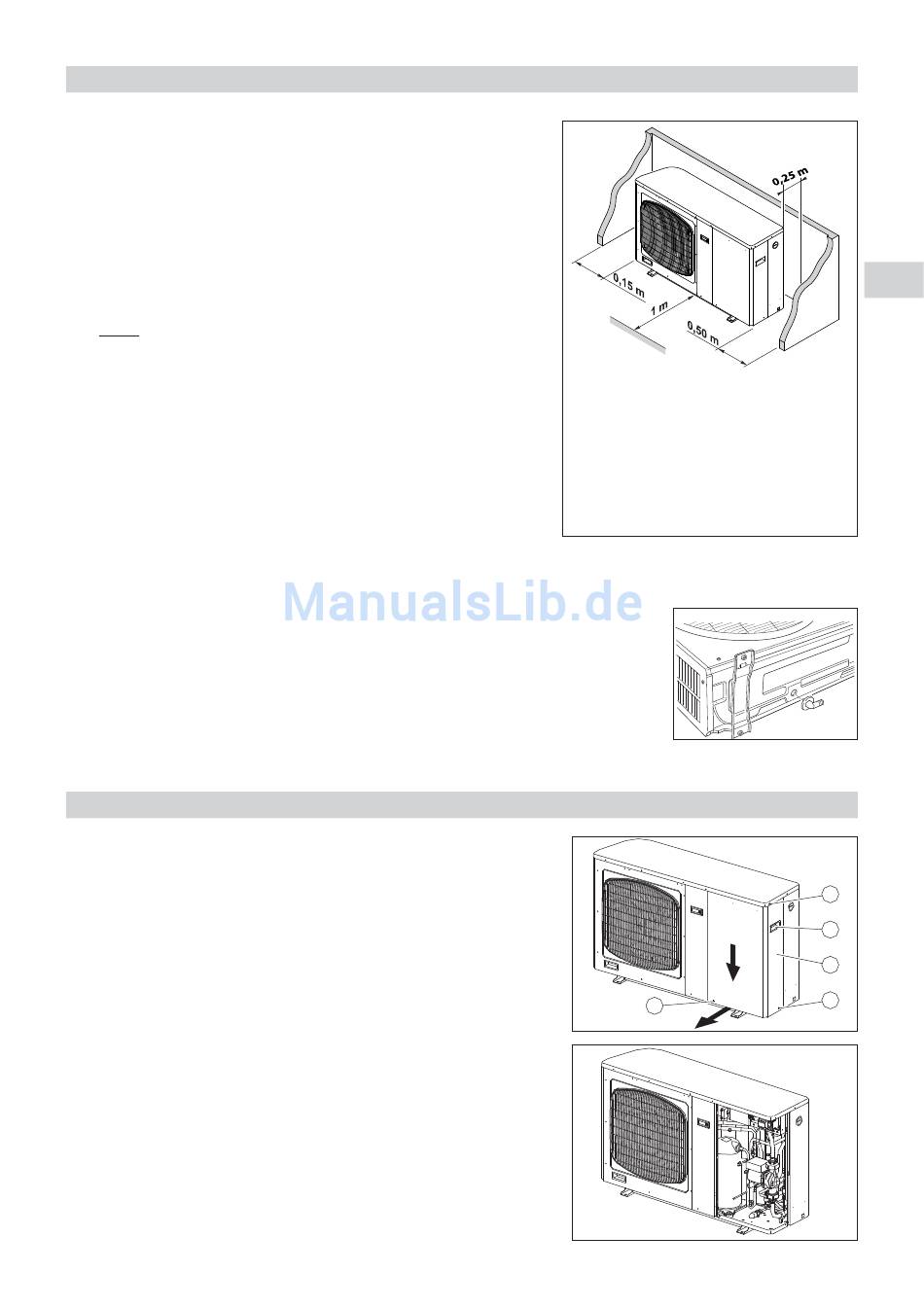

- das Gerät muß von einem ausreichenden Freiraum umgeben sein
(siehe Mindestmaße in nebenstehender Abbildung),
- die Anlage muß für Wartungszwecke einfach zugänglich sein,
- das Gerät wird auf einem festem Sockel befestigt und muß vor
Überschwemmungsrisiken geschützt sein,
- wichtig ist, die Geräte ungefähr 100 mm über dem Boden aufzustellen, um
die korrekte Kondensatableitung des Behälters zu gewährleisten und eine
Vereisung zu vermeiden, oder eventuell, zum Anschluss der
Kondensatableitungen (siehe nachstehend),
- die mitgelieferten Schwingungsdämpfer verwenden und dabei darauf
achten, daß diese beim Anziehen der Befestigungsschrauben nicht zu
stark komprimiert werden,
- das Gebläse darf nicht in Richtung der umliegenden Fenster gerichtet sein,
- die Vibrationen und der Lärm dürfen nicht an ein nahegelegenes
Gebäude übertragen werden,
- zu vermeiden :
. daß die Geräte zu stark salz- oder schwefelgashaltiger Luft
ausgesetzt sind,
. das Aggregat nicht in der Nähe von Absaugungen aufstellen,
. Schlammspritzer (z.B. in der Nähe eines Weges),
. Einbauorte mit der Ausblasrichtung des Gerätes entgegengesetztem, starkem Wind.
ABLAUF DES KONDENSATS
- Falls notwendig, das im Lieferumfang enthaltene Zubehörteil für den Anschluss der
Kondensatableitungen verwenden.
- Die Wanne (beidseitig) mit zwei Abflussbohrungen versehen.
- Zum Anschluss der Kondensatableitungen das gewellte Kniestück in eine der Bohrungen
einführen. Seite je nach Wunsch bzw. je nach Gefälle des Gerätes auswählen.
Freibleibende Bohrung mit einem Kunststoffverschluß verschließen.
- In diesem Fall müssen der Kondensatauffangbehälter und die Abflussleitungen gegen
Frosteinwirkung geschützt werden.
4 - ANSCHLÜSSE
4.1 - ABNEHMEN DES GEHÄUSES
• Zum Abnehmen der seitlichen Verkleidung A :
- die drei Befestigungsschrauben B abnehmen,
- Verkleidung (1) mit Hilfe des Griffs C nach unten wegziehen,
- Unterteil der Verkleidung gegen sich ziehen (2).
* Dieses Maß berücksichtigt folgende Fälle nicht :
- Anbau eines Wasserfilters an der rechten
Gerätehinterseite mit zwei Absperrventilen:
zusätzlichen Abstand von 0,30 m vorsehen.
- Anbau
Gerätehinterseite: zusätzlichen Abstand von
0,25 m vorsehen.
5
eines Heizkastens an
1
B
2
D
der
B
C
A
B
