Beispiel zur Einstellung des Volumenstromes

Installiert wurde eine WärmepumpeWP 11 AeroMono INVERT für ein Einfamilienhaus. Die Heizung und Warmwasserbe‐
reitung erfolgt über die Wärmepumpe. Die Auslegungstemperatur für die Fußbodenheizung wurde mit 35/28 °C festge‐
legt. Die max. Vorlau emperatur für die Warmwasserbereitung beträgt 55 °C. Es wird ein Pufferspeicher SPS 1000 Liter
sowie ein Trinkwasserspeicher WP 350 eingesetzt.
1. Stellen der Umwälzpumpe in die Betriebsart Δp – c
2. Anschließen des Druckmessers zur Ermi lung des Differenzdruckes
3. Roter Knopf der Umwälzpumpe auf Maximalwert (7 mWS)
4. Abgelesener Differenzdruck Δp
‐ Ablesen des Volumenstromes Qm aus der Pumpenkennlinie Wilo Stratos Para 25/1‐7
7
6.5
6
5.5
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
0 0.5

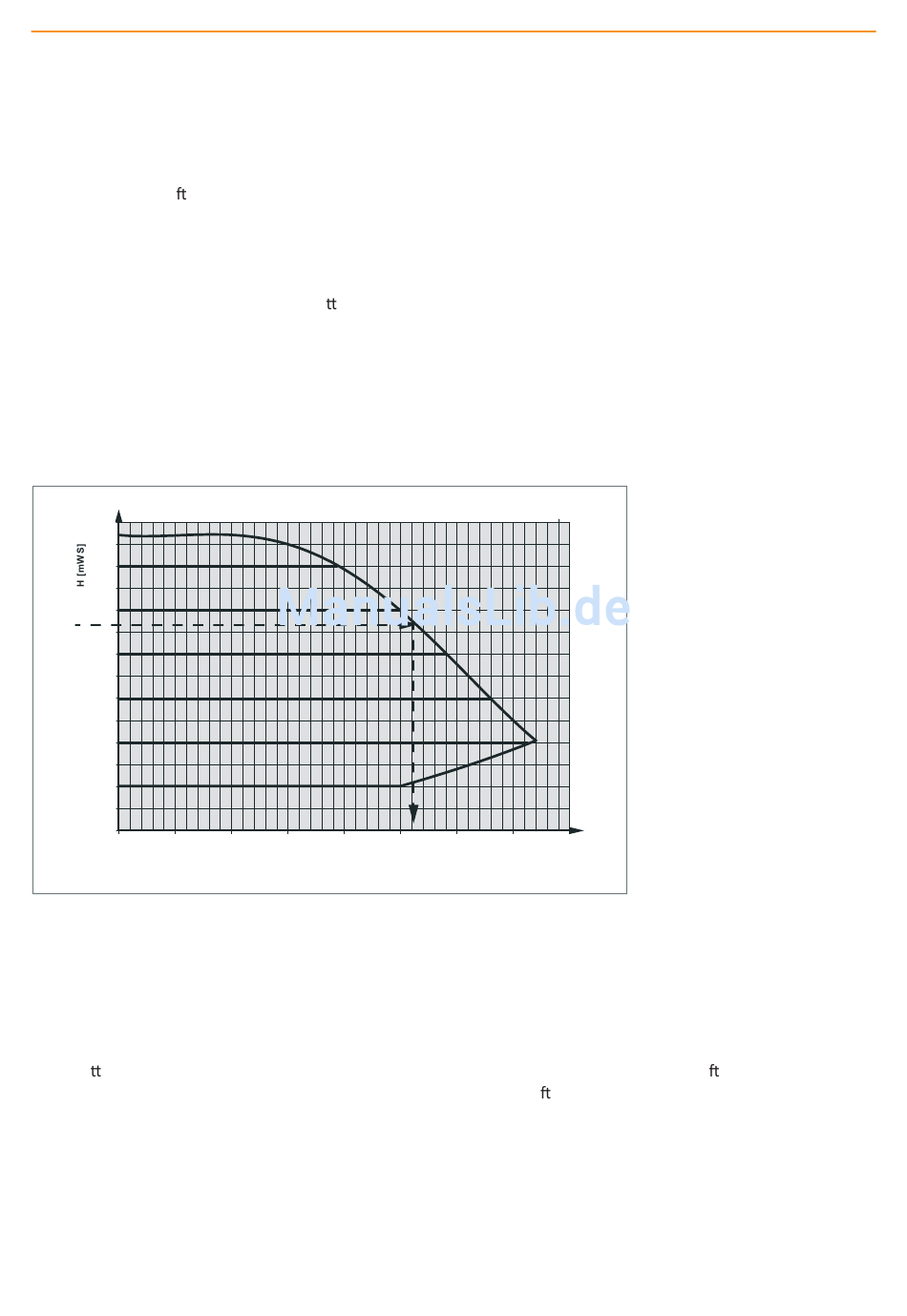

Ablesen des Volumenstromes aus der Pumpenkennlinie
‐ Abgelesener Volumenstrom Q
5. Δp = ( Q / Qm)² x Δpm
Zur Ermi lung des Nenn‐Volumenstromes ist der größere Wert ausschlaggebend (hier bei Vorlau emperatur 35 °C für
die Fußbodenheizung Q=1,84 m³/h). Der Nenn‐Volumenstrom bei Vorlau emperatur 55 °C für die Warmwasserberei‐
tung wäre Q=1,03 m³/h.
Δp = (1,84 m³/h / 2,6 m³/h)² x 4,7 mWS = 2,35 mWS
Dieser Wert wird an der Pumpe am roten Knopf eingestellt.
38
: 4,7 mWS
m
1 1.5 2 2.5
: 2,6 m³/h
m
3 3.5 4
Q [m³/h]
