Einstellen des Volumenstromes

Die Wärmepumpe ist mit einer Hocheffizienzpumpe Wilo Stratos Para 25/1‐7 bzw. 1‐8 ausgesta et. Um einen effizien‐
ten Betrieb der Anlage zu gewährleisten, muss der Volumenstrom anlagenabhängig eingestellt werden.
Die Wärmepumpe befindet sich im forcierten Betrieb (s. Kapitel „Beschreibung der Betriebsarten"), die Umwälzpumpe
läu . Forcierter Betrieb bedeutet, dass die Wärmepumpe unabhängig von Anforderungen zwangsweise in Betrieb ge‐
setzt wird.
1. Stellen der Hocheffizienzpumpe auf die Betriebsart
Δp – c (in dieser Betriebsart hält die Pumpe den er‐
zeugten Differenzdruck über den zulässigen Volumen‐
strombereich konstant auf dem eingestellten
Differenzdruck; siehe Abb.)
2. Anschließen eines Druckmessers an die Anschlüsse auf
der Druck‐ und Saugseite der Umwälzpumpe
3. Stellen des roten Knopfes auf den Maximalwert
4. Messen des Differenzdruckes Δp
und Ablesen des entsprechenden Volumenstromes Q
auf der Pumpenkennlinie (siehe: Technische Daten)
5. Stellen des roten Knopfes der Umwälzpumpe auf den
gewünschten Volumenstrom gemäß der folg. Formel:
Δp = (Q/Q )² x Δp
m
Δp – Nenndruck
Δp – ermi elter Druck
m
Q – Nenn‐Volumenstrom
Q – ermi elter Volumenstrom
m
6. Abschalten des forcierten Betriebes der Umwälzpumpe durch Drücken der RESET‐Taste für 5 Sekunden auf der
CWC2‐Karte
7. Erlöschen der Kontrollleuchte für die Umwälzpumpe „PP" und der Wasserdurchsatz‐Kontrollleuchte „W"
© Solarbayer GmbH [01.16]
der Umwälzpumpe
m
m
Wärmepumpe AERO MONO INVERT

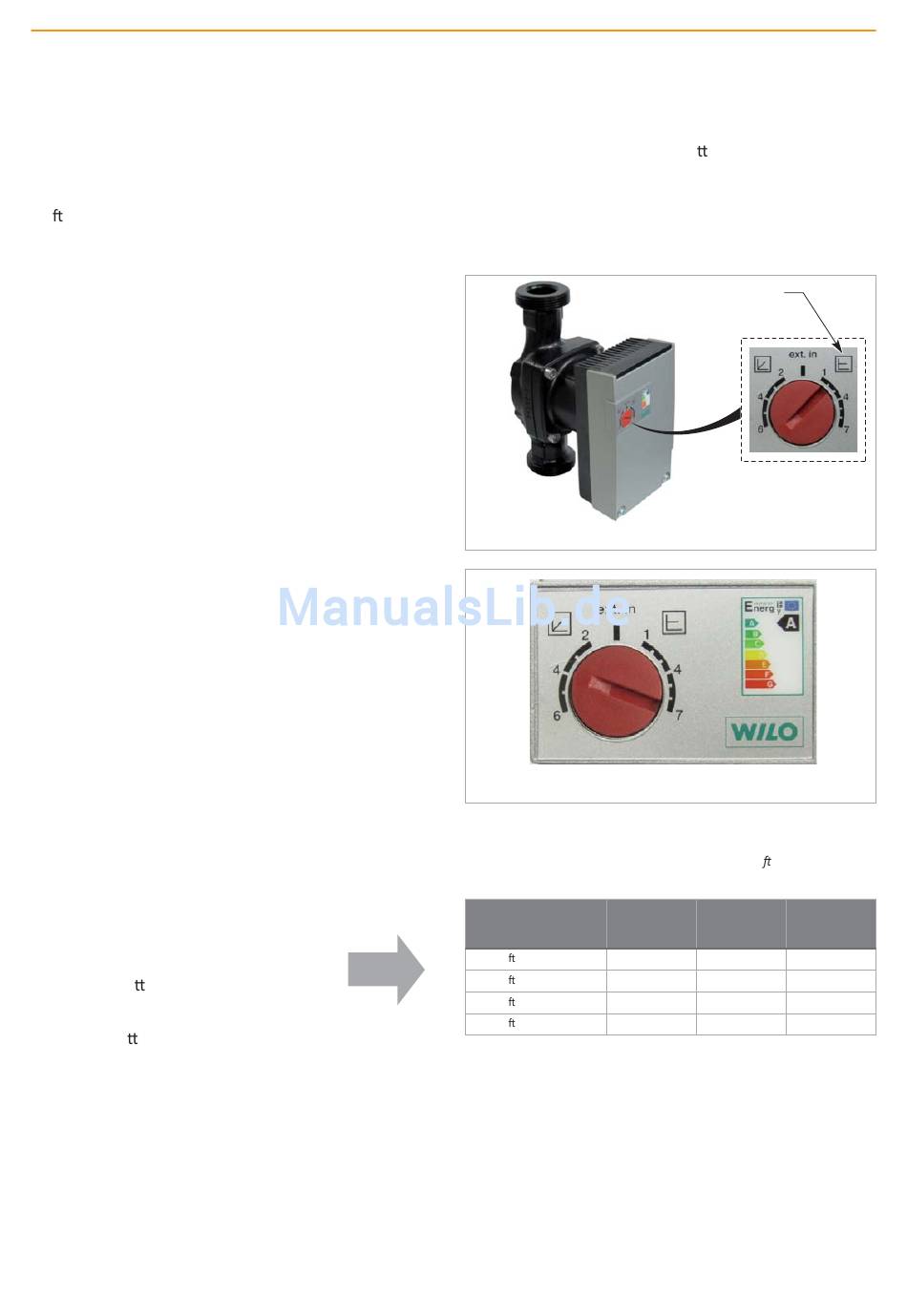

Einstellung der Betriebsart der Umwälzpumpe
m
Einstellung des Maximalwertes
Der Nenn‐Volumenstrom Q ist entsprechend der Vorlau emperatur der An‐
lage gemäß folgender Tabelle zu wählen:
WP AeroMono
Vorlau emperatur 55 °C
Vorlau emperatur 45 °C
Vorlau emperatur 35 °C
Vorlau emperatur 25 °C
WP 7 AM WP 11 AM
230 V 230 V / 400 V
0,82 1,03
1,40 1,75
1,45 1,84
2,47 3,20
WP 16 AM
400 V
1,90
3,20
3,51
5,50
