Montage des Systemreglers

Hinweise

Installieren Sie den Systemregler stets in einem Referenzraum (z.B. Wohnzimmer) für die Betriebsweise der Wärme‐
pumpe. Die gemessene Raumtemperatur beeinflusst die Wärmepumpen‐Leistungsregelung.

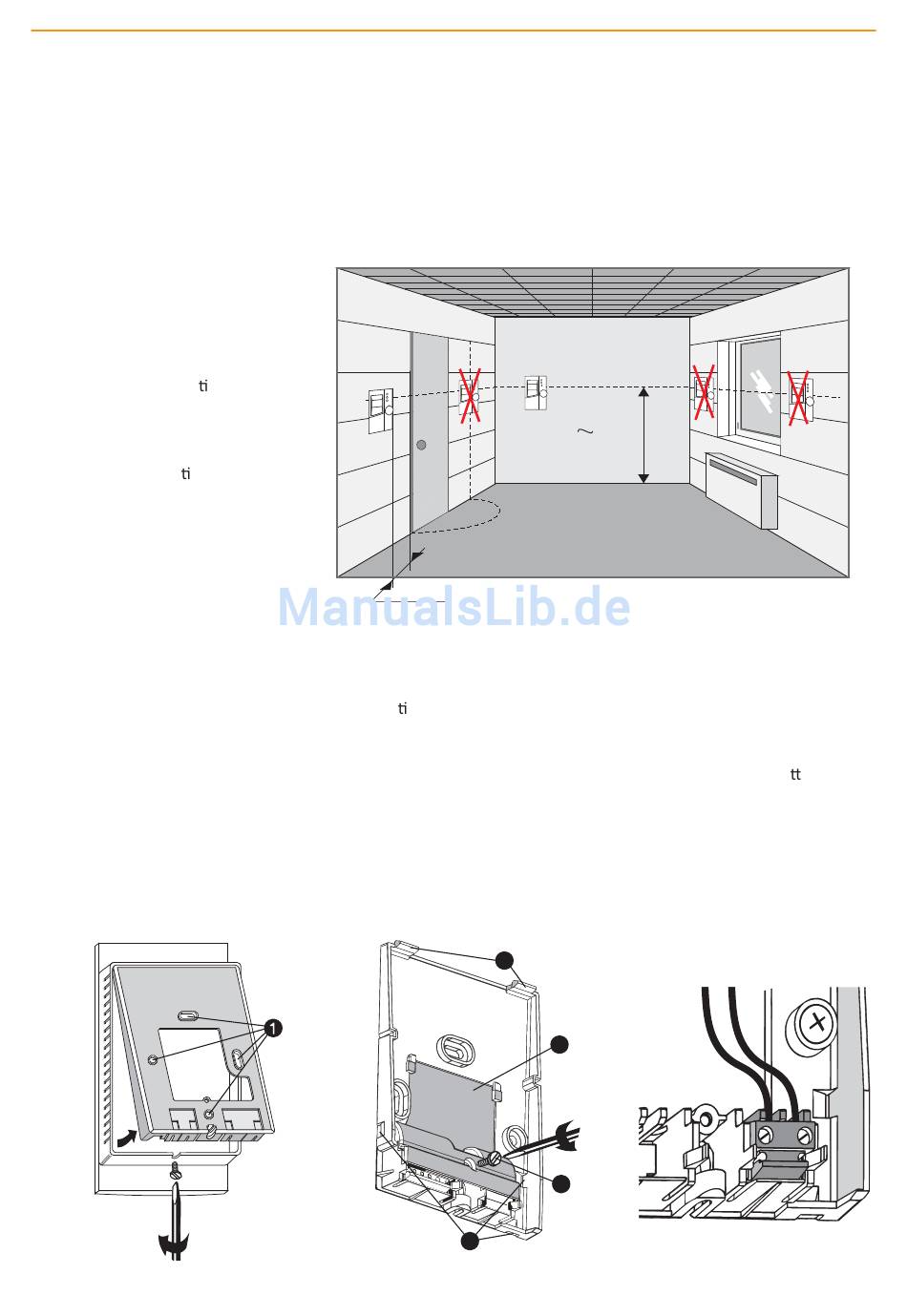

Wandmontage:
Die Bedieneinheit sollte in ca. 1,5 m
Höhe an der Wand mon ert werden.
Nicht in Ecken, hinter Regalen oder
Vorhängen, in der Nähe von Wärme‐
quellen oder Stellen mit direkter Son‐
neneinstrahlung mon eren.

Vorgehensweise

1. Öffnen Sie das Gerät, indem Sie am unteren Gehäuseende die Schraube herausdrehen (siehe erstes Bild unten).
2. Halten Sie das hintere Gehäuseteil an die zu mon erende Stelle an und zeichnen Sie die Bohrlöcher (1) an.
3. Öffnen Sie die Schutzabdeckung (5) am hinteren Gehäuseteil, indem Sie die Schraube (2) herausdrehen (siehe
zweites Bild unten) und schließen Sie die BUS‐Leitung entsprechend der Polung (+ = 1; – = 2) an (siehe dri es Bild
unten).
Für eine Aufputzmontage können am unteren Gehäuseteil Kabeldurchführungen herausgebrochen werden, um die
Kabel aus dem Gerät führen zu können.
4. Schließen Sie die Kabelabdeckung, Stecken Sie das Gehäuseoberteil wieder auf das Hinterteil auf und ziehen Sie die
Schrauben fest.
© Solarbayer GmbH [01.16]
Wärmepumpe AERO MONO INVERT
1,50 m
Min 20 cm
4
5
2
3
19
