Wärmepumpe AERO MONO INVERT

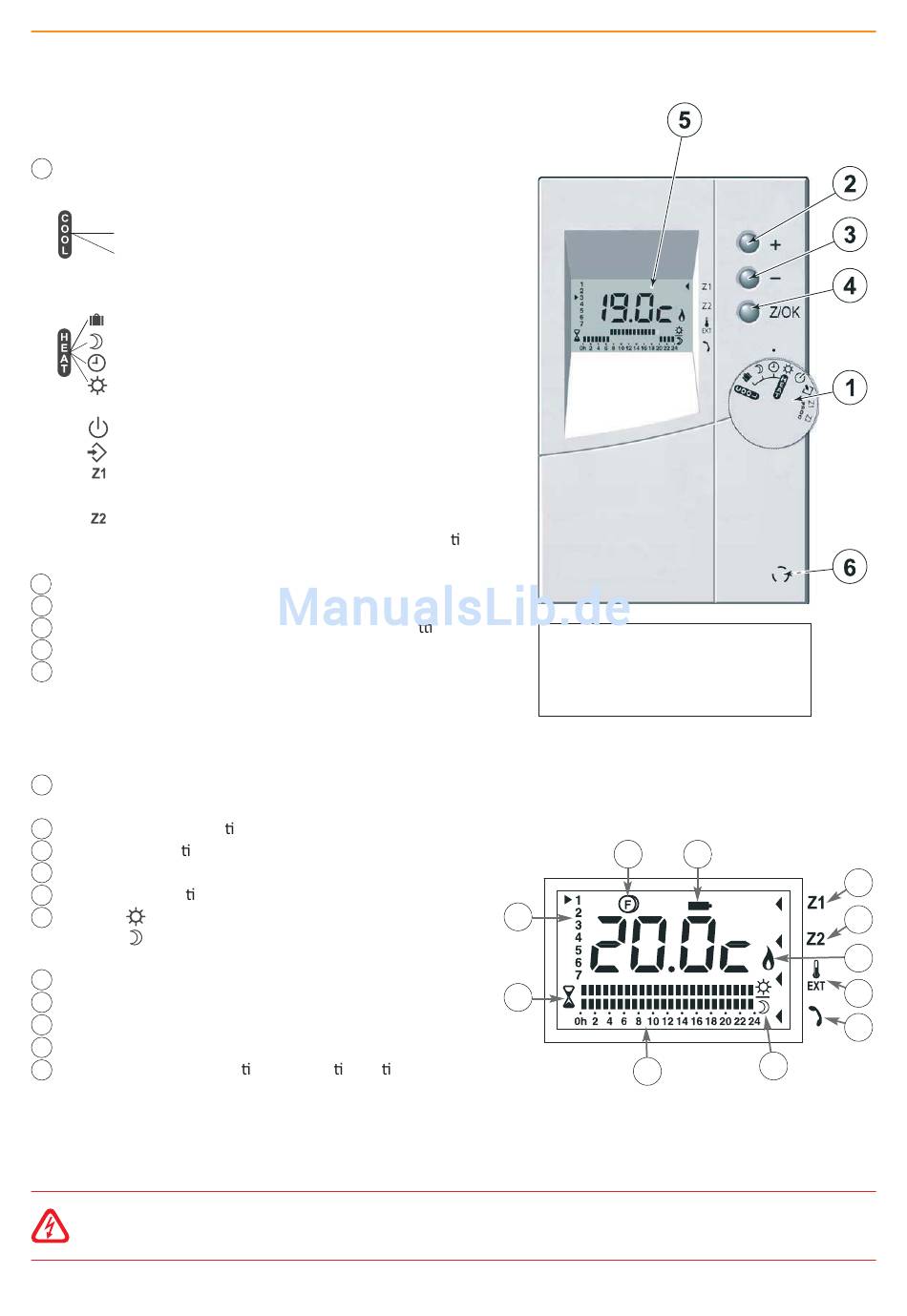

Bedienung des Systemreglers

1
Drehknopf zur Betriebsartauswahl
Kühlen
Trinkwassererwärmung:
(Parameter P71 = 0, siehe Betriebsart Kühlen)
Heizen – Frostschutz: Frostschutz
Heizen – Sparbetrieb: Heizen mit abgesenktem Niveau
Heizen – Auto:
Heizen:
Aus
Einstellung der Zeitschaltuhr
Programm Zone 1:
Programm Zone 2:
2
Erhöhung der Sollwerte und Parametereinstellungen
3
Verringerung der Sollwerte und Parametereinstellungen
4
Z/OK Anzeige Zone 1, 2, Außentemperatur und Qui eren
5
Display
6
Raumtemperaturfühler

Displayanzeige

1
Anzeige Zone 1 (Soll‐ und Istwert der Raumtemperatur
gemessen an der Bedieneinheit)
2
Anzeige Zone 2 (falls ak viert)
3
Zusatzheizung ak v (interner Heizstab Wärmepumpe)
4
Anzeige der Außentemperatur
5
Telefonkontakt ak viert
6
Anzeige Komfortbetrieb (Sonne)
Sparbetrieb (Mond)
Frostschutz (kein Symbol)
7
Uhrzeitprogrammierung
8
Busverbindung wird hergestellt
9
Wochentag oder Parameterniveau
10
Betrieb Zusatzheizung (nach Fehler Wärmepumpe)
11
Warmwasserbereitung ak v (falls Funk on ak viert ist)
Bei abgeschalteter Anlage wird „OFF" angezeigt.
Bei einem Stromausfall bleiben die eingestellten Parameter erhalten. Dauert der Stromausfall länger als 6h,
muss die Uhrzeit neu eingestellt werden.
20
Heizen mit Zeitprogramm
Heizen mit Komfortbetrieb
Programmeinstellung Zone 1
(Uhrzeit / Woche)
Programmeinstellung Zone 2
(Uhrzeit / Woche), falls ak viert
Technische Daten des Systemreglers:
Abmessungen (HxBxT):
Farbe:
Schutzklasse:
10
9
8
7
128 x 86 x 34
weiß
IP 20
11
1
2
3
4
5
6
