Solarbayer WP 7 AM INVERT Montage & Betriebsanleitung Seite 35

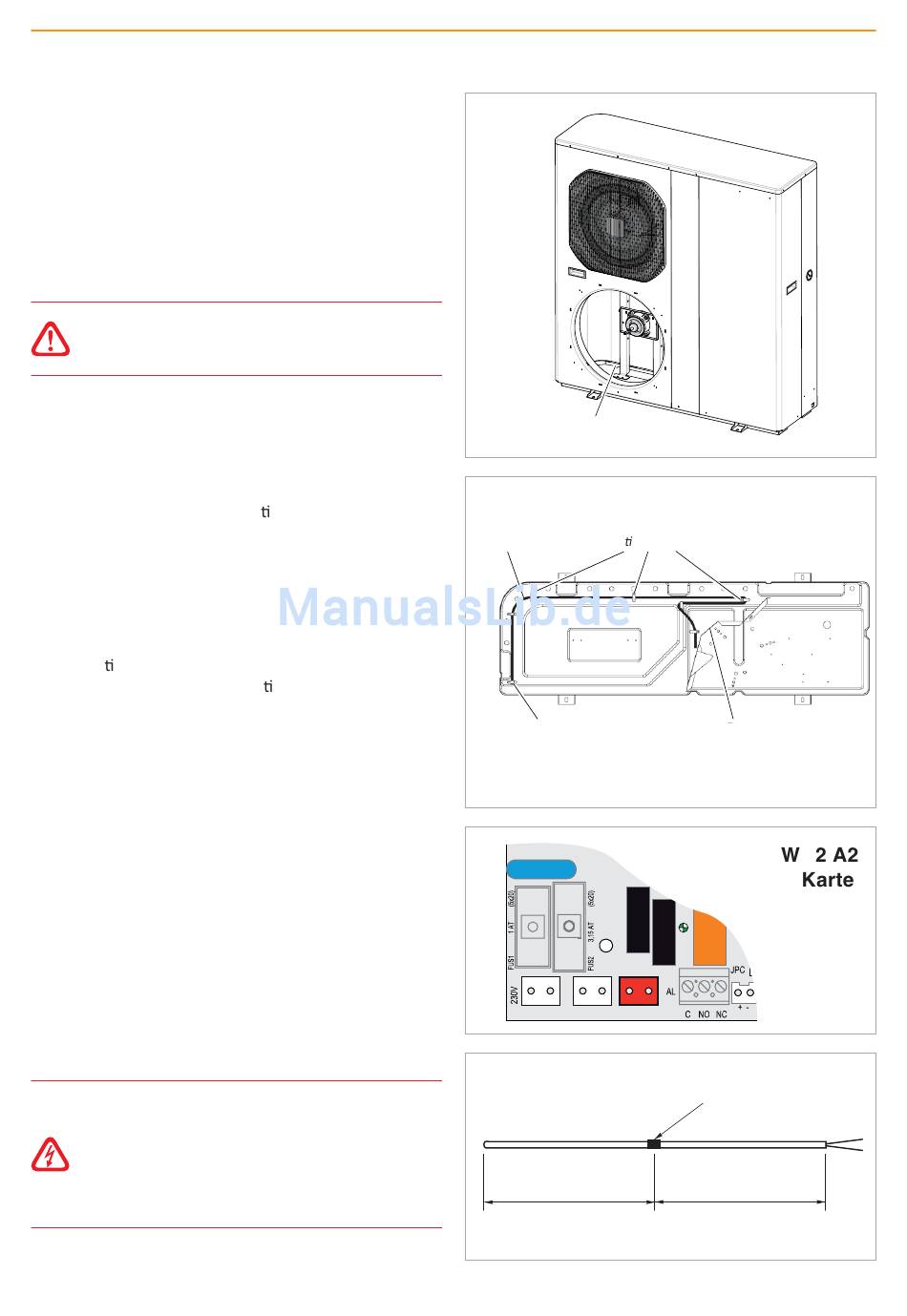

3. Heizwiderstand am Bodenblech unter dem Kühlrippen‐
Wärmetauscher anbringen.
Die Wärmetauscherrippen sind sehr scharfkantig!
4. • Das isolierte Ende links posi onieren und den
Heizwiderstand dem Wärmetauscher entlang bis hin‐
ter das Trennblech verlegen. Eine Schleife bilden und
den Heizwiderstand dem Trennblech entlang wieder
zurückführen.
• Heizwiderstand mit Hilfe von Aluminiumklebeband
befes gen, oder gegebenenfalls, im Behälter ange‐
schweißte metallische Befes gungsklammern.
• Das Ende des Heizwiderstands zusammen mit dem
Gebläsekabel durch die Kabeltülle des Trennblechs
durchführen.
• Beide Drähte auf der CWC2 (A2)‐Steuerkarte an den
roten Klemmen (als „DH" bezeichnet) anschließen.
Die aktiv heizende Länge beträgt 1,50 m. Darauf
achten, dass die Heizung nicht in Kontakt mit den
Leitungen kommt.
Sicherstellen, dass das Gebläselaufrad nicht in
Kontakt mit dem Heizwiderstand kommt.
© Solarbayer GmbH [01.16]
Wärmepumpe AERO MONO INVERT
Einbaulage des
Heizwiderstandes


Heizwiderstand
Befes gungsklammern
Ende des Heizwiderstandes

U N DH
N PP
1,50 m

Heizender Teil

Trennfläche
DH
PPC

schwarze Markierung
1,50 m

Nicht heizender Teil
