Branchement

Avant de connecter ou de déconnecter des câbles, dé-
connecter les câbles d'alimentation de la batterie et du
véhicule tracteur !

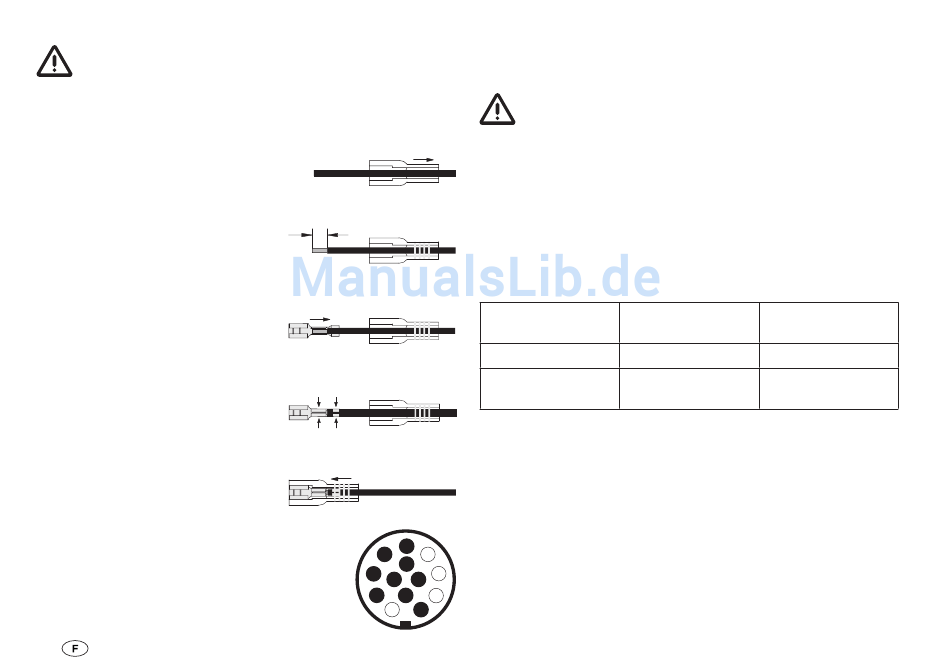

Câbles de raccordement / utilisation des douilles de
fiche plate
Glisser la douille d'isolation
sur le câble.
Dénuder le câble sur une
longueur de 5 mm.
Glisser la douille de fiche plate
sur le câble jusqu'à la butée, la
partie dénudée doit s'insérer
dans la pince avant.
Presser la douille de fiche
plate sur le câble à l'aide d'une
pince à sertir adaptée.
Vérifier si la douille de fiche plate
est fermement installée sur le câble.
Glisser la douille d'isolation entière-
ment sur la douille de fiche plate.
Raccordement de la fiche
de couplage à 13 pôles
Connecter et protéger par
fusibles (fusibles non fournis)
la fiche de couplage de la
caravane selon ISO 11446.
24
Raccordement source d'énergie / appareils électriques
Raccordez l'appareil à la source d'énergie (par ex. batterie,
dynamo, chargeur) et aux appareils électriques (par ex. frigo)
selon le schéma des connexions. Veillez à la bonne polarité.
Utilisez uniquement les sections de câbles et les puissances
de fusibles indiquées (voir tableau) !
–
–
5 mm
Longueurs et diamètres des câbles
8
7 9
1
10
6
4 2
5 3 11
13 12
Installez impérativement le fusible à proximité de la
source d'énergie (par ex. batterie, dynamo, chargeur).
Vérifier si tous les raccordements sont bien effectués.
A l'aide de la fiche de couplage de la caravane, établir le
contact avec le véhicule tracteur (voir « Mise en service »).
Longueur
Câble
de câble *
W 1
W 2
3 m –
longueur du câble = tracé du câble x 2
Diamètre
de câble
– 3 m 2,5 mm²
– 3 m 2,5 mm²
6 m 4,0 mm²
