HOME THEATRE
SYSTEM
HT-DDW860
Luidsprekeraansluiting
Högtalaranslutning
Guida per il collegamento dei diffusori
Podłączenie głośników
Nederlands
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, een TV-toestel en luidsprekers
inclusief een lagetonen-luidspreker kunt aansluiten zodat u kunt luisteren naar surround sound via meerdere
kanalen met de DVD-speler. Raadpleeg de gebruiksaanwijzing bij de receiver voor meer informatie.
Voordat u de luidspreker aansluit, controleert u de modelnaam op het luidsprekerlabel aan de achterzijde

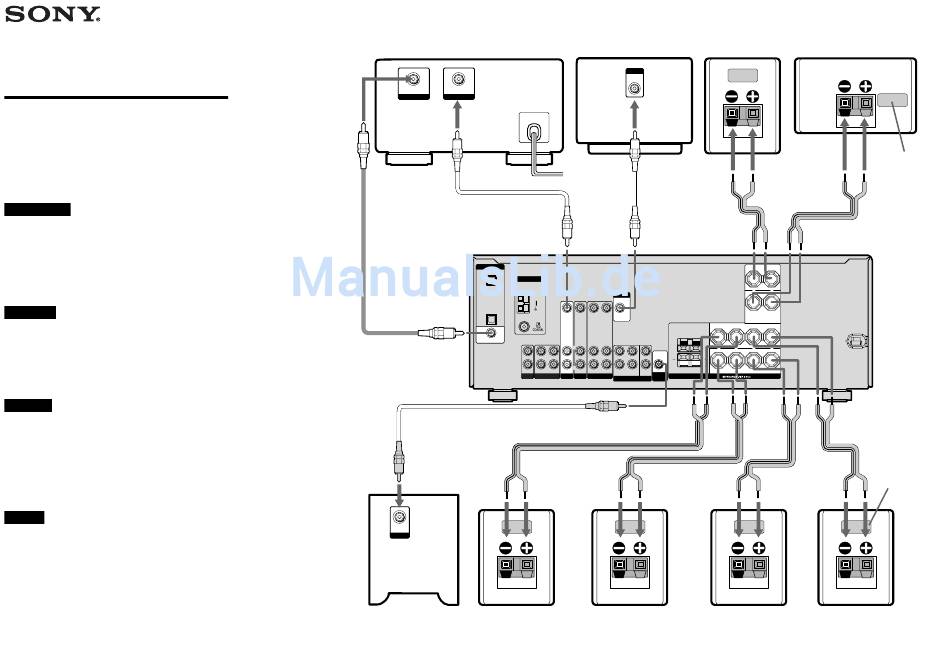

van de luidsprekers. Sluit de luidspreker aan zoals wordt weergegeven in de afbeelding rechts.
De voor- en middenluidsprekers en de subwoofer zijn magnetisch afgeschermd zodat deze in de buurt van
een televisie kunnen worden geïnstalleerd. De surroundluidsprekers zijn echter niet magnetisch
afgeschermd. U kunt de surroundluidsprekers dus het beste verder uit de buurt van de televisie zetten.
Svenska
På den här sidan beskrivs hur du gör för att ansluta DVD-spelare, en TV, högtalare och subwoofer till ett
system som återger flerkanaligt surroundljud. Mer information finns i bruksanvisningen till mottagaren.
Innan du ansluter högtalarna bör du ta reda på högtalarens modellbeteckning. Du finner den på märketiketten
på baksidan av högtalarna. Illustrationen till höger visar hur du gör anslutningarna.
De främre högtalarna och mitthögtalaren är magnetiskt avskärmade så att de kan placeras i närheten av TV:n.
Däremot är inte surroundhögtalarna magnetiskt avskärmade, varför du bör placera dem på lite längre avstånd
från TV:n.
Italiano
Nella presente Guida per il collegamento dei diffusori vengono illustrate le modalità di collegamento del
lettore DVD, un televisore, dei diffusori e del subwoofer che consentono di ottenere l'effetto surround
multicanale dal lettore DVD. Per ulteriori informazioni, consultare le istruzioni per l'uso in dotazione con il
ricevitore.
Prima di procedere al collegamento dei diffusori, controllare l'etichetta situata sul pannello posteriore dei
diffusori su cui è riportato il nome del modello. Collegare i diffusori come illustrato nella figura a destra.
I diffusori centrale e anteriori e il subwoofer sono schermati magneticamente per consentirne l'installazione in
prossimità di un televisore. Tuttavia, poiché i diffusori surround non sono schermati magneticamente, si
consiglia di posizionarli ad una distanza appropriata dal televisore.
Polski
Na ulotce zatytułowanej Podłączenie głośników przedstawiono sposób podłączania odtwarzacza
DVD, odbiornik TV, głośników i subwoofera, tak aby można było korzystać z wielokanałowego
dźwięku pochodzącego z odtwarzacza DVD. Szczegółowe informacje na ten temat można znaleźć
w instrukcji obsługi dostarczonej z odbiornikiem.
Przed podłączeniem głośników należy sprawdzić nazwę modelu na tylnym panelu każdego
głośnika. Głośniki należy podłączyć w sposób przedstawiony na ilustracji z prawej strony.
Głośniki przednie, głośnik środkowy oraz subwoofer są ekranowane magnetycznie, dzięki czemu
można instalować je w pobliżu odbiornika TV. Jednak głośniki dźwięku przestrzennego nie są
ekranowane, dlatego zalecane jest umieszczanie ich w nieco większej odległości od odbiornika TV.
DVD-speler
DVD-spelare
Lettore DVD
Odtwarzacz DVD
COAXIAL
VIDEO
DIGITAL OUT
OUTPUT
Videokabel
Videokabel
Cavo video
Przewód wideo
DIGITAL
OPTICAL
ANTENNA
VIDEO 2
IN
Coaxiaalkabel
AM
Koaxialkabel
Cavo coassiale
SA-CD/
Przewód współosiowy
CD
IN
DVD
IN
COAXIAL
L
L
R
R
IN
OUT
SA-CD/CD
MD/TAPE
Mono audiosnoer
Enkanalig ljudkabel
Cavo audio monofonico
Przewód monofoniczny audio
INPUT
SA-WMSP76
SS-MSP860R
Lagetonen-luidspreker
Voorluidspreker (rechts)
Subwoofer
Främre högtalare (höger)
Subwoofer
Diffusore anteriore (destro)
Głośnik sub-niskotonowy
Przednia kolumna głośnikowa
(subwoofer)
(prawy)
Surround-achterluidspreker
Bakre surroundhögtalare
Diffusore posteriore surround
TV-toestel
Tylny głośnik dźwięku
TV
przestrzennego
Televisore
SS-MSP860SB
Odbiornik TV
INPUT
VIDEO
Videokabel
Videokabel
Cavo video
Przewód wideo
MONITOR
VIDEO IN
VIDEO IN
VIDEO OUT
VIDEO IN
VIDEO OUT
FRONT B
R
R
L
+
+
L
L
L
+
AUDIO
OUT
CENTER
R
R
R
R
L
R
IN
AUDIO IN
AUDIO IN
AUDIO OUT
AUDIO IN
SUB
FRONT
SURROUND
WOOFER
SUB
DVD
VIDEO 2
VIDEO 1
SPEAKERS
MULTI CH IN
WOOFER
Luidsprekersnoeren
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
SS-MSP860SR
SS-MSP860SL
Achterluidspreker (rechts)
Achterluidspreker (links)
Surroundhögtalare (höger)
Surroundhögtalare (vänster)
Diffusore surround (destro)
Diffusore surround (sinistro)
Kolumna dźwięku dookólnego
Kolumna dźwięku dookólnego
(prawy)
(lewy)
Middenluidspreker
Centerhögtalare
Diffusore centrale
Środkowa kolumna głośnikowa
SS-CNP860
Luidsprekerlabel
Märketikett
Etichetta del diffusore
Luidsprekersnoeren
Etykieta głośnika
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
SURROUND BACK
–
+
CENTER
FRONT A
L
–
–
+
SURROUND
L
Luidsprekerlabel
Märketikett
Etichetta del diffusore
Etykieta głośnika
SS-MSP860L
Voorluidspreker (links)
Främre högtalare (vänster)
Diffusore anteriore (sinistro)
Przednia kolumna
głośnikowa (lewy)
