Sony HT-DDW870 Anleitung

2-549-782-11(1)
HOME THEATRE
SYSTEM
HT-DDW870
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
Luidsprekeraansluiting
English

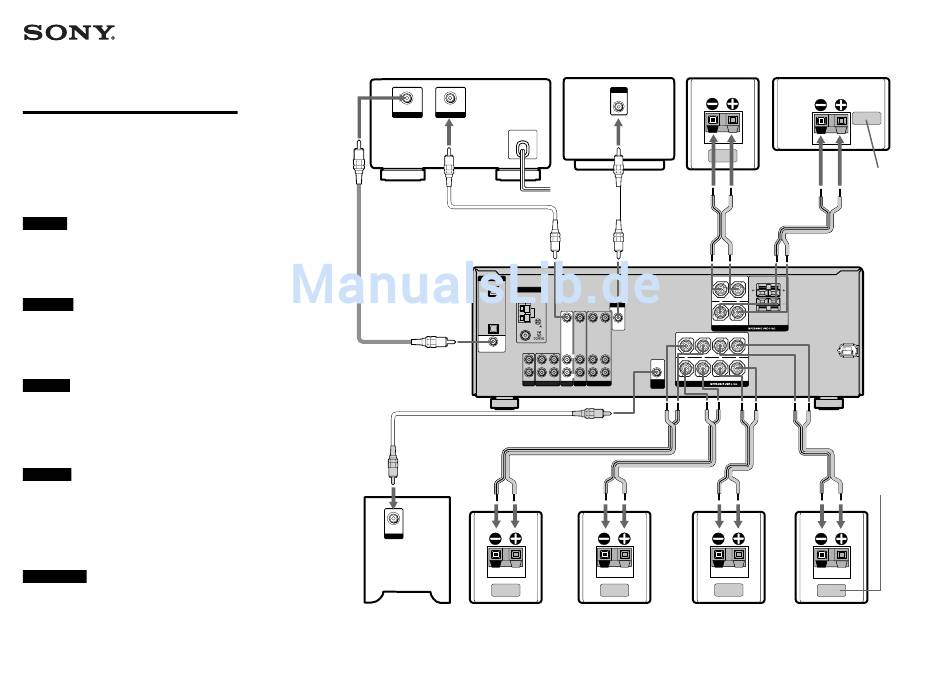

This Speaker Connection explains how to connect the DVD player, TV, speakers, and sub woofer so you
can enjoy multi channel surround sound from the DVD player. For details, refer to the operating
instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel of the speakers for the model
name. Connect the speakers as shown in the illustration at right.
The front and center speakers and the sub woofer are magnetically shielded to allow it to be installed near a
TV set. However, as the surround and surround back speakers are not magnetically shielded, we
recommend that you place them slightly further away from a TV set.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur DVD, le téléviseur, les
enceintes et le caisson de grave afin que vous puissiez profiter au mieux du son surround multicanaux de votre
lecteur DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec l'ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l'identification de l'enceinte située à l'arrière de
celles-ci pour connaître le nom du modèle. Raccordez les enceintes comme indiqué dans l'illustration ci-contre.
Les enceintes avant et centrale, ainsi que le caisson de grave, possèdent un blindage magnétique afin de permettre
leur installation à proximité d'un téléviseur. Toutefois, étant donné que les enceintes surround et arrière surround
ne possèdent pas de blindage magnétique, nous vous conseillons de les éloigner davantage du téléviseur.
Español
La sección "Conexión de los altavoces" explica cómo conectar el reproductor de discos DVD, un televisor,
los altavoces y el altavoz del altavoz de graves a fin de poder disfrutar de un sonido envolvente multicanal del
reproductor de discos DVD. Si desea obtener más información, consulte el manual de instrucciones
suministrado con el receptor.
Antes de conectar los altavoces, compruebe el nombre del modelo que se encuentra en la etiqueta del panel
posterior de dichos altavoces. Conéctelos tal como se muestra en la ilustración de la derecha.
Los altavoces delanteros, central y potenciador de graves están protegidos magnéticamente, lo que permite
instalarlos cerca de un televisor. Sin embargo, dado que los altavoces envolventes y los envolventes
posteriores no están protegidos magnéticamente, es recomendable colocarlos a cierta distancia del televisor.
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den DVD-Player, den
Fernseher, die Lautsprecher und den Subwoofer so anschließen, dass Sie über den DVD-Player
Mehrkanalraumklang wiedergeben lassen können. Näheres dazu schlagen Sie bitte in der mit dem Receiver
gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher auf der Rückseite der Lautsprecher nach, welcher
Modellname auf dem Lautsprecheraufkleber angegeben ist. Schließen Sie die Lautsprecher wie in der
Abbildung rechts dargestellt an.
Die Front- und der Centerlautsprecher sowie der Subwoofer sind magnetisch abgeschirmt, so dass sie in die
Nähe eines Fernsehgeräts gestellt werden können. Die Surroundlautsprecher und der hintere
Surroundlautsprecher sind jedoch nicht magnetisch abgeschirmt. Es empfiehlt sich daher, die Lautsprecher
etwas weiter entfernt vom Fernsehgerät aufzustellen.
Nederlands
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, een TV-toestel en luidsprekers
inclusief een lagetonen-luidspreker kunt aansluiten zodat u kunt luisteren naar surround sound via meerdere
kanalen met de DVD-speler. Raadpleeg de gebruiksaanwijzing bij de receiver voor meer informatie.
Voordat u de luidspreker aansluit, controleert u de modelnaam op het luidsprekerlabel aan de achterzijde
van de luidsprekers. Sluit de luidspreker aan zoals wordt weergegeven in de afbeelding rechts.
De voor- en middenluidsprekers en de subwoofer zijn magnetisch afgeschermd zodat deze in de buurt van
een televisie kunnen worden geïnstalleerd. Aangezien de surround- en surround-achterluidsprekers echter
niet magnetisch zijn afgeschermd, kunt u deze het beste verder uit de buurt van de televisie zetten.
Sony Corporation © 2005 Printed in Malaysia
DVD player
Lecteur DVD
Reproductor de discos DVD
DVD-Player
DVD-speler
COAXIAL VIDEO
DIGITAL OUT OUTPUT
Video cord
Cordon vidéo
Cable de vídeo
Videokabel
Videokabel
DIGITAL
OPTICAL
ANTENNA
VIDEO 2
IN
Coaxial cord
Cordon coaxial
AM
Cable coaxial
Koaxialkabel
SA-CD/
Coaxiaalkabel CD
IN
DVD
IN
COAXIAL
L
R
IN OUT
SA-CD/CD MD/TAPE
Monaural audio cord
Cordon audio monophonique
Cable de audio monoaural
Monaurales Audiokabel
Mono audiosnoer
INPUT
SA-WMSP87E SS-MSP87R
Sub woofer Front speaker (right)
Caisson de grave Enceinte avant (droite)
Altavoz del altavoz de graves Altavoz delantero (derecho)
Subwoofer Frontlautsprecher (rechts)
Lagetonen-luidspreker Voorluidspreker (rechts)
Surround back speaker
Enceinte arrière surround
Altavoz perimétrico trasero
TV
hinterer
Téléviseur
Raumklanglautsprecher
Televisor
Surround-achterluidspreker
Fernseher
SS-MSP87SB
TV-toestel
INPUT
VIDEO
Video cord
Cordon vidéo
Cable de vídeo
Videokabel
Videokabel
SURROUND BACK
–
MONITOR
CENTER
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
SPEAKERS
R FRONT A
L L L
+ – –
AUDIO
OUT
R R R
R SURROUND
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB
DVD VIDEO 2 VIDEO 1
SPEAKERS
WOOFER
Speaker cord
Cordon d'enceinte
Cables de altavoces
Lautsprecherkabel
Luidsprekersnoeren
SS-MSP87SR SS-MSP87SL
Surround speaker (right) Surround speaker (left)
Enceinte surround (droite) Enceinte surround (gauche)
Altavoz perimétrico (derecho) Altavoz perimétrico (izquierdo)
Surroundlautsprecher (rechts) Surroundlautsprecher (links)
Achterluidspreker (rechts) Achterluidspreker (links)
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
Middenluidspreker
SS-CNP87
Speaker label
Identification de l'enceinte
Etiqueta del altavoz
Speaker cord
Lautsprecheraufkleber
Cordon d'enceinte
Luidsprekerlabel
Cables de altavoces
Lautsprecherkabel
Luidsprekersnoeren
R L
+
R L
FRONT B
L
+
L
Speaker label
Identification de l'enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
Luidsprekerlabel
SS-MSP87L
Front speaker (left)
Enceinte avant (gauche)
Altavoz delantero (izquierdo)
Frontlautsprecher (links)
Voorluidspreker (links)
