geschaltet werden.
Möchten Sie eine Fahrstraße überarbeiten und beispielsweise das 3. Element löschen, so laden Sie die
Konfiguration erneut, bestätigen Sie alle richtigen Elemente mit
M3
Elements mit . Bestätigen Sie das 3. Element nicht mit
Fahrstraße werden damit automatisch gelöscht.

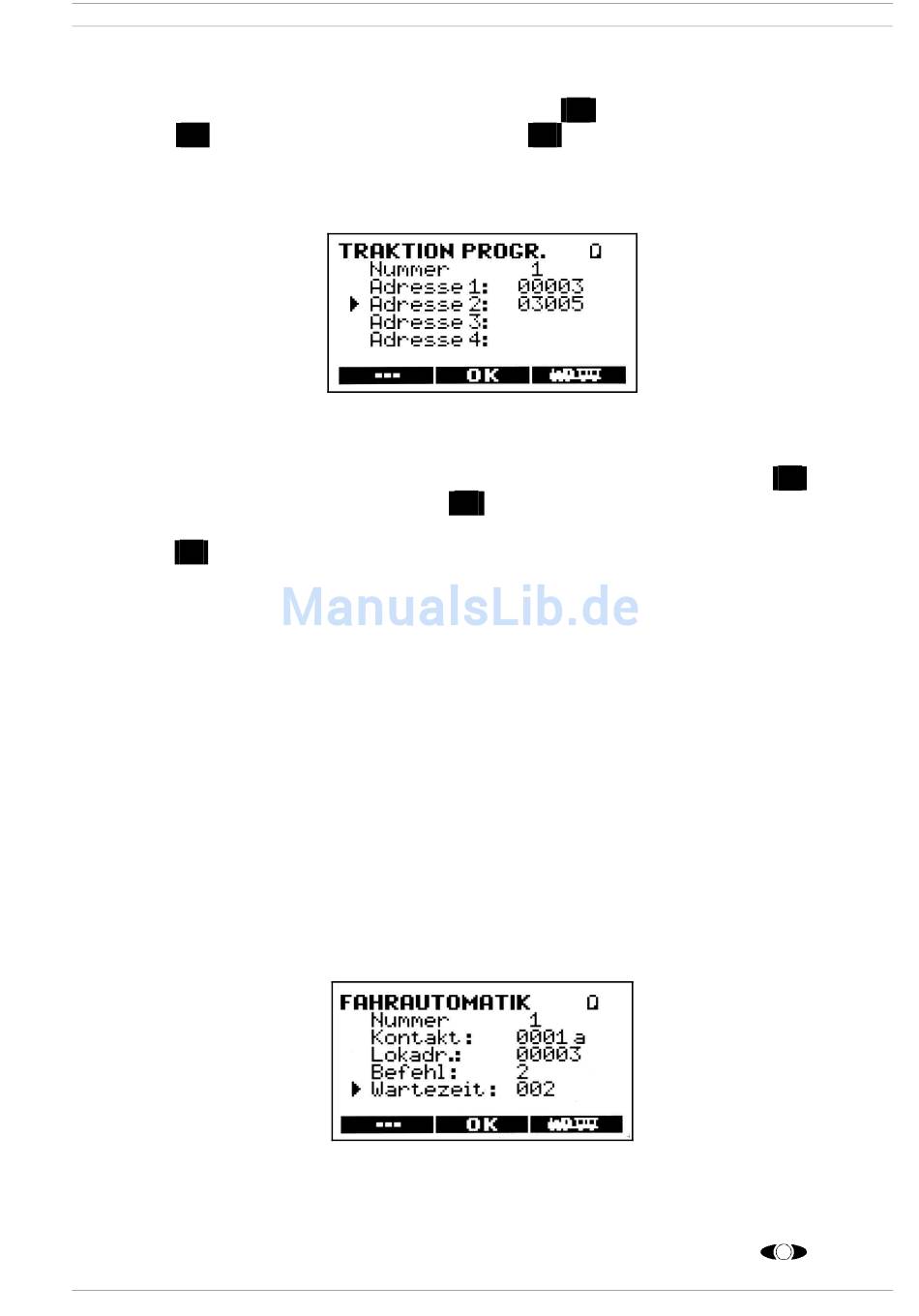

5.3.2. TRAKTION PROGRAMMIERUNG

In der Loktraktion können bis zu 4 Loks in einer Traktion gesteuert werden. Bis zu 16 Loktraktionen sind
möglich. Geben Sie im ersten Schritt die Nummer der Loktraktion an. Anschließend können die Adressen
der ersten bis vierten Lok eingegeben werden. Bestätigen Sie die Lokadresse mit der Taste
sie die nächste Lokadresse der Traktion ein. Mit
straßenprogrammierung, werden die Daten der aktuellen Position und folgende gelöscht, wenn Sie die Kon-
M3
figuration mit verlassen.
5.3.3. FAHRAUTOMATIK (V1.30)
Hinweis: Ab V1.40 werden die Kontakte bei Fahrautomatik und Schaltautomatik im Display folgen-
dermaßen angezeigt:
--> = a / <-- = b.
Damit ist eine eindeutige Zuordnung zur Rückmelderbeschriftung gegeben.
Mit der Fahrautomatik haben Sie die Möglichkeit kleinere Abläufe im Fahrbetrieb zu automatisieren ohne
einen PC zu benötigen. Dazu brauchen Sie Reedkontakte im Gleis (z.B. LGB
ter der Lok (z.B. LGB ®
An jeder Stelle im Gleis, an der eine Fahrtänderung stattfinden soll, wird ein Reedschalter montiert. Berück-
sichtigen Sie bei der Montage die Auslaufstrecken der Lok! Der Kontakt sollte etwas vorher montiert wer-
den. Kleben Sie den Schaltmagnet unter die zu automatisierende Lok. Schließen Sie die Kontakte gemäß
des Verdrahtungsplans des Rückmeldemoduls an.
Für die Programmierung gibt es 5 Schritte:
Fortlaufende Nummer zwischen 1 und 16
●
Kontaktnummer vergeben, die eine Funktion auslöst. Sie haben 2048 Kontakte mit je 2 Richtungen
●
zur Auswahl. (1a (vormals -->) entspricht Kontakt 1a, 1b (vormals <--) entspricht Kontakt 1b auf dem
Rückmeldemodul.) --> oder <-- wird mit der entsprechenden Pfeiltaste ausgewählt
17100) und ein Rückmeldemodul (DIMAX 280R oder LGB
DiMAX Navigator Bedienungsanleitung
M2
. Beenden Sie die Konfiguration des 3.
M2
. Das dritte Element und alle folgenden der
M3
verlassen Sie das Traktionsmenü. Wie bei der Fahr-
M2 und geben
® 17100), Auslösemagnete un-
® 55070 über Buswandler).
