1.2.2. DAS DISPLAY

A
Das große Grafikdisplay gibt jederzeit detaillierte Auskunft über den Zustand der Lok und der Anlage. Mit ei-
ner Fläche von über 14cm 2 und einer Abmessung von 54mm x 26mm sind die Informationen jederzeit gut
lesbar. Unter anderem zeigt das Display im Betrieb die Konfigurationsdaten wie z.B. Lokbild, Lokname, Lo-
kadresse, ansteuerbaren Fahrstufen, paralleler oder serieller Ansteuerung der Funktionen, aktive Funktio-
nen von 1 bis 16, Fahrtrichtung, aktuelle Geschwindigkeit in Fahrstufen, Aussteuerungsanzeige für die ge-
fahrene Geschwindigkeit, etc.. Die Hintergrundbeleuchtung des Displays wird im Menü ein- und ausgeschal-
tet.

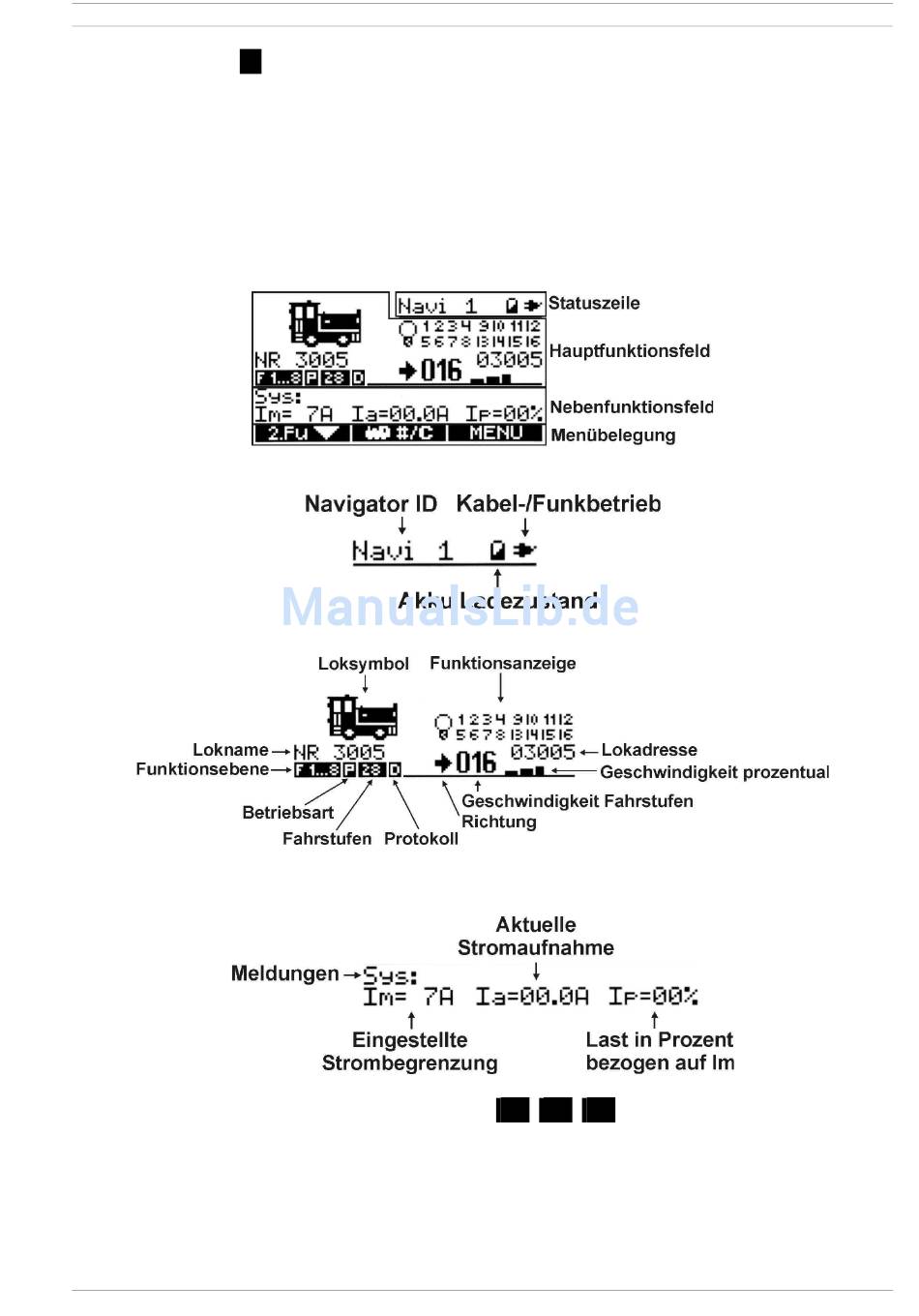

Hier die grundsätzliche Unterteilung des Displays:
Die Statuszeile:
Das Hauptfunktionsfeld:
Das Nebenfunktionsfeld zeigt beim Einschalten folgende Infos:
Die Menüzeile zeigt die aktuelle Belegung der 3 Tasten M1 , M2 , M3 .
