03 STRUTTURA E ASSEMBLAGGIO DEL PRODOTTO
Sequenza di installazione:
Vite a testa esagonale M5*22
Chiave esagonale M4

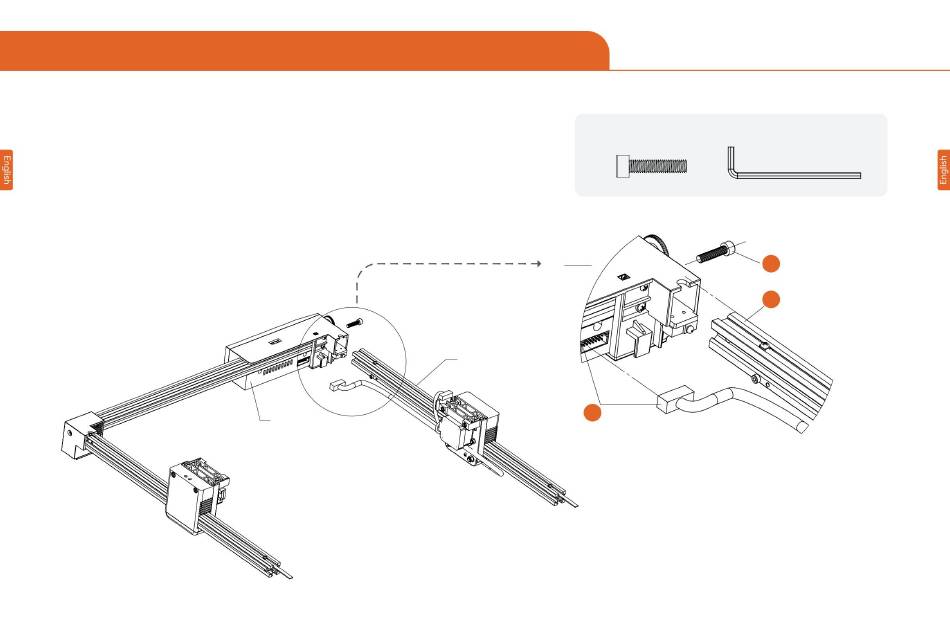

1. Installare il modulo sinistro dell'asse Y 1 nel modulo anteriore.
2. Serrare e fissare con la vite a testa esagonale M5*22 2.
3. Inserire la spina di collegamento della scheda madre 3 nella presa corrispondente.
VII
2
2:3
1
VII
Modulo sinistro dell'asse Y
3
Modulo frontale
