8

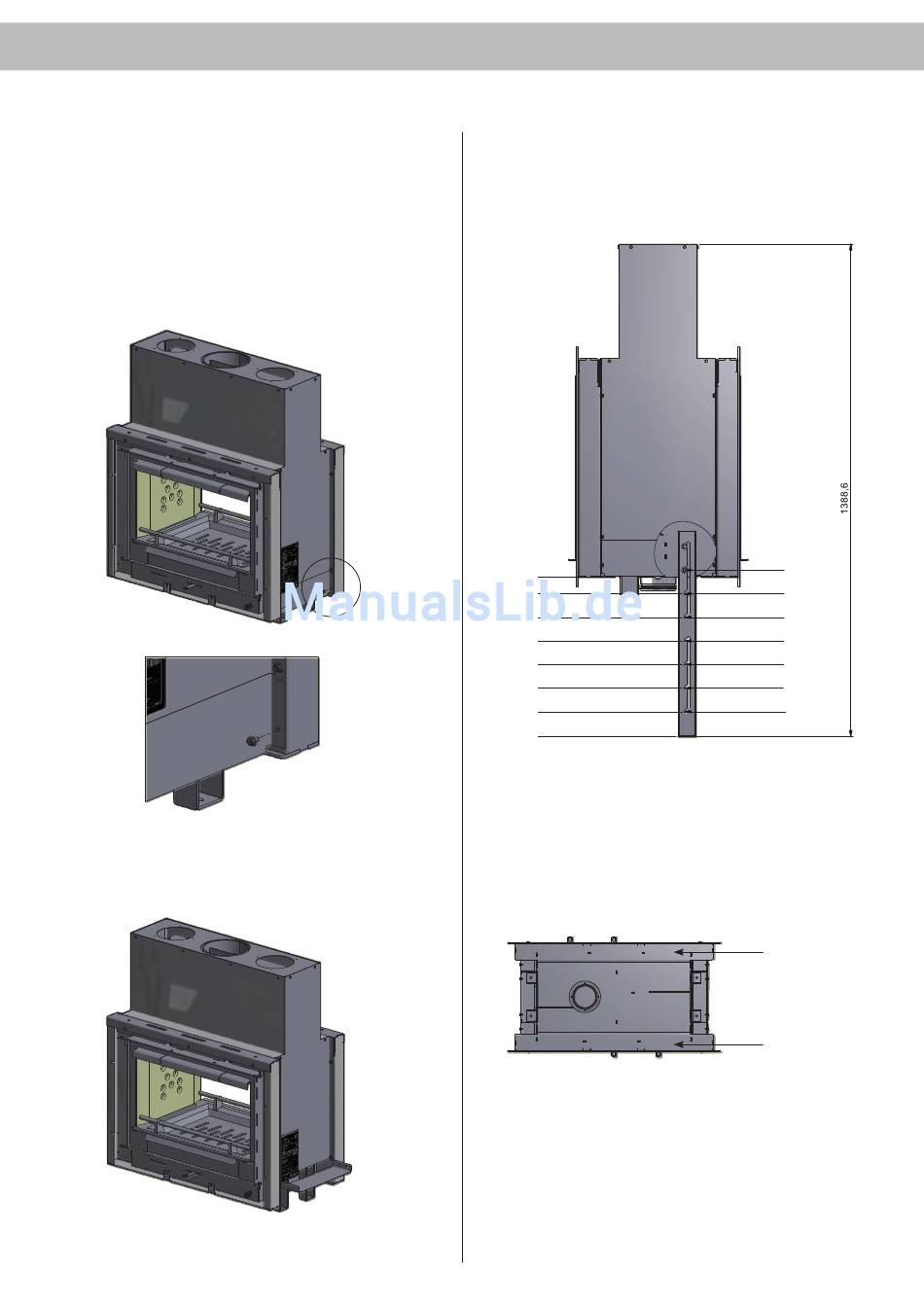

Einstellbare Stützfüße
Der Scan DSA 12 wird mit einstellbaren Stützfüßen geliefert. Diese
Füße sind als Hilfsmittel gedacht und können bei Bedarf während der
Aufstellung benutzt werden. Beim Abschluss der Installation muss
der Einsatz auf den Seitenteilen stehen.
Zur Höheneinstellung der Füße muss der untere Teil der Kaminofen-
Seitenplatten gelöst und gebogen werden. Die Platten können beim
Biegen abbrechen. Hierbei handelt es sich nicht um einen Fehler.
Sie können nach ihrer Verwendung als Abstützhilfen wieder ange-
schraubt werden.
F
Scan DSA 12
NAVN:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\DSA 12\90085019.idw
STI:
Afmontage sideplade
Scan DSA 12
NAVN:
EMNE:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\DSA 12\90085019.idw
STI:
F
Schrauben lösen
Afmontage sideplade
EMNE:
N/A
VÆGT:
N/A
AREAL:
N/A
09-06-2011
DATO:
VÆGT:
N/A
AREAL:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Seitenplatten
biegen
M O N TA G E
Wenn die Stützfüße in ihrer höchsten Position stehen, hat der
Kamineinsatz eine Höhe von 1388,6 mm. In ihrer tiefsten Position hat
der Kamineinsatz eine Höhe von 989 mm.
449,6
403
336,4
269,8
203,2
136,6
70
0
Scan DSA 12
NAVN:
EMNE:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\DSA 12\90085003.idw
STI:
90085019
TG.NR:
09-06-11
BC
DATO:
SIGN:
Boden des Scan DSA 12
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
90085019
TG.NR:
BC
SIGN:
Målskitse for justerbare ben
N/A
VÆGT:
DATO:
N/A
Krog Iversen & Co A/S
AREAL:
DK-5492 Vissenbjerg©
1388,6
1322
1255,4
1188,8
1122,2
1055,6
989
90085003
TG.NR:
09-06-11
BC
SIGN:
Seitenteile
Seitenteile
