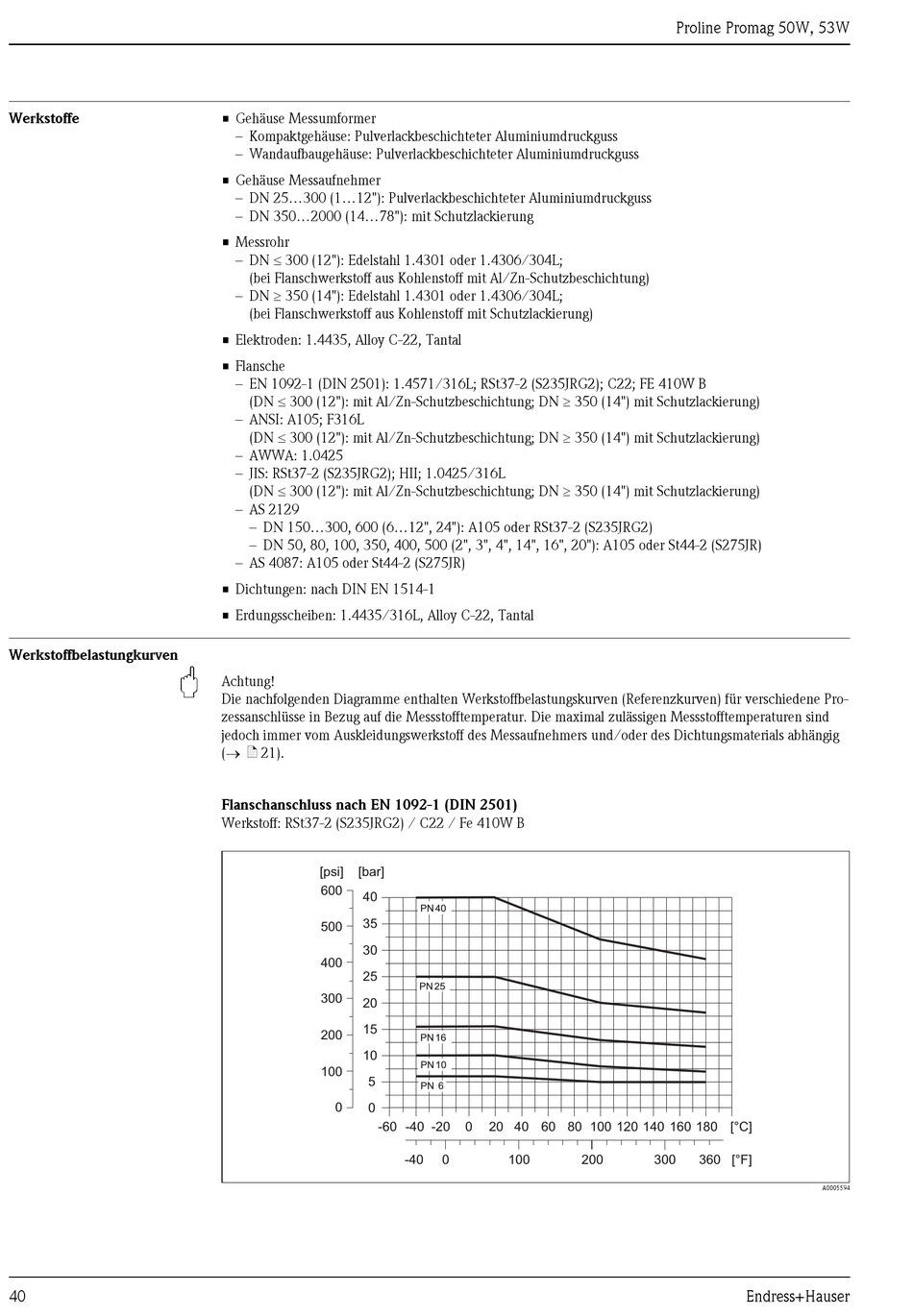

Werkstoffe

Werkstoffbelastungkurven

"
40
• Gehäuse Messumformer
– Kompaktgehäuse: Pulverlackbeschichteter Aluminiumdruckguss
– Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss
• Gehäuse Messaufnehmer
– DN 25...300 (1...12"): Pulverlackbeschichteter Aluminiumdruckguss
– DN 350...2000 (14...78"): mit Schutzlackierung
• Messrohr
– DN ≤ 300 (12"): Edelstahl 1.4301 oder 1.4306/304L;
(bei Flanschwerkstoff aus Kohlenstoff mit Al/Zn-Schutzbeschichtung)
– DN ≥ 350 (14"): Edelstahl 1.4301 oder 1.4306/304L;
(bei Flanschwerkstoff aus Kohlenstoff mit Schutzlackierung)
• Elektroden: 1.4435, Alloy C-22, Tantal
• Flansche
– EN 1092-1 (DIN 2501): 1.4571/316L; RSt37-2 (S235JRG2); C22; FE 410W B
(DN ≤ 300 (12"): mit Al/Zn-Schutzbeschichtung; DN ≥ 350 (14") mit Schutzlackierung)
– ANSI: A105; F316L
(DN ≤ 300 (12"): mit Al/Zn-Schutzbeschichtung; DN ≥ 350 (14") mit Schutzlackierung)
– AWWA: 1.0425
– JIS: RSt37-2 (S235JRG2); HII; 1.0425/316L
(DN ≤ 300 (12"): mit Al/Zn-Schutzbeschichtung; DN ≥ 350 (14") mit Schutzlackierung)
– AS 2129
– DN 150...300, 600 (6...12", 24"): A105 oder RSt37-2 (S235JRG2)
– DN 50, 80, 100, 350, 400, 500 (2", 3", 4", 14", 16", 20"): A105 oder St44-2 (S275JR)
– AS 4087: A105 oder St44-2 (S275JR)
• Dichtungen: nach DIN EN 1514-1
• Erdungsscheiben: 1.4435/316L, Alloy C-22, Tantal
Achtung!
Die nachfolgenden Diagramme enthalten Werkstoffbelastungskurven (Referenzkurven) für verschiedene Pro-
zessanschlüsse in Bezug auf die Messstofftemperatur. Die maximal zulässigen Messstofftemperaturen sind
jedoch immer vom Auskleidungswerkstoff des Messaufnehmers und/oder des Dichtungsmaterials abhängig
(→ ä 21).
Flanschanschluss nach EN 1092-1 (DIN 2501)
Werkstoff: RSt37-2 (S235JRG2) / C22 / Fe 410W B
[psi] [bar]
600
40
35
500
30
400
25
300
20
15
200
10
100
5
0
0
-60 -40 -20
PN 40
PN 25
PN 16
PN 10
PN 6
20 40 60 80 100 120 140 160 180 [°C]
0
-40 0 100
Proline Promag 50W, 53W
200 300 360 [°F]
