Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, mind. 6 mm
werden lediglich die beiden Flansche der Rohrleitung verbunden.
Dabei wird das Erdungskabel mit Flanschschrauben direkt auf die
leitfähige Flanschbeschichtung montiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für potenzialfreie Installationen
sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohrlei-
tung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-Anzieh-
drehmomenten standhalten.
Potenzialausgleich
1
2 2
/ 0,0093 in )
2

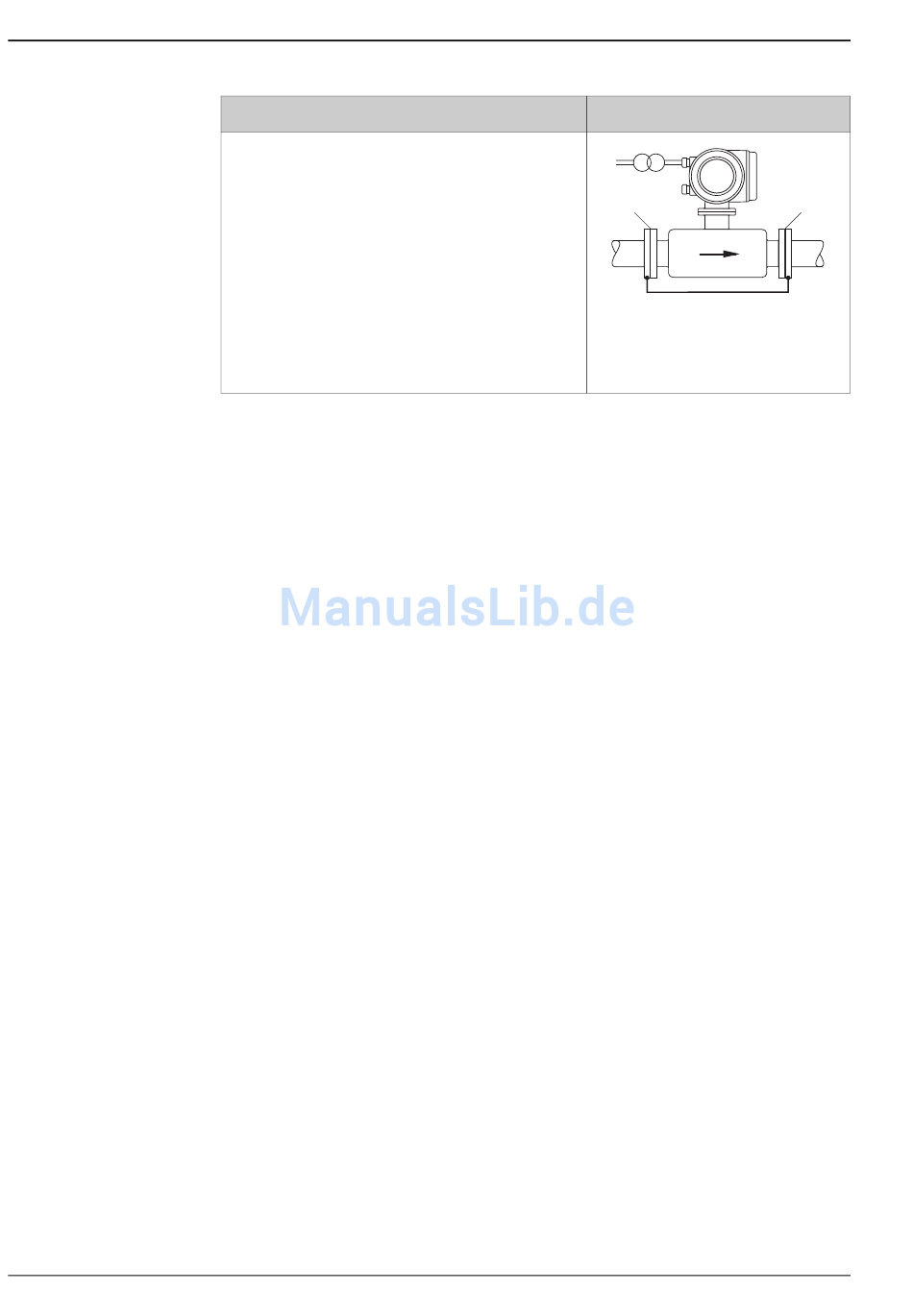

Potenzialausgleich und Kathodenschutz
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
Proline Promag 50W, 53W
2
A0011896
