Elektronisches
Türschloss
Pincode
Fingerprint
secuENTRY easy PINCODE · secuENTRY easy FINGERPRINT
Montage- und Bedienungsanleitung
Assembly and User Manual
Guide de montage et mode d'emploi
Montage- en gebruiksaanwijzing
www.burg.biz
Language
Deutsch. . . . . . . . . . . . . . . . . . 5
English . . . . . . . . . . . . . . . . . . 23
Français . . . . . . . . . . . . . . . . . . 42
Nederlands . . . . . . . . . . . . . . . . 61
Download: www.burg.biz
Descarga: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Ladattava tiedosto: www.burg.biz
λήψη: www.burg.biz
İndir: www.burg.biz
Descărcare: www.burg.biz
Pobieranie pliku: www.burg.biz
Stáhnout: www.burg.biz
Letölthető: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
: www.burg.biz
Download (
): www.burg.biz
Download: www.burg.biz
secuENTRY easy
Inhaltsverzeichnis
Verwandte Anleitungen für BURG WÄCHTER secuENTRY easy PINCODE
Inhaltszusammenfassung für BURG WÄCHTER secuENTRY easy PINCODE
- Seite 1 Ladattava tiedosto: www.burg.biz λήψη: www.burg.biz İndir: www.burg.biz Descărcare: www.burg.biz Pobieranie pliku: www.burg.biz Stáhnout: www.burg.biz Letölthető: www.burg.biz secuENTRY easy PINCODE · secuENTRY easy FINGERPRINT Download: www.burg.biz Download: www.burg.biz Montage- und Bedienungsanleitung Download: www.burg.biz Assembly and User Manual : www.burg.biz Guide de montage et mode d‘emploi Download ( ): www.burg.biz...

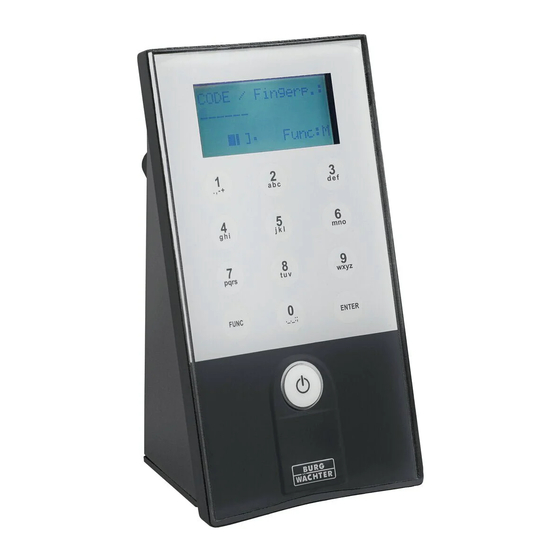

- Seite 2 Structure Abbildung Notizen On Taste Einschalten der Tastatur zur Eingabe eines Öffnungsgeheimnisses. Enter Taste Auswahl eines Menüpunktes. Funktionstaste Über die Funktionstaste können verschiedene Aktionen durchgeführt werden, abhängig vom jeweiligen Status der Tastatur. Welche Funktion aktiv ist, wird im Display angezeigt. 1) Eintritt in die Menüebene zum Programmieren Wenn im Display das Symbol „Func:M“...
- Seite 3 Das secuENTRY easy gibt es in zwei Ausstattungsvarianten: • secuENTRY easy PINCODE • secuENTRY easy FINGERPRINT In den Set-Ausführungen secuENTRY easy PINCODE und secuENTRY easy FINGERPRINT ist die Tastatur bereits im Zylinder angemeldet. Administratorcode / QR-Code Der QR-Code wird sowohl bei der Einrichtung der Öffnungsmöglichkeit über die BURG-WÄCHTER KeyApp wie auch zum nachträglichen Anmelden...
-
Seite 4: Technische Daten
Tipp: Der QR-Code kann auch in elektronischer Form als Datei eingescannt oder als Foto auf einem geschützten Datenträger gespeichert werden. Zusätzliche Funktionen über optionale secuENTRY Software, z. B.: • Benutzeradministration • Rechtevergabe • Historienfunktion Spannungsversorgung • 2 x MIGNON LR6 AA ALKALINE für die Tastatur •... -
Seite 5: Öffnen Mit Pincode
Öffnen Das secuENTRY easy kann je nach Ausstattungsvariante über einen 6-stelligen Zahlencode, die BURG-WÄCHTER KeyApp oder mit Fingerprint bedient werden. Öffnen mit Pincode • Schalten Sie die Tastatur über die Taste • Geben Sie den 6-stelligen Pincode (werksseitig „1 – 2 – 3 – 4 – 5 – 6”) ein. Im Display erscheint „Bitte Drehknauf betätigen!“... - Seite 6 PINCODE Allgemeines Die Bedienung des elektronischen Zylinders erfolgt über die Eingabe eines Pincodes. Zusätzlich kann das Schloss über die BURG-WÄCHTER KeyApp bedient werden. Verpackungsinhalt QR-Code Tastatur Tx (Größe 8) Tastatur Stulpschraube Außenknauf Innensechskantschlüssel (Größe 3) Befestigungsmaterial 1 Tastatur...
- Seite 7 secuENTRY easy FINGERPRINT Allgemeines Die Bedienung des elektronischen Zylinders erfolgt über einen eingescannten Finger. Es können bis zu 24 Finger über die Tastatur einprogrammiert werden. Die Nutzer werden separat angelegt (USER XXX_FP). Sollte einem Benutzer zusätzlich ein Code zugeordnet werden, so ist dieser separat anzulegen.
-
Seite 8: Aufbau Menüstruktur
Schematische Darstellung der Menüfunktion Schematische Darstellung der Menüfunktionen Wenn im Display das Symbol „Func:M“ erscheint, gelangen Sie durch • S Drücken der Taste „FUNC“ ins Menü. Im Menü haben Sie dann über die • D Tasten „1“ und „2“ eine Scroll Funktion, um sich durch die Struktur zu •... - Seite 9 Menü Sprache / Language Spracheinstellung • Schalten Sie die Tastatur über die Taste • Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“ • Scrollen Sie mit der Taste 2 bis der o. g. Menüpunkt erscheint • Bestätigen mit • Über die Taste 1 bzw. 2 solange scrollen, bis die gewünschte Sprache erscheint •...
- Seite 10 Untermenü Löschen Sie haben die Möglichkeit, einen Benutzer über dieses Menü zu löschen. • Schalten Sie die Tastatur über die Taste • Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“ • S • Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint •...
- Seite 11 Reorganisieren Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind. • Schalten Sie die Tastatur über die Taste • Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“ • Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint •...
- Seite 12 Montage secuENTRY easy Zylinder Im Folgenden wird Ihnen der Einbau des secuENTRY easy Zylinders erklärt. Bitte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch und bewahren diese gut auf. Der Zylinder verfügt über ein spezielles Rastsystem, welches Ihnen die Mög lichkeit bietet, den Zylinder für Türen bis zu einer Türstärke von 118 mm (59 / 59 mm, gemessen Mitte Stulpschraube), einzusetzen.
- Seite 13 Schematische Darstellung Innenknauf Innenknauf-Verstellung 30 mm Verstellweg 3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben. Folgende Kombinationen sind möglich: Abstand Stulpschraube / Adapter 1 Adapter 2 Beschlag (mm) an der Außenseite <...
- Seite 14 6 Bevor Sie den Außenknauf befestigen, prüfen Sie bitte, ob Sie die mitgeliefert Abdeckung für den Profilzylinderausschnitt einsetzen möchten. In diesem Fall ziehen Sie die Schutzfolie ab und befestigen die Abdeckung im Ausschnitt des Schlosses. Tü • B 7 Schieben Sie den Außenknauf in die gewünschte Position auf der Welle und befestigen Sie diesen im Abstand von mindestens 1 mm zum Beschlag über die Madenschraube.
- Seite 15 Montage secuENTRY easy Tastatur Die Tastatur ist nur im Set secuENTRY easy Pincode und secuENTRY easy Fingerprint enthalten. Achtung! Bitte beachten Sie, dass die Tastatur nicht auf der Tür selbst angebracht werden darf, um keine Erschütterungen beim Türzufallen zu übertragen. Die auf der Tastaturrückseite angebrachte...
- Seite 16 Achtung! Verwenden Sie nur so viel Flüssigkeit wie gerade notwendig. • Z • Schieben Sie die Tastatur von oben auf, bis der Rasthaken der Grundplatte in das Tastatur- gehäuse einrastet. Damit ist die Tastatur gegen unbefugtes Entfernen gesichert. • Führen Sie einen Funktionstest der Einheit bei geöffneter Tür durch.
-
Seite 17: Reinigungshinweis Secuentry Easy Tastatur
• Zum Verschließen drücken Sie zunächst den Batteriefachdeckel an den Schraubenpositionen in die Vertiefung bevor Sie die untere Seite durch Andrücken einrasten. • Verschrauben Sie den Batteriefachdeckel. Achtung! Vermeiden Sie, dass Feuchtigkeit beim Batteriewechsel in die Tastatur gelangt. Reinigungshinweis secuENTRY easy Tastatur Auf der Tastaturoberfläche kann auf Grund der Oberflächenbeschaffenheit kaum Schmutz anhaften. -
Seite 18: Funktion Des Notschlüssels (Außenseite)
4 Montieren Sie den Deckel erneut. • E Funktion des Notschlüssels (Außenseite) Mit dem mechanischen Notschlüssel verschaffen Sie sich Zutritt bei Störungen des Systems. • Z 1 Notschlüssel am Gelenk aufklappen und anschließend durch den angedeuteten Schlitz auf der Abdeckung einführen. •... -
Seite 19: Demontage Secuentry Easy Tastatur Von Wandhalterung
Demontage secuENTRY easy Tastatur von Wandhalterung • Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben lösen (Tx 8). • Ziehen Sie den Batteriefachdeckel nach unten bis er ausrastet und wechseln Sie die Batterien. • Drücken Sie die Raste mit einem schmalen Werkzeug (z. -
Seite 20: Gewährleistung
Gewährleistung Um Ihnen ein qualitativ einwandfreies und hochwertiges Produkt zu liefern und Ihnen im Service- oder Reparaturfall optimal zu helfen, ist es erforderlich, dass fehlerhafte oder defekte Geräte zusammen mit dem gültigen Administratorcode und dem / der QR-Code(s) bei Ihrem Händler zusammen mit dem Originalkaufbeleg vorgelegt werden. - Seite 78 Notizen...
