Binnenknop
30 mm verplaatsing
3 Afhankelijk van de deurdikte heeft u de mogelijkheid om aan de buitenzijde
passende adapters te plaatsen om een verbeterde leiding van de noodsleutel
te bereiken.
Volgende combinaties zijn mogelijk:
Afstand stulpschroef /
beslag (mm) aan de
buitenkant
< 43
44 – 53
54 – 60
Tab. 1: Afstand stulpschroef / beslag [mm] aan de buitenzijde en
de daarvoor nodige adapters.
M2 × 10 Adapter 1
4 Schuif de secuENTRY easy cilinder van binnen naar buiten door het
insteekslot in de deur en draai vervolgens de stulpschroef aan.
5 Verplaats de binnenknop op de as totdat de gewenste maat is bereikt.
Let er a. u. b. op, dat de afstand draaiknop / deurbeslag tenminste 1 mm
bedraagt. Bevestig vervolgens de draaiknop over de Stelschroef.
72 | Nederlands

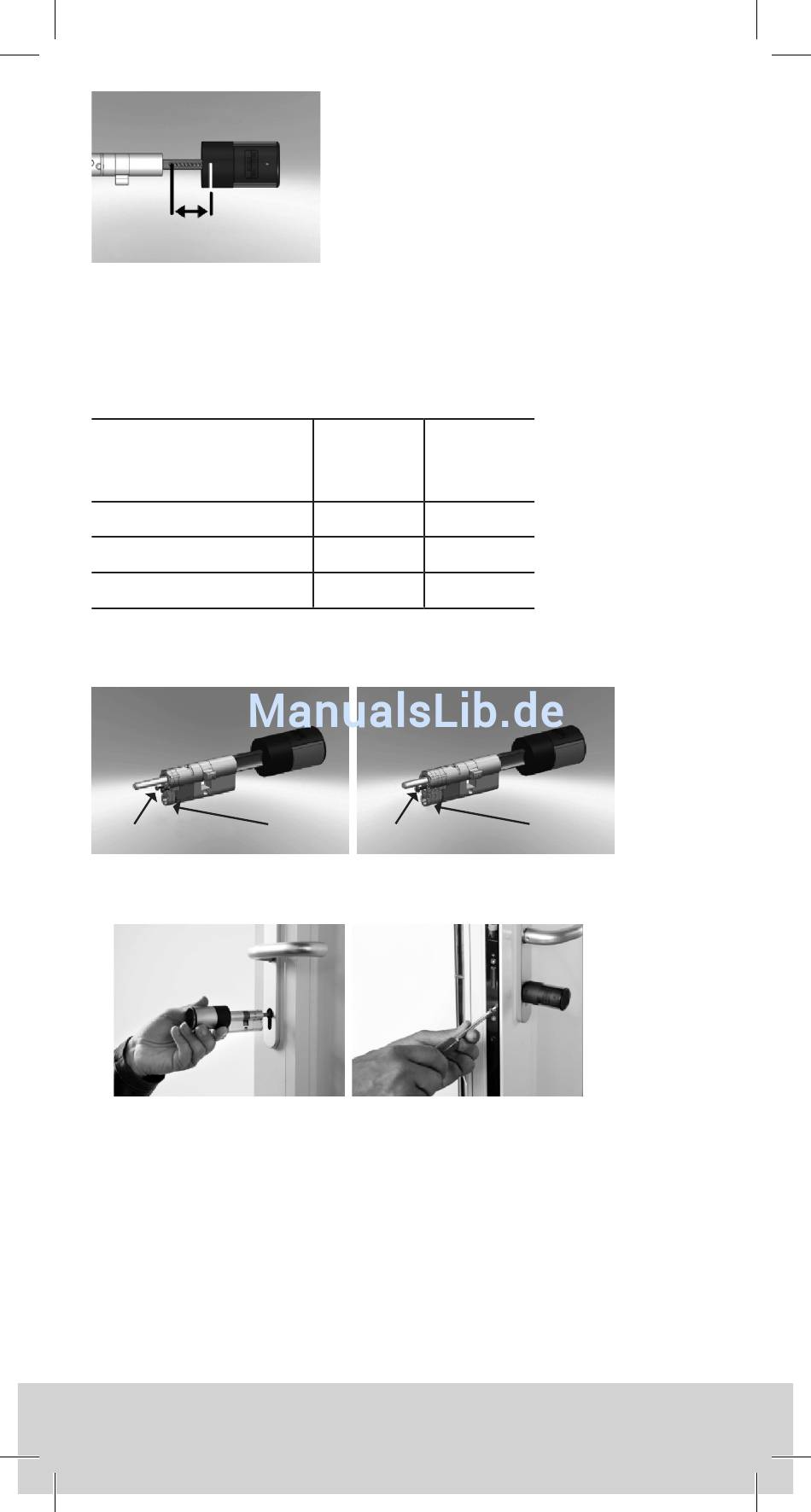

Schematische weergave
binnenknop-verplaatsing
Adapter 1 Adapter 2
– –
X –
X X
2,9 × 16 Adapter 2
secuENTRY easy
6
7
8
