Instructions de montage du cylindre secuENTRY easy
Vous trouverez ci-après l'explication du montage du cylindre secuENTRY
easy.
Veuillez lire ces instructions de montage attentivement jusqu'au bout avant
de procéder au montage. Conservez soigneusement ces instructions.
Le cylindre a un système spécial d'enclenchement qui vous permet de
l'utiliser sur des portes d'une épaisseur allant jusqu'à 118 mm (59 / 59 mm
mesurée à partir du milieu de la vis de fixation). Il n'est pas nécessaire de
mesurer au préalable.
Attention: Veillez à ce que le bouton intérieur ne reçoive aucun
choc, ce qui risquerait de le briser. La serrure ne doit être ni graissée
ni huilée.
La fixation des boutons se fait au moyen d'une vis sans tête intégrée
au bouton.
Attention: Ne retirez jamais le bouton intérieur complètement de
l'axe, dans ce cas l'électronique se trouverait détruite! Le goujon
fileté qui garantit l'enclenchement sur l'arbre ne doit être desserré
que très peu, il reste toujours à l'intérieur du bouton de plastique
et empêche de retirer celui-ci!
Côté extérieur
Bouton extérieur
coiffe adaptateur 2 adaptateur 1 vis de fixation Goujon fileté pour
Information
La dimension de base du cylindre est de 30 mm de chaque côté. A la livraison
le cylindre est complètement resserré (pour la plus petite épaisseur de porte).
Avant de monter le cylindre sur la porte il faut l'ajuster à l'épaisseur de la
porte en question.
Pour le montage procéder ainsi:
1 Estimation approximative de l'épaisseur de la porte (ferrures comprises)
2 Retirez le bouton extérieur de l'axe et faites glisser le bouton intérieur sur
les encoches (à 2,85 mm d'intervalle) pour obtenir la position souhaitée.
52 | Français
Côté intérieur
Bouton intérieur

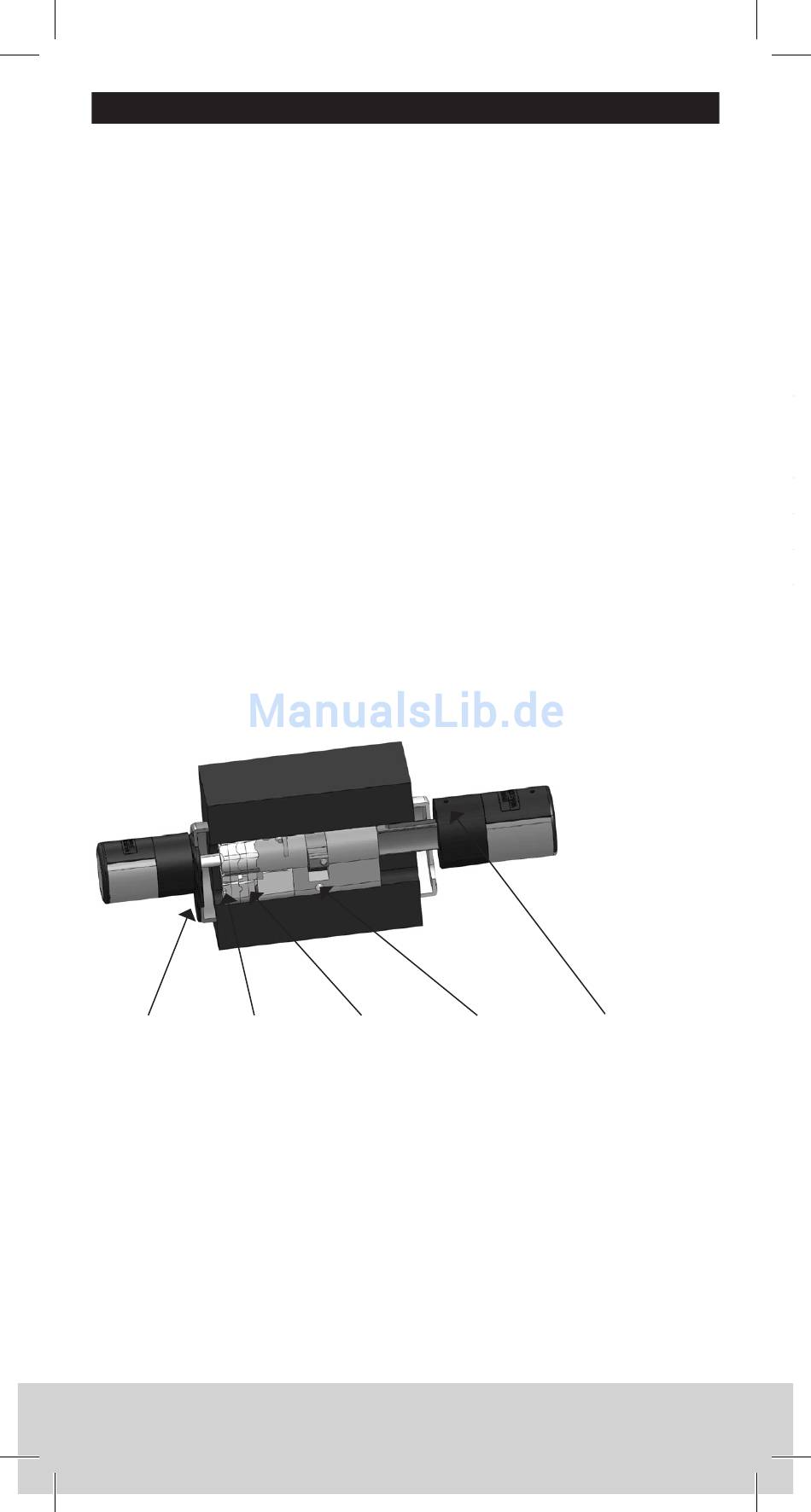

Représentation
schématique d'un
cylindre monté y
compris les deux
adaptateurs.
fixation
secuENTRY easy
