UMS 11 ... UMS 12-S
D

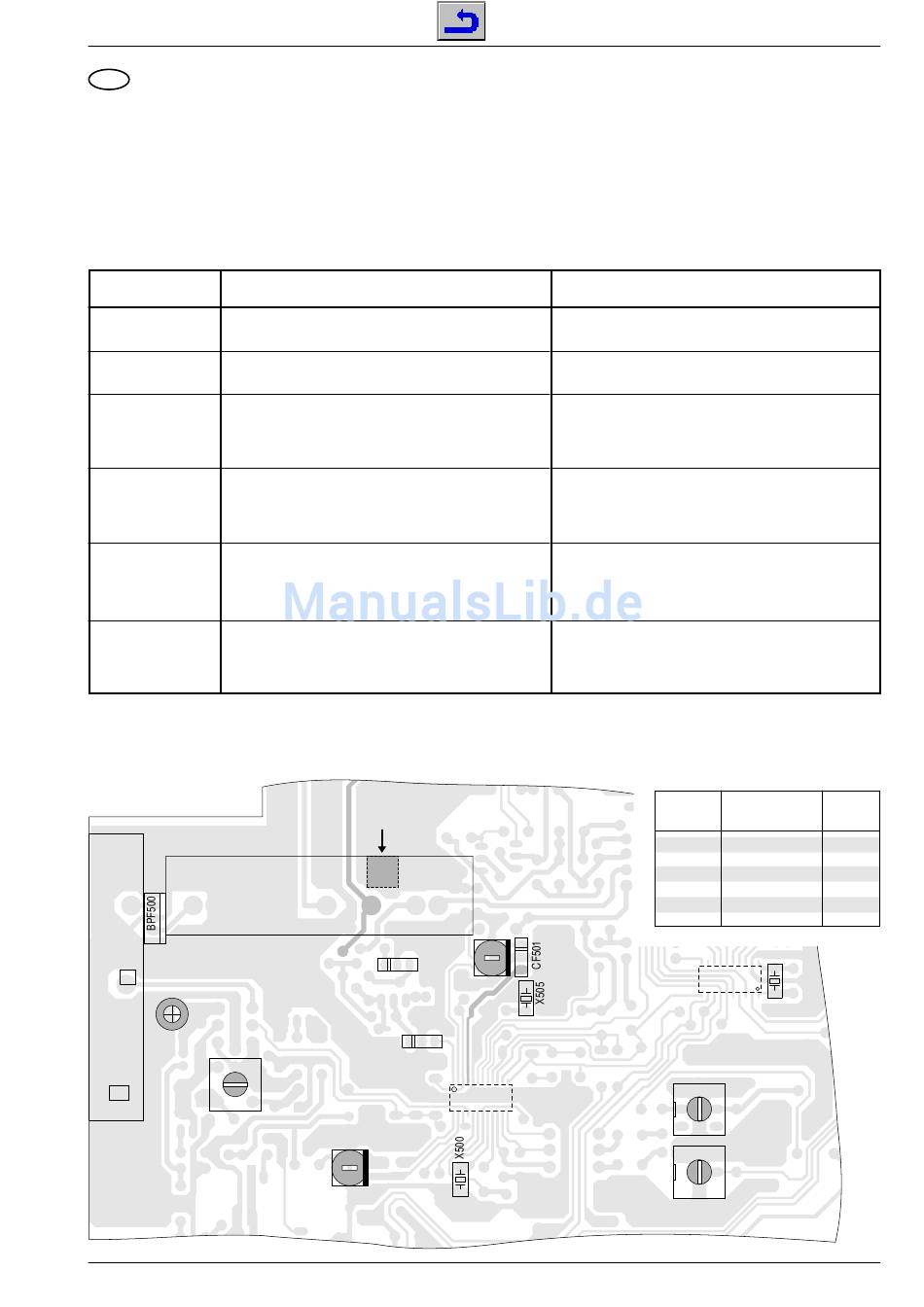

Abgleichvorschriften
1. Tuner
Meßgeräte:
Meß-/Wobbelsender, Oszilloskop, Klirrfaktormeßgerät, DC-Voltmeter, NF-Voltmeter
Servicearbeiten nach Austausch des Frontends: Abgleich Nr. 3
Das Frontend ist ein komplett abgeglichener Baustein. Nur das ZF-Filter muß dem ZF-Verstärker angeglichen werden.
Abgleich
1. FM-Oszillator
FM
DC-Voltmeter an IC 506 Pin 6.
2. MW-Oszillator
MW
DC-Voltmeter an IC 506 Pin 6.
3. FM-ZF
FM, 98MHz
Wobbler 98MHz an Antennenbuchse.
Pegel ca. 100µV/40dBµV/75Ω, f
Klirrfaktormeßgerät an Lautsprecheranschluß.
4. AM-ZF
MW
Wobbler 450kHz an Antennenklemmen einspeisen.
so klein wie nötig, ∆f = 10kHz.
U
a
Oszilloskop an IC 500 Pin 4.
5. MW-Vorkreis
MW
Meßsendersignal an Antennenklemmen einspeisen.
U
<, m = 30%, f
a
NF-Voltmeter an Lautsprecheranschluß.
6. NF-Sperrkreise
FM, 98MHz
Meßsender an Antennenbuchse.
Pegel ca. 100µV/40dBµV/75Ω, f
NF-Voltmeter an Lautsprecheranschlüsse.
Frontend IC506
VC500
L500
GRUNDIG Service
Vorbereitung
= 1kHz, Hub 75kHz.
mod
= 1kHz.
mod
= 19kHz.
mod
Hauptplatte
F1
6
IFT500
CF502
CF500
4
IC500
IFT502
Abgleichvorschriften / Adjustment Procedures
Abgleichvorgang
±
Bei 108,0MHz auf 8V
1V kontrollieren.
±
Bei 87,5MHz auf 1,6V
0,4V kontrollieren.
Mit IFT502 bei 1602kHz auf 7,3V
±
Bei 531kHz auf 1,1V
0,4V kontrollieren.
Mit F1 auf minimalen Klirrfaktor einstellen.
Mit IFT500 auf Maximum und Symmetrie einstellen.
Mit L500 bei 603kHz auf Maximum einstellen.
Mit VC500 bei 1404kHz auf Maximum einstellen.
Abgleich wechselseitig wiederholen.
Mit LPF500 im rechten Kanal, bzw. mit LPF501 im linken
Kanal auf Minimum abgleichen.
Beim Austausch eines der ZF-Filter ach-
ten Sie darauf, daß nur Filter mit gleicher
Kennfarbe bestückt sind.
ZF (MHz)
Kennbuchstabe
10,6500
10,6750
10,7000
10,7250
10,7500
IC504
LPF501
LPF500
±
0,2V einstellen.
ZF-Filter
ZF-Filter
Farbe
D
schwarz
B
blau
A
rot
C
orange
E
weiß
X504
2 - 1
