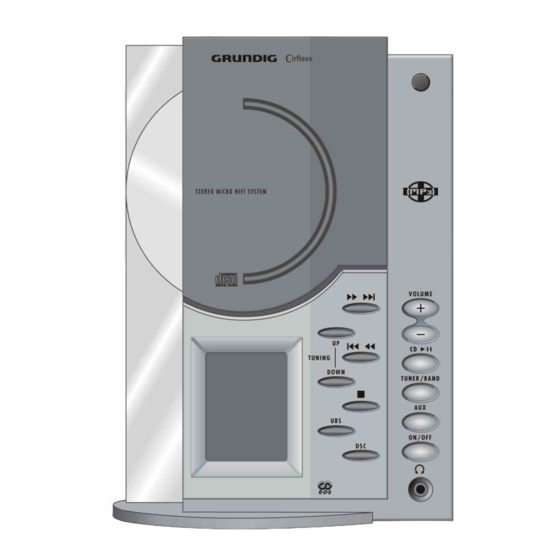

Service Manual
CIRFLEXX
UMS 4201 SPCD
GLO0300
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Kundendienst/Werkstätten:
Telefon:
Fax:
*0,12 /Min. über Arcor
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41*
0180/52318-49*
0180/52318-48*
0180/52318-42*
0180/52318-43*
0180/52318-44*
0180/52318-45*
0180/52318-51*
0180/52318-99*
Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40*
0180/52318-50*
Mo.-Fr. 8.00-18.00 Uhr
0180/52318-52*
0180/52318-46*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig GLO0300
Inhaltszusammenfassung für Grundig GLO0300
- Seite 1 Service Manual HiFi CIRFLEXX UMS 4201 SPCD GLO0300 Grundig Service Hotline Deutschland… …Mo.-Fr. 8.00-18.00 Uhr Technik: 0180/52318-41* 0180/52318-49* Zusätzlich erforderliche Unterlagen für den Komplettservice 0180/52318-48* Additionally required Service Documents for the Complete Service VCR/LiveCam 0180/52318-42* HiFi/Audio 0180/52318-43* Service Car Audio...
-
Seite 2: Allgemeiner Teil
GRUNDIG Service CIRFLEXX UMS 4201 SPCD Es gelten die Vorschriften und Sicherheitshin- The regulations and safety instructions shall be weise gemäß dem Service Manual "Sicherheit", valid as provided by the "Safety" Service Manual, Materialnummer 720108000000, sowie zusätz- part number 720108000000, as well as the re-... -
Seite 3: Technische Daten
GRUNDIG Service CIRFLEXX UMS 4201 SPCD Technische Daten Technical Data Verstärkerteil Amplifier unit Ausgangsleistung: Output: Sinusleistung ................ 2 x 12W Sinusoidal power ..............2 x 12W Musikleistung ............... 2 x 20W Music signal power .............. 2 x 20W Eingangsempfindlichkeit/Impedanz ......500mV/22kΩ... -
Seite 4: Ausbauhinweise
GRUNDIG Service CIRFLEXX UMS 4201 SPCD Ausbauhinweise Disassembly Instructions Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet Before disconnecting any leads observe the way they are routed. werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs- On completion of the repairs the leads must be laid out as führung in den werkseitigen Zustand zu versetzen. - Seite 5 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 4. Spannungsregler-Platte 4. Regulation PCB - Gehäuseoberteil mit Spannungsregler-Platte abnehmen (Punkt 3). - Remove the cabinet top together with the regulation PCB (point 3). - 4 Schrauben I (Fig. 7) herausdrehen. - Undo 4 screws I (Fig. 7).
- Seite 6 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 10. Transformator 10. Transformer - Montagerahmen lösen (Punkt 9). - Loosen the mounting frame (point 9). - 4 Schrauben Q (Fig. 10) herausdrehen. - Undo 4 screws Q (Fig. 10). - Bei Bedarf Steckverbindungen lösen.
- Seite 7 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 16. CD-Laufwerk 16. CD Mechanism - CD-Leiterplatte ausbauen (Punkt 14). - Remove the CD PCB (point 14). - 5 Schrauben A (Fig. 17) herausdrehen. - Undo 5 screws A (Fig. 17). - Bei Bedarf Steckverbindungen lösen.
- Seite 8 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. 1 - 8...
- Seite 9 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 1 - 9...
- Seite 10 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 1 - 10...
- Seite 11 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 1 - 11...
-
Seite 12: Operating Hints
GRUNDIG Service CIRFLEXX UMS 4201 SPCD Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. 1 - 12... - Seite 13 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 1 - 13...
- Seite 14 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 1 - 14...
- Seite 15 GRUNDIG Service CIRFLEXX UMS 4201 SPCD 1 - 15...
-
Seite 16: Mit Zf-Filter A (Unter Dem Deckel) Auf Klirrfaktor-Mini
GRUNDIG Service CIRFLEXX UMS 4201 SPCD Abgleichvorschriften Tuner Messgeräte: Wobbel- / Mess-Sender, Klirrfaktormessgerät, Oszilloskop, Digital-Voltmeter Hinweis: Das Frontend ist ein komplett abgeglichener Baustein. Nur das ZF-Filter muss dem ZF-Verstärker angeglichen werden (Abgl. 4). Die Abstimmspannungen des Frontends haben folgende Grössen: 87,5MHz = typ. 1,6V; 108MHz = typ. 8,0V. -
Seite 17: Adjustment Procedures
GRUNDIG Service CIRFLEXX UMS 4201 SPCD Adjustment Procedures Tuner Test equipment: Sweep / Signal Generator, Distortion Meter, Oscilloscope, Digital Voltmeter Note: The frontend is a completely preadjusted module. Only the IF filter must be adjusted to the IF amplifier (Adjustment 4). - Seite 19 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Verdrahtungsplan / Wiring Diagram Seite/Page 3-3 Seite/Page 3-3 3 - 2...
- Seite 20 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Verdrahtungsplan / Wiring Diagram zu/to CN1201 Seite/Page 3-2 zu/to CN801 Seite/Page 3 - 3...
- Seite 21 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Verdrahtungsplan / Wiring Diagram 3 - 4...
- Seite 22 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Verstärkerteil / Amplifier Part IC203 PT2314 R221 R210 C206 C205 R293 C207 C208 L201 R215 C291 850508 C292 R219 R217 C212 C214 C289 40n25V C213 L202 R216 850508 C293 C290 R224 100K R220 CN201...
- Seite 23 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Bei den in den Schaltplänen angegebenen Messwerten handelt es sich um Verstärkerteil / Amplifier Part Näherungswerte! The measured values given in the circuit diagrams are approximates! R286 R203 1000u/ 35V 9014/ C 9013/ H...
- Seite 24 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Verstärkerteil / Amplifier Part Verstärker-Platte / Amplifier PCB Kopfhörer-Platte / Headphone PCB 3 - 7...
- Seite 25 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Rundfunkteil / Tuner Part PLL-Platte / PLL PCB Frontend-Platte / Frontend PCB ZF-Platte / IF PCB IC503 - BU2614FS IC502 - LA1833NM 3 - 8...
- Seite 26 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Rundfunkteil / Tuner Part SV321 220K TD502 R501 R503 C501 C502 VC501 R502 T10P 100K ANT501 FM ANT SOCKET FM ANT IC501 ALPS T UNER C507 9814 T501 AM ANT SOCKET C508 9V/30mA ANT502...
- Seite 27 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Rundfunkteil / Tuner Part LPF501 5454 C519 R506 R542 C516 C510 C513 CN503 C515 C511 L-CH 10n(m) R507 CN501A L502 R-CH 8287 LPF502 5454 CN501 zu/to C524 C521 R508 R544 CN204 S./P. C506 C520...
-
Seite 28: Cd- Und Prozessorteil / Cd And Processor Part
GRUNDIG Service CIRFLEXX UMS 4201 SPCD CD- und Prozessorteil / CD and Processor Part 100uH IN4001 9012/H AU-DATA(P83) L103 CN110 D103 Q104 zu/to R150 R158 C125 AU-LRCK(P84) CN210 D/GND zu/to S. / P. JP 54 C124 JP 15 EL OSC... - Seite 29 GRUNDIG Service CIRFLEXX UMS 4201 SPCD CD- und Prozessorteil / CD and Processor Part R118 JP 78 JP 79 JP 75 JP 69 C768 C767 CN701 100n 100n 10uH JP 36 50m A L702 JP 16 K(5V) R701 C732 C730...
- Seite 30 GRUNDIG Service CIRFLEXX UMS 4201 SPCD CD- und Prozessorteil / CD and Processor Part 3 - 13...
- Seite 31 GRUNDIG Service CIRFLEXX UMS 4201 SPCD IC703 IC701 CXA2581N CXD3068Q IC103 BU1924F 100kΩ IC702 - BA5970FP 120kΩ 100kΩ 8th Switched capacitor filter comparator anti-aliasing filter (16) Analog Power supply Bi-phase Differential 57kH decoder (12) 1187.5Hz decoder RDS/ARI Digital Power supply...
- Seite 32 GRUNDIG Service CIRFLEXX UMS 4201 SPCD MP3-Teil / MP3 Part zu/to AU XCK CN707 CD LRCK S. / P. CD DATA 3-11 CD BCK 9014 RESET B 4,8V VCCSIP NDATA0 100n 1n4148 NDATA1 VCCKP NDATA2 GNDIKP NDATA3 NDATA4 NDATA5 NDATA6...
- Seite 33 GRUNDIG Service CIRFLEXX UMS 4201 SPCD MP3-Teil / MP3 Part ROM ADDR5 ROM ADDR4 ROM ADDR3 ROM ADDR2 GNDIKP ROM ADDR1 VCCKP ROM ADDR0 ROM DATA0 ROM DATA1 ROM DATA2 ROM DATA3 ROM DATA4 ROM DATA5 ROM DATA6 ROM DATA7...
- Seite 34 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Netzteil / Mains Unit CN209B 8,6V zu/to 3300u/35V 20n(II)/50V -23V CN209A S. / P. C1213 C1216 20n(II)/100V Fuse 01 D1203 20n(II)/100V C1203 T 2A L 250V D1201 IN5401 AC 17V 20n(II)/100V D1202 IN5401 RN-50D...
- Seite 35 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Bedien-Platten / Keyboards DOWN PROGRAM INTRE zu/to TUNER RANDOM REPEAT CN106 DOWN BAND TIME TIMER SLEEP S./P. CD DOOR 3-11 CN801 CN802B CN802A R825 R824 R823 R822 R828 R827 R826 IR PCB SKIP SKIP...
- Seite 37 GRUNDIG Service CIRFLEXX UMS 4201 SPCD Display-Platte / Display PCB 3 - 20...
-
Seite 38: Explosionszeichnung Und Ersatzteilliste / Exploded View And Spare Parts List
Explosionszeichnung und Ersatzteilliste / Exploded View and Spare Parts List Cirflexx UMS 4201 SPCD... -
Seite 39: Ersatzteilliste Spare Parts List
