Flowmax
44i
3. Inbetriebnahme
Wichtig!
Bei induktiver Last, z.B. Relais, muss eine zusätzliche Freilaufdiode antiparallel
zur Last installiert werden.
WICHTIG!

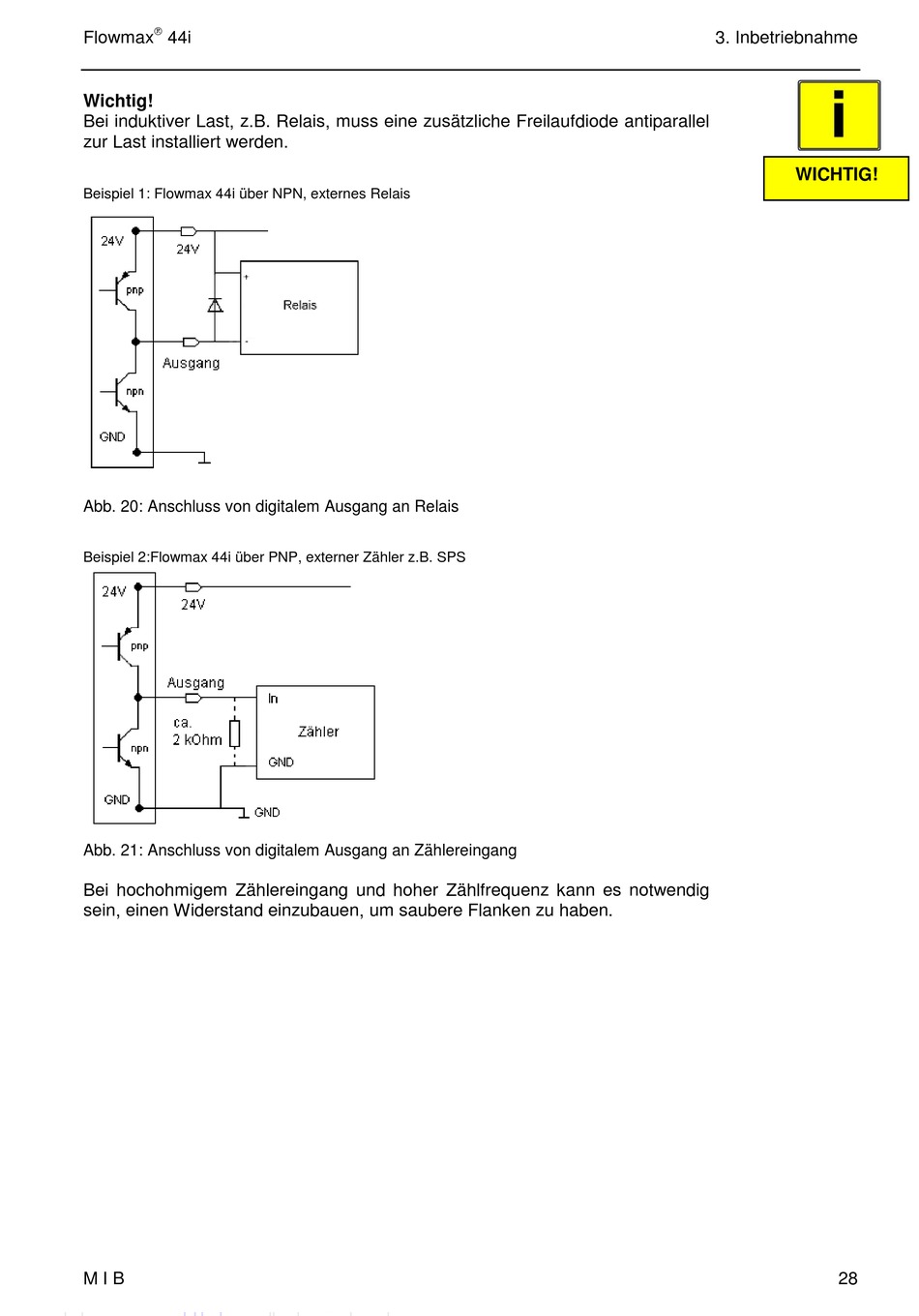

Beispiel 1: Flowmax 44i über NPN, externes Relais
Abb. 20: Anschluss von digitalem Ausgang an Relais
Beispiel 2:Flowmax 44i über PNP, externer Zähler z.B. SPS
Abb. 21: Anschluss von digitalem Ausgang an Zählereingang
Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig
sein, einen Widerstand einzubauen, um saubere Flanken zu haben.
M I B
28
