Flowmax
Ultraschall-
Durchflussmess-/
Dosiergerät

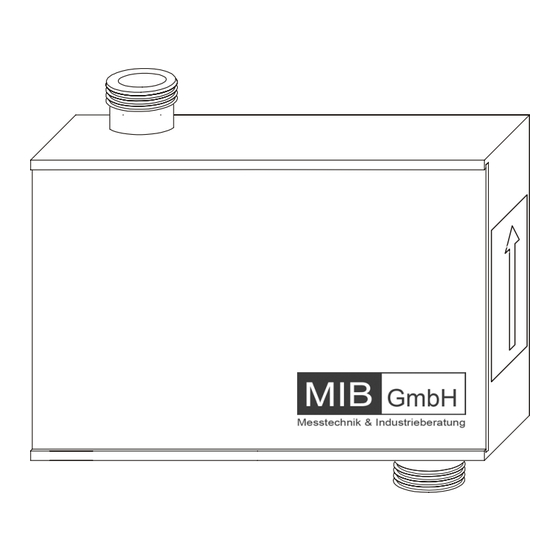

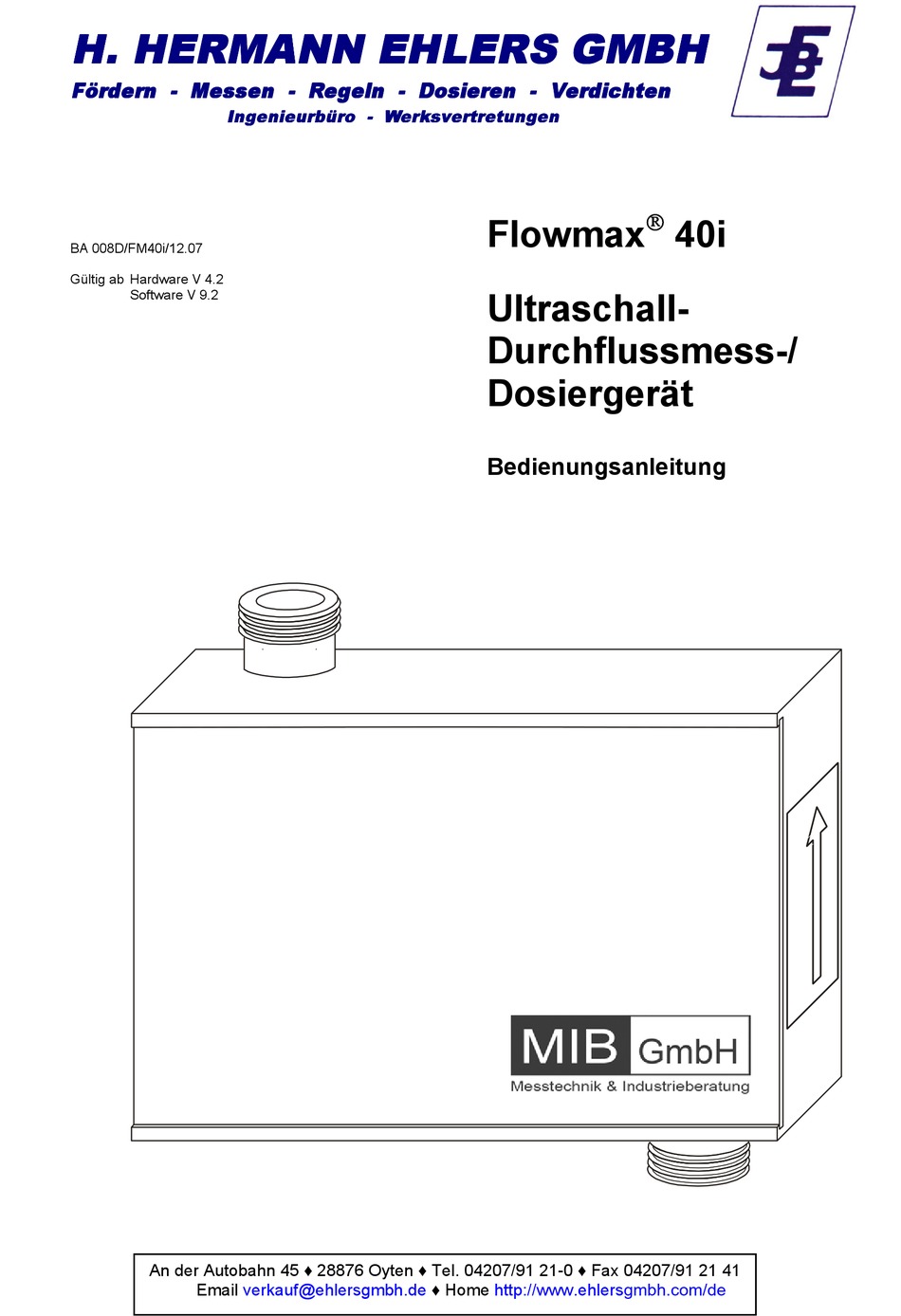

Bedienungsanleitung
♦ Home
http://www.ehlersgmbh.com/de
40i
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MIB Flowmax 40i
Inhaltszusammenfassung für MIB Flowmax 40i
- Seite 1 H. HERMANN EHLERS H. HERMANN EHLERS GMBH GMBH H. HERMANN EHLERS H. HERMANN EHLERS GMBH GMBH Fördern - Messen - Regeln - Dosieren - Verdichten Fördern - Messen - Regeln - Dosieren - Verdichten Fördern - Messen - Regeln - Dosieren - Verdichten Fördern - Messen - Regeln - Dosieren - Verdichten Ingenieurbüro - Werksvertretungen Ingenieurbüro - Werksvertretungen...
-
Seite 2: Allgemeine Sicherheitshinweise
Durchflussmessung von reinen, einphasigen Flüssigkeiten verwendet werden. • Das Durchflussmessgerät Flowmax 40i ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“). -
Seite 3: Inhaltsverzeichnis
Flowmax Inhaltsverzeichnis Inhaltsverzeichnis Seite Allgemeine Sicherheitshinweise 1. Planungshinweise Einsatzbereiche Messprinzip Dosierfunktion Betriebssicherheit 2. Montage und Installation Einbauhinweise Montage des Messgerätes Elektrischer Anschluss 3. Inbetriebnahme Bedienung Messgerätefunktionen und Werkseinstellungen Werkseinstellungen Übersicht Allgemeine Hinweise 4. Messgerätetausch 5. Technische Daten Abmessungen und Gewicht Technische Daten 6. -
Seite 4: Planungshinweise
1. Planungshinweise Flowmax 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 40i eignet sich besonders für die Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in • Chemikalienversorgung für Controlling, Logistik, Überwachung •... -
Seite 5: Dosierfunktion
Flowmax 40i übernimmt die komplette Dosiersteuerung. Hierzu wird über die digitale Schnittstelle (RS485) mit der Bediensoftware FlowSoft die Dosiermenge (z.B. 400 ml) im Flowmax 40i fest eingestellt. Der Dosierstart erfolgt, sobald die Leitung Dosierstart, z.B. über einen Taster, auf 24V gelegt wird. -
Seite 6: Montage Und Installation
Flowmax 2. Montage und Installation 2.1 Einbauhinweise Achtung! Auf dem Typenschild des Flowmax 40i befindet sich ein Pfeil, der die Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. OBEN Abb. 2: Einbaulage des Flowmax 40i Für eine schnellstmögliche Gaserkennung ist es wichtig, den Leitungsweg... -
Seite 7: Montage Des Messgerätes
Flowmax 2. Montage und Installation Montage des Messgerätes Zur Befestigung an einem festen Untergrund besitzt Flowmax 40i zwei Laschen mit 8mm x 13mm Langlöchern (Maße s.S.13, Technische Daten). Mittels dieser Bohrungen kann eine Befestigung an einer bauseitig Hinweis! vorhandenen Konstruktion erfolgen. -
Seite 8: Inbetriebnahme
Wasser abweichen, kann diese Voreinstellung mit Hilfe der integrierten Schnittstelle und der Service-Software FlowSoft individuell angepasst werden. Dies ist in jedem Fall erforderlich, wenn der Flowmax 40i als Dosiergerät nach Kap. 1.3.1 eingesetzt wird. Dazu wird der USB to RS485-Converter Sonic benötigt. - Seite 9 Ansteuerung eines Dosierventils benutzt werden. Er ist mit je einem npn- und einem pnp-Transistor realisiert, sodass wahlweise gegen 24V oder gegen Gnd geschaltet werden kann. Achtung! Flowmax 40i externes Relais Abb. 4: Anschluss von Ausgang 2 an Relaiseingang, in npn-Schaltung Einstellbereich:...
- Seite 10 Impulswertigkeit Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax 40i (2kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Beispiel: 2,0 ml/Imp. Bedeutet: alle 2,0 ml wird ein Impuls ausgegeben.
-
Seite 11: Werkseinstellungen Übersicht
Flowmax 3. Inbetriebnahme Dosiereingang Flowmax 40i besitzt einen Eingang, der eigens der Funktion Dosierstart zugeordnet ist. Zum Starten eines Dosiervorgangs ist die Leitung gegen 24V zu legen. Voraussetzung ist die Konfiguration der Dosierparameter mittels der Servicesoftware FlowSoft über den USB to RS485 Converter Sonic. -
Seite 12: Messgerätetausch
Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 40i zur Reparatur an MIB einsenden: Achtung! • Legen Sie dem Messgerät in jedem Fall eine Notiz mit einer möglichst genauen Fehlerbeschreibung, der Anwendung, sowie der chemisch- physikalischen Eigenschaften des Messstoffes bei. • Entfernen Sie alle anhaftenden Mediumreste. Das Messrohr ist vollständig auszuspülen. -
Seite 13: Technische Daten
Flowmax 5. Technische Daten 5. Technische Daten 5.1 Abmessungen und Gewicht Durch- Außen- Gewicht messer anschluss- [mm] [mm] [mm] [kg] Gewinde ⅜“ ½“ ¾“ 1“ M I B... -
Seite 14: Technische Daten
0,6.…..60 l/min DN 20 1,2….120 l/min Reproduzierbarkeit 0,5% Das Messsystem Flowmax 40i erfüllt die EMV-Anforderungen EN 50081 Teil 1/2 sowie EN 50082 Teil 1/2. Es ist konform mit den Anforderungen der EG- Richtlinien und trägt das CE-Zeichen. M I B... -
