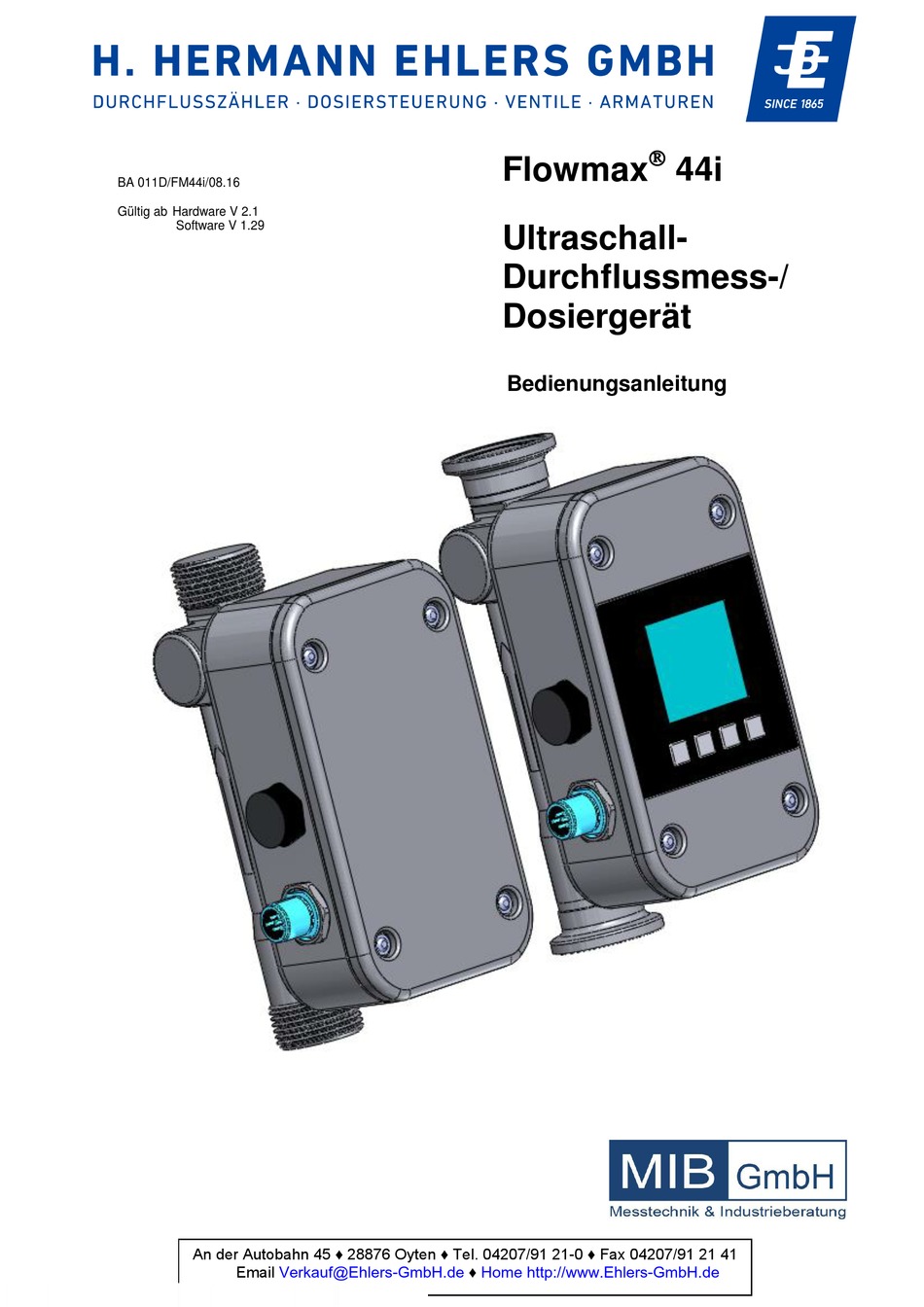

Seite 1: Ultraschall-Durchflussmess-/ Dosiergerät
Flowmax BA 011D/FM44i/08.16 Gültig ab Hardware V 2.1 Software V 1.29 Ultraschall- Durchflussmess-/ Dosiergerät Bedienungsanleitung An der Autobahn 45 ♦ 28876 Oyten ♦ Tel. 04207/91 21-0 ♦ Fax 04207/91 21 41 Email ♦ Verkauf@Ehlers-GmbH.de Home http://www.Ehlers-GmbH.de... -
Seite 2: Allgemeine Sicherheitshinweise
Das Durchflussmessgerät Flowmax 44i kann nur für die Durchfluss- messung von reinen, einphasigen Flüssigkeiten verwendet werden. Das Durchflussmessgerät Flowmax 44i ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“). -
Seite 3: Inhaltsverzeichnis
Abb. 2: ideale Einbaulage des Flowmax 44i Abb. 3: Einbausituation Flowmax 44i Abb. 4: mögliche Montagevarianten Abb. 5: Fixieren des Flowmax 44i Abb. 6: Flowmax 44i im Einsatz mit heißen Medien Abb. 7: Pinbelegung: Einbaustecker Kupplung für 5-Pol Abb. 8: Pinbelegung: Einbaustecker Kupplung für 8-Pol... -
Seite 4: Planungshinweise
Flowmax 1. Planungshinweise 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 44i eignet sich besonders für die Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in Chemikalienversorgung für Controlling, Logistik, Überwachung ... -
Seite 5: Betriebssicherheit
Flowmax 44i erfüllt die Bedingungen hinsichtlich der Schutzkleinspannung (EN 50178, SELV, PELV). 2. Montage und Installation 2.1 Einbauhinweise Auf dem Messkanal des Flowmax 44i befindet sich ein Pfeil, der die HINWEIS! Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. -
Seite 6: Montage Des Messgerätes
Das Messgerät wird mittels der Prozessanschlüsse in die Rohr- bzw. Schlauchleitung eingebaut. Um eine optimale Entgasung zu gewährleisten, empfehlen wir den Flowmax 44i senkrecht in der Leitung zu montieren. Das Gerät sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer laufen kann. -
Seite 7: Abb. 4: Mögliche Montagevarianten
2. Montage und Installation Kann das Messgerät nicht senkrecht montiert werden, sollte die Leitung, in der es sich befindet, immer befüllt sein. Eine optimale Messung ist gewährleistet, wenn etwaige Gasblasen sich nicht im Messkanal des Flowmax 44i sammeln können. Abb. 4: mögliche Montagevarianten Wir empfehlen für Anwendungen im „Clean Design“, also wenn die komplette... -
Seite 8: Abb. 6: Flowmax 44I Im Einsatz Mit Heißen Medien
Flowmax 2. Montage und Installation Anwendung mit heißen Flüssigkeiten: Bei Anwendungen, in denen Flowmax 44i Temperaturen höher 60°C ausgesetzt und horizontal montiert ist, wird empfohlen, das Messgerät mit dem Elektronikgehäuse nach unten zu montieren. Somit kann die Wärme nach oben abgegeben werden und die Belastung der Geräteelektronik wird reduziert. -
Seite 9: Elektrischer Anschluss
Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet oder demontiert werden. Während dieser Vorgänge Versorgungsspannung des Flowmax 44i abzuschalten. WARNUNG! Abb. 7: Pinbelegung: Einbaustecker Kupplung für 5-Pol Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. 5-pol Stecker mit 1-Draht Kommunikation:... - Seite 10 Flowmax 2. Montage und Installation 5-pol Stecker mit RS 485 – Kommunikation und Stromausgang: Funktion Beschreibung 24 VDC Spannungsversorgung: 18...30 VDC Kommunikation RS 485 B Versorgungsmasse: 0 V Kommunikation RS 485 A Analogausgang QA 4..20mA; 0..20mA Zum Beispiel: 0l/min => 4mA 36l/min =>...
-
Seite 11: Abb. 8: Pinbelegung: Einbaustecker
Flowmax 2. Montage und Installation 8-pol Stecker mit 1-Draht Kommunikation Abb. 8: Pinbelegung: Einbaustecker Kupplung für 8-Pol Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. Funktion Beschreibung 24 VDC Spannungsversorgung: 18...30 VDC Digitaler Ausgang Q1 Digitaler Ausgang Q1 Funktionen:... -
Seite 12: Abb. 9: Pinbelegung: Einbaustecker
RS 485 A Kommunikation RS 485 B Schirm EMV Schirmung WICHTIG! Das Messgerät Flowmax 44i darf nur innerhalb der auf dem Typenschild Bedienungsanleitung/Datenblatt angegebenen Grenzen betrieben werden. Bei unerlaubten Betriebsbedingungen kann es zu Überlastungen, Beschädigungen oder zum Defekt kommen. WICHTIG! -
Seite 13: Inbetriebnahme
Wasser abweichen, kann diese Voreinstellung über das Display alternativ HINWEIS! über FlowCon individuell angepasst werden. Das Gerätedisplay bzw. FlowCon ist in jedem Fall erforderlich, wenn Flowmax 44i als Dosiergerät eingesetzt wird. Die folgenden Parameter können zur Einstellung auf individuelle Verhältnisse verändert werden: Für 5-pol Variante... -
Seite 14: Abb. 10 Bedienung Des Displays
Flowmax 3. Inbetriebnahme Display und Benutzermenü Flowmax 44i ist erhältlich mit einem Display zur Anzeige von aktuellen Messwerten, sowie zur Einstellung von applikationsspezifischen Parametern. Über die vier Tasten der Folientastatur kann man durch das Menü navigieren und Einstellungen vornehmen. -
Seite 15: Abb. 11: Menüstruktur Flowmax 44I
Flowmax 3. Inbetriebnahme Abb. 11: Menüstruktur Flowmax 44i M I B... -
Seite 16: Messgerätefunktionen Und Werkseinstellungen
Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. Bedienbeispiel siehe Anhang. Geringe Nullpunktänderungen z.B. durch Temperaturschwankungen, werden durch Flowmax 44i automatisch nachgeführt. Es ist ebenfalls möglich, den Nullabgleich über den programmierbaren Digitaleingang durchzuführen. 1-Pkt-Korrektur Einstellbereich: -50,0...50,0 % in Schritten von 0,1%... -
Seite 17: Abb. 12: Funktion Der Schleichmengenunterdrückung Am Beispiel 0,6 L/Min
Flowmax 3. Inbetriebnahme Schleichmenge Die Schleichmengenunterdrückung dient dazu Flüsse, die sich in einem engen Rahmen um Null herum, auch bei geschlossenem Ventil durch Konvektion ergeben können, Messung auszuschließen. Schleichmengenunterdrückung wird werkseitig auf einen in Relation zum Querschnitt des Messgerätes stehenden, sinnvollen Standardwert eingestellt. Unterhalb der Werkseinstellung gibt es größere Toleranzen, siehe dazu auch Kap. -
Seite 18: Abb. 13: Funktion Schleichmengenverzögerung
Ausführen dieser Funktion, HINWEIS! durchläuft Flowmax 44i eine interne Parametrierung und speichert relevante Parameter selbstständig an. Dieser Vorgang kann bis ca. 1 Minute dauern. Achtung! Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. -
Seite 19: Allg. Einstellungen
Flowmax 3. Inbetriebnahme 3.2.4 Allg. Einstellungen Tagesmenge Reset Über diese Funktion kann die gezählte Tagesmenge des Flowmax 44i zurückgesetzt werden. Bedienbeispiel Mengenreset siehe Anhang. Achtung! Versehentlich gelöschte Zählerstände können nicht wiederhergestellt werden. Nach dem Reset beginnt die Zählung wieder bei dem Wert 0. - Seite 20 Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax 44i (10kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Das Puls-/Pausenverhältnis ist 1:1. Die Pulslänge ist begrenzt auf 1s.
- Seite 21 Flowmax 3. Inbetriebnahme Tagesmengenzähler Der Tagesmengenzähler ist derjenige, der standardmäßig in der Anzeige erscheint. Die Einheit entspricht der jeweils eingestellten. Das Verhalten des Tagesmengenzählers a) bei Tagesmenge in [l] von [l] bis [l] Auflösung Anzeige [l] 0,000 14000 0,001 14000 28000 0,002...
-
Seite 22: Anzeige
Flowmax 3. Inbetriebnahme 3.2.5 Anzeige Einheiten Flowmax 44i kann aktuelle Messwerte und gezählte Volumina in verschiedenen Einheiten anzeigen. Einstellbereich: ml/s + l , l/h + l, l/min + m³, Gal/min +Gal, l/min + l Werkseinstellung: ml/s + l Beispiel: ml/s + l Hier wird der Durchfluss in der Einheit „ml/s“... -
Seite 23: Analogausgang Qa
Flowmax 3. Inbetriebnahme 3.2.6 Analogausgang QA Funktion Der Analogausgang steht als aktiver Stromausgang 0-20mA oder 4-20mA zur Verfügung. Er kann über das Displaymenü oder FlowCon konfiguriert werden. Abb. 15: Der Stromausgang ist aktiv Einstellbereich: 0-20mA, 4-20mA, aus Werkseinstellung: 4-20mA Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß... -
Seite 24: Abb. 16: Kennlinie 0 Bis 20Ma
Flowmax 3. Inbetriebnahme Kennlinien Analogausgang 0 bis 20mA Für die Darstellung wurde „Bereich min“ als 0% und „Bereich max“ als 100% verwendet. Strom Ausgang 0...20mA Wert [%] Wert Strom [mA] kleiner 0% 0% (Bereich min) zwischen 0% und 100% Linear interpolation von 0 bis 20 mA 100% (Bereich max) grösser 100%... -
Seite 25: Sprung Antwort Analog Ausgang
Differentialfaktor) ist FlowSoft notwendig. Wenn diese Funktion über das Menü (siehe Pkt. 3.1 Abb. 11. Menüstruktur Flowmax 44i unter Analogausgang QA – Ausgabewert) gewählt wird und die Funktion PID-Regler nicht bestellt wurde, bleibt die Funktion auf Fluss stehen Schalllaufzeitmessung für den Analogausgang (Option) Wenn diese Funktion über das Menü... -
Seite 26: Abb. 19: Sprungantwort Des Temperaturfühlers
Flowmax 3. Inbetriebnahme Temperaturmessung für den Analogausgang Über den Analogausgang wird die gemessene Temperatur ausgegeben. Der Temperaturfühler ist nicht mediumsberührt. Er dient dazu die Ausdehnung des Messkanals zu berechnen. Der Fühler wird von der Umgebungstemperatur beeinflusst. Der Temperaturwert reagiert träge, da er die Kunststoff - Temperatur innerhalb der Sensortasche misst. -
Seite 27: Digitale Ausgänge Q1 Und Q2
Flowmax 3. Inbetriebnahme 3.2.7 Digitale Ausgänge Q1 und Q2 (Q2 nur mit 8-pol Stecker verfügbar) Die digitalen Ausgänge Q1 und Q2 können als Impulsausgang, zur Signalisierung der Leerrohrmeldung, zur Ansteuerung eines Dosierventils oder zur Grenzwertüberwachung benutzt werden. Alle Ausgänge werden bei Unterschreitung von 16V hochohmig. Die digitalen Ausgänge werden bei Kurzschluss oder Überlastungsfall nach ca. -
Seite 28: Abb. 20: Anschluss Von Digitalem Ausgang An Relais
Beispiel 1: Flowmax 44i über NPN, externes Relais Abb. 20: Anschluss von digitalem Ausgang an Relais Beispiel 2:Flowmax 44i über PNP, externer Zähler z.B. SPS Abb. 21: Anschluss von digitalem Ausgang an Zählereingang Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig sein, einen Widerstand einzubauen, um saubere Flanken zu haben. -
Seite 29: Digitaleingang I1
Flowmax 3. Inbetriebnahme 3.2.8 Digitaleingang I1 (nur mit 8-pol Stecker verfügbar) Flowmax 44i besitzt einen digitalen Eingang, welchem die Funktionen zugeordnet werden können. Beispielsweise Starten eines Dosiervorgangs die Leitung gegen 24V zu legen. Die Dosierparameter können entweder über das Gerätedisplay bzw. FlowCon im Gerät hinterlegt werden. -
Seite 30: Werkseinstellungen Übersicht
Ist der entsprechende Gegendruck vorhanden Sind diese Kontrollen durchgeführt und die entsprechenden Bedingungen erfüllt, schalten Sie die Hilfsenergie ein. Nach einer Zeitspanne von 30 Minuten bei eingeschalteter Hilfsenergie, erreicht das Messgerät die maximale Genauigkeit. Flowmax 44i ist betriebsbereit. M I B... -
Seite 31: Messgerätetausch
Folgende Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 44i zur Reparatur einsenden: Entfernen Sie alle anhaftenden Mediumsreste. Das Messrohr ist vollständig auszuspülen. Beachten Sie dabei besonders den Bereich der Prozessanschlüsse, in denen Messstoffreste haften können. Dies WARNUNG! ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist. -
Seite 32: Technische Daten
Flowmax 5. Technische Daten 5. Technische Daten 5.1 Abmessungen und Gewicht Nennweite Anschluss Länge A Breite B Höhe C Achshöhe D Stecker E Kanalversatz F Gewicht [g] [mm] [mm] [mm] [mm] [mm] [mm] DN10 ½ G,NPT 147,0 84,0 83,0 70,5 15,0 DN15... - Seite 33 Flowmax 5. Technische Daten Nennweite Anschluss Länge A Breite B Höhe C Achshöhe D Stecker E Kanalversatz F Gewicht [g] [mm] [mm] [mm] [mm] [mm] [mm] DN10 11864-Clamp 149,0 84,0 83,0 70,5 15,0 DN15 11864-Clamp 149,0 84,0 84,5 71,1 15,0 DN20 11864-Clamp 162,0...
-
Seite 34: Technische Daten
Flowmax 5.Technische Daten 5.2 Technische Daten Gehäuse Nennweiten DN10, DN15, DN20, DN25 Anschluss G-Gewinde, NPT-Gewinde, DIN11864-3 BKS- Clamp Form A Messstofftemperatur 0...+80°C Schutzart IP 67 Druckstufe 16 Bar für DN10 / DN15 10 Bar für DN20 / DN25 Werkstoff alle mediumberührten Teile... -
Seite 35: Zubehör
Bestellnummer 908891 (FlowCon 200i für 8-pol Flowmax) 7. Lieferumfang Im Lieferumfang für Flowmax 44i mit Zoll-Gewinde ist ein passendes Paar EPDM Dichtungen enthalten. Um das Gerät mit Spannung zu versorgen, empfehlen wir zusätzlich eine Flowmax-Kupplung gemäß 6. Zubehör zu bestellen. -
Seite 36: Anhang Bedienbeispiele
Flowmax Anhang Bedienbeispiele Passworteingabe Taste Anzeigebild Passwort 4 x Λ 40000 X0000 Λ X1000 XX000 4 x Λ XX400 XXX00 Λ XXX10 XXXX0 4 x Λ XXXX4 Mengenreset Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Allg. Einstellungen Tagesmenge Reset Allg. - Seite 37 Flowmax Nullpunktabgleich Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Λ Sprache Dosierung Medien Allg. Einstellungen Anzeige Medien Nullabgleich Medien Nullabgleich Start?
- Seite 38 Flowmax 1-Punkt-Korrektur Mit der 1-Punkt-Korrektur wird das Messgerät auf einen Arbeitspunkt abgeglichen. Dazu wird eine beliebige Volumenmenge in einen Behälter gefüllt und mit einer Waage das Gewicht bestimmt. Achtung: dabei das Gewicht des Behälters subtrahieren. Mit Einbeziehung der Dichte des Mediums erhält man das Volumen (Volumen = Masse/Dichte).
- Seite 39 Flowmax Anzeige drehen um 90° Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Medien Allg. Einstellungen Anzeige Analogausgang QA Digitalausgang Q1 Anzeige Einheiten 2 x V Anzeige Anzeige drehen Anzeige Anzeige drehen 0° 3 x V Anzeige Anzeige drehen 90° Anzeige Anzeige drehen 90°...
- Seite 40 Flowmax M I B...
