Flowmax 44i

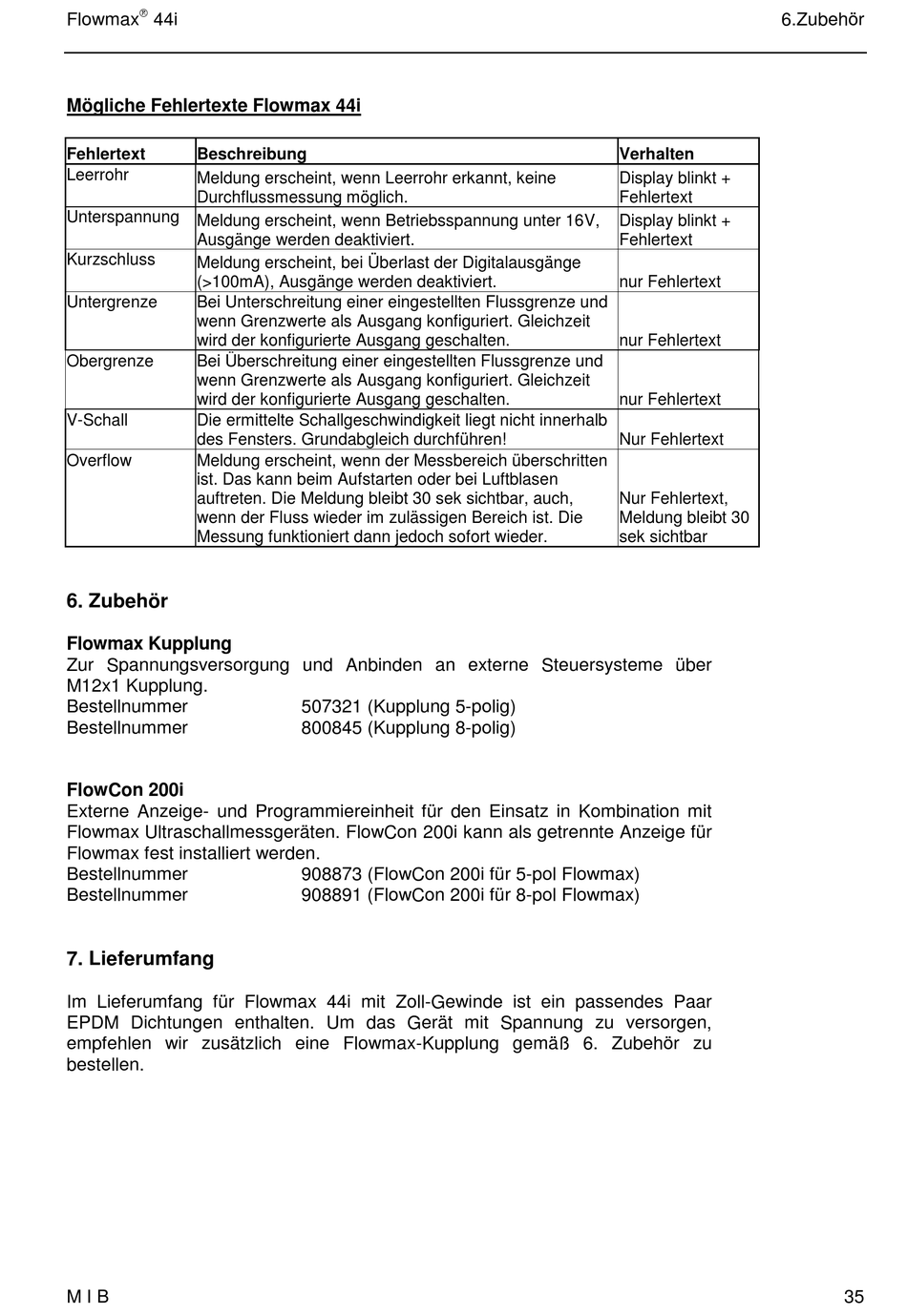

Mögliche Fehlertexte Flowmax 44i
Fehlertext Beschreibung
Leerrohr
Meldung erscheint, wenn Leerrohr erkannt, keine
Durchflussmessung möglich.
Unterspannung
Meldung erscheint, wenn Betriebsspannung unter 16V,
Ausgänge werden deaktiviert.
Kurzschluss
Meldung erscheint, bei Überlast der Digitalausgänge
(>100mA), Ausgänge werden deaktiviert.
Untergrenze Bei Unterschreitung einer eingestellten Flussgrenze und
wenn Grenzwerte als Ausgang konfiguriert. Gleichzeit
wird der konfigurierte Ausgang geschalten.
Obergrenze Bei Überschreitung einer eingestellten Flussgrenze und
wenn Grenzwerte als Ausgang konfiguriert. Gleichzeit
wird der konfigurierte Ausgang geschalten.
V-Schall Die ermittelte Schallgeschwindigkeit liegt nicht innerhalb
des Fensters. Grundabgleich durchführen!
Overflow Meldung erscheint, wenn der Messbereich überschritten
ist. Das kann beim Aufstarten oder bei Luftblasen
auftreten. Die Meldung bleibt 30 sek sichtbar, auch,
wenn der Fluss wieder im zulässigen Bereich ist. Die
Messung funktioniert dann jedoch sofort wieder.
6. Zubehör
Flowmax Kupplung
Zur Spannungsversorgung und Anbinden an externe Steuersysteme über
M12x1 Kupplung.
Bestellnummer
Bestellnummer
FlowCon 200i
Externe Anzeige- und Programmiereinheit für den Einsatz in Kombination mit
Flowmax Ultraschallmessgeräten. FlowCon 200i kann als getrennte Anzeige für
Flowmax fest installiert werden.
Bestellnummer
Bestellnummer

7. Lieferumfang

Im Lieferumfang für Flowmax 44i mit Zoll-Gewinde ist ein passendes Paar
EPDM Dichtungen enthalten. Um das Gerät mit Spannung zu versorgen,
empfehlen wir zusätzlich eine Flowmax-Kupplung gemäß 6. Zubehör zu
bestellen.
M I B
507321 (Kupplung 5-polig)
800845 (Kupplung 8-polig)
908873 (FlowCon 200i für 5-pol Flowmax)
908891 (FlowCon 200i für 8-pol Flowmax)
6.Zubehör
Verhalten
Display blinkt +
Fehlertext
Display blinkt +
Fehlertext
nur Fehlertext
nur Fehlertext
nur Fehlertext
Nur Fehlertext
Nur Fehlertext,
Meldung bleibt 30
sek sichtbar
35
