Flowmax
44i

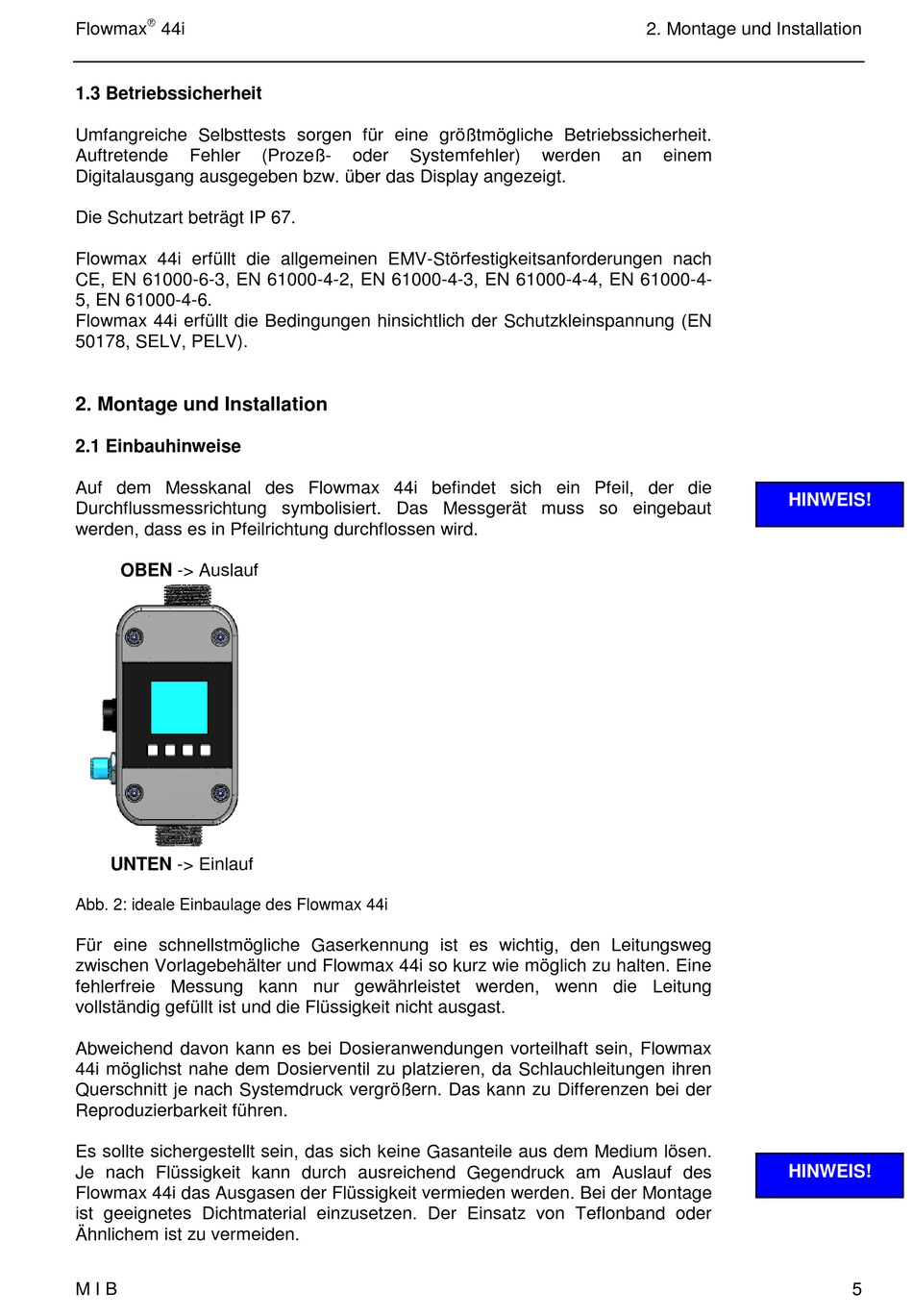

1.3 Betriebssicherheit

Umfangreiche Selbsttests sorgen für eine größtmögliche Betriebssicherheit.
Auftretende
Fehler
Digitalausgang ausgegeben bzw. über das Display angezeigt.
Die Schutzart beträgt IP 67.
Flowmax 44i erfüllt die allgemeinen EMV-Störfestigkeitsanforderungen nach
CE, EN 61000-6-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-
5, EN 61000-4-6.
Flowmax 44i erfüllt die Bedingungen hinsichtlich der Schutzkleinspannung (EN
50178, SELV, PELV).

2. Montage und Installation

2.1 Einbauhinweise

Auf dem Messkanal des Flowmax 44i befindet sich ein Pfeil, der die
Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut
werden, dass es in Pfeilrichtung durchflossen wird.
OBEN -> Auslauf
UNTEN -> Einlauf

Abb. 2: ideale Einbaulage des Flowmax 44i

Für eine schnellstmögliche Gaserkennung ist es wichtig, den Leitungsweg
zwischen Vorlagebehälter und Flowmax 44i so kurz wie möglich zu halten. Eine
fehlerfreie Messung kann nur gewährleistet werden, wenn die Leitung
vollständig gefüllt ist und die Flüssigkeit nicht ausgast.
Abweichend davon kann es bei Dosieranwendungen vorteilhaft sein, Flowmax
44i möglichst nahe dem Dosierventil zu platzieren, da Schlauchleitungen ihren
Querschnitt je nach Systemdruck vergrößern. Das kann zu Differenzen bei der
Reproduzierbarkeit führen.
Es sollte sichergestellt sein, das sich keine Gasanteile aus dem Medium lösen.
Je nach Flüssigkeit kann durch ausreichend Gegendruck am Auslauf des
Flowmax 44i das Ausgasen der Flüssigkeit vermieden werden. Bei der Montage
ist geeignetes Dichtmaterial einzusetzen. Der Einsatz von Teflonband oder
Ähnlichem ist zu vermeiden.
M I B
(Prozeß-
oder
Systemfehler)
2. Montage und Installation
werden
an
einem
HINWEIS!
HINWEIS!
5
