Flowmax 44i

3.2.6 Analogausgang QA

Funktion
Der Analogausgang steht als aktiver Stromausgang 0-20mA oder 4-20mA zur
Verfügung. Er kann über das Displaymenü oder FlowCon konfiguriert werden.

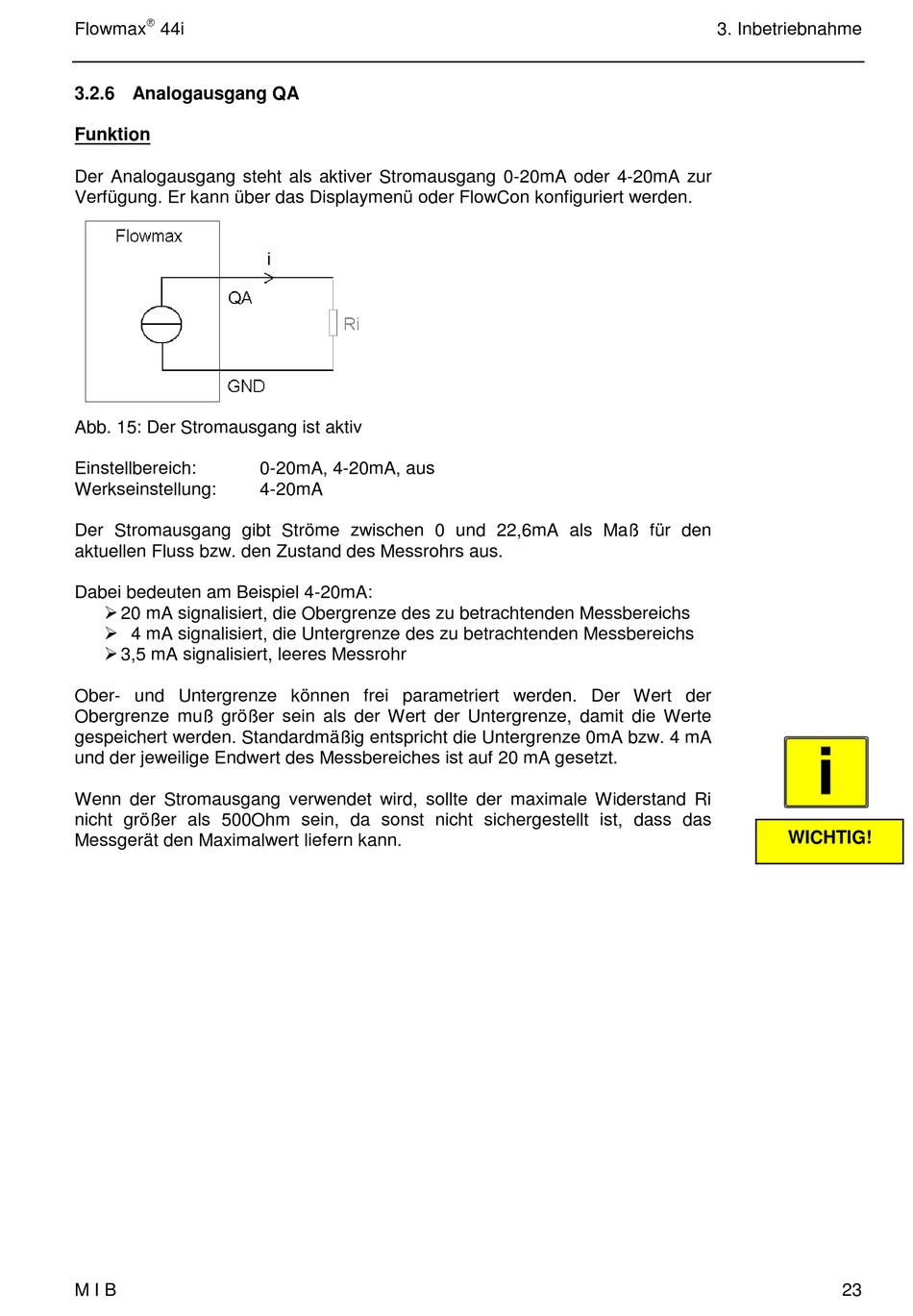

Abb. 15: Der Stromausgang ist aktiv

Einstellbereich:
Werkseinstellung:
Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß für den
aktuellen Fluss bzw. den Zustand des Messrohrs aus.
Dabei bedeuten am Beispiel 4-20mA:
 20 mA signalisiert, die Obergrenze des zu betrachtenden Messbereichs
 4 mA signalisiert, die Untergrenze des zu betrachtenden Messbereichs
 3,5 mA signalisiert, leeres Messrohr
Ober- und Untergrenze können frei parametriert werden. Der Wert der
Obergrenze muß größer sein als der Wert der Untergrenze, damit die Werte
gespeichert werden. Standardmäßig entspricht die Untergrenze 0mA bzw. 4 mA
und der jeweilige Endwert des Messbereiches ist auf 20 mA gesetzt.
Wenn der Stromausgang verwendet wird, sollte der maximale Widerstand Ri
nicht größer als 500Ohm sein, da sonst nicht sichergestellt ist, dass das
Messgerät den Maximalwert liefern kann.
M I B
0-20mA, 4-20mA, aus
4-20mA
3. Inbetriebnahme
WICHTIG!
23
