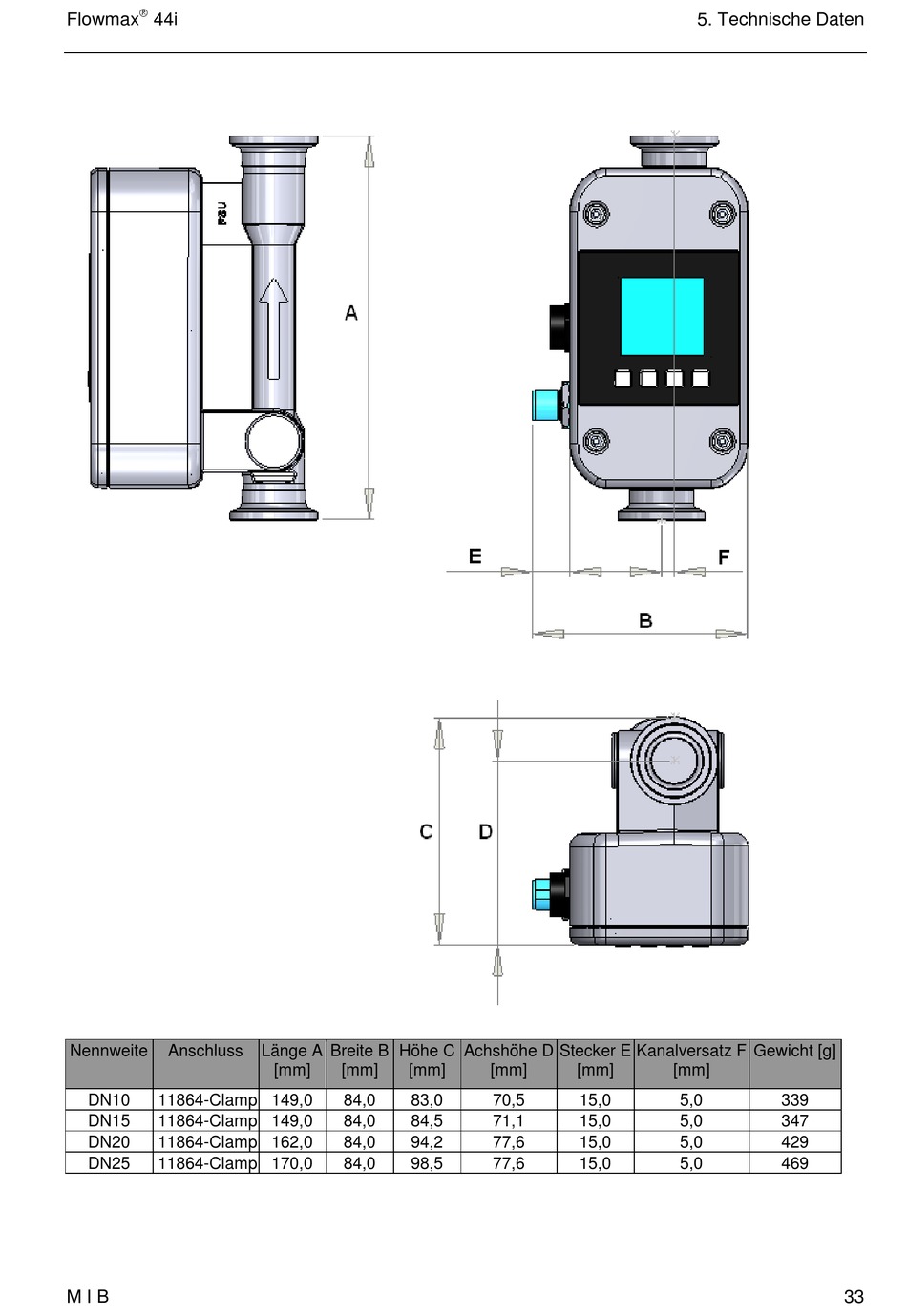

Flowmax 44i
Nennweite Anschluss
DN10 11864-Clamp 149,0
DN15 11864-Clamp 149,0
DN20 11864-Clamp 162,0
DN25 11864-Clamp 170,0
M I B
Länge A Breite B Höhe C
[mm] [mm] [mm]
84,0 83,0
84,0 84,5
84,0 94,2
84,0 98,5
Achshöhe D Stecker E
[mm] [mm]
70,5 15,0
71,1 15,0
77,6 15,0
77,6 15,0
5. Technische Daten
Kanalversatz F Gewicht [g]
[mm]
5,0 339
5,0 347
5,0 429
5,0 469
33
