Flowmax 44i

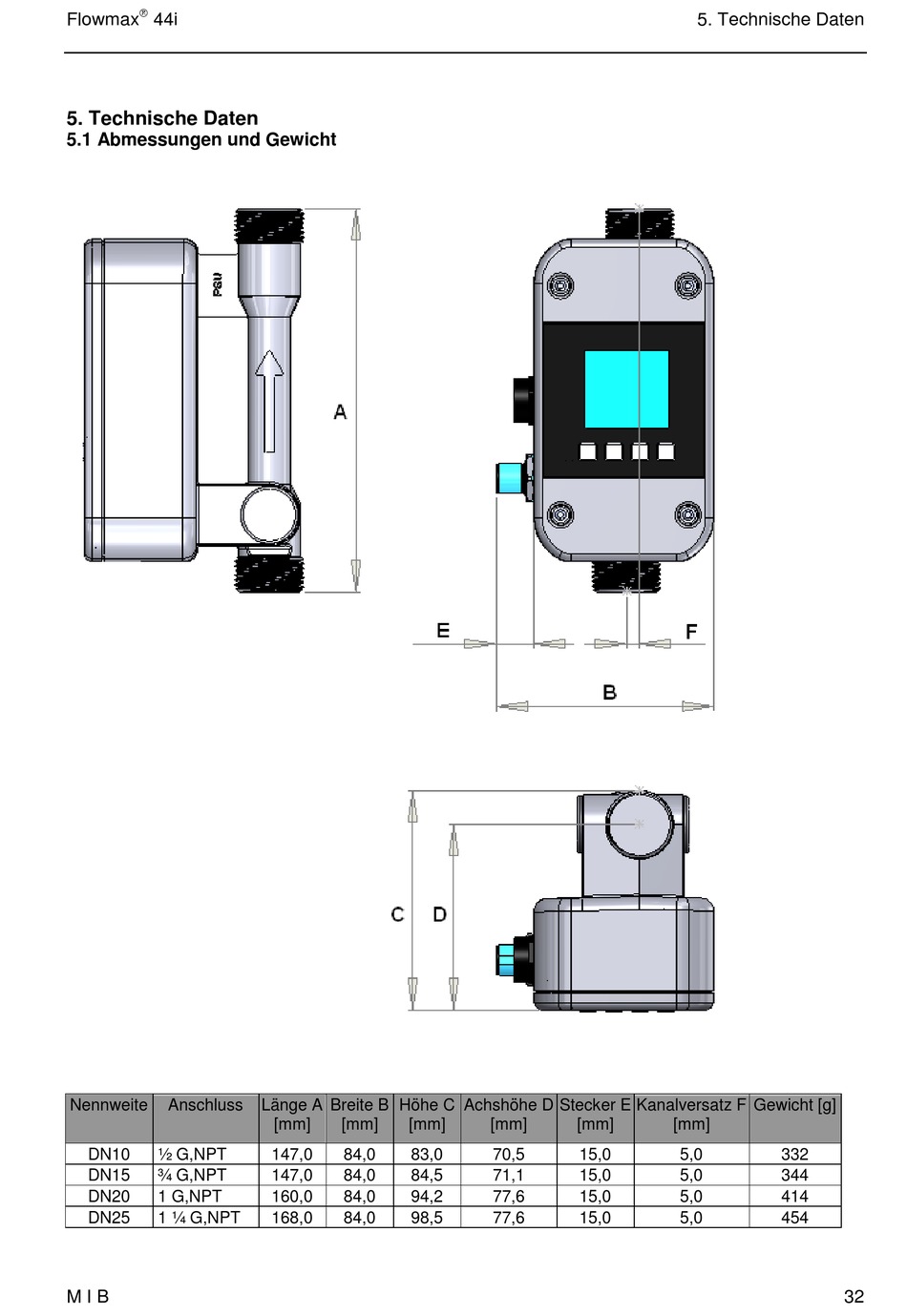

5. Technische Daten

5.1 Abmessungen und Gewicht

Nennweite Anschluss
DN10 ½ G,NPT
DN15 ¾ G,NPT
DN20 1 G,NPT
DN25 1 ¼ G,NPT
M I B
Länge A Breite B Höhe C
[mm] [mm] [mm]
147,0 84,0 83,0
147,0 84,0 84,5
160,0 84,0 94,2
168,0 84,0 98,5
Achshöhe D Stecker E
[mm] [mm]
70,5 15,0
71,1 15,0
77,6 15,0
77,6 15,0
5. Technische Daten
Kanalversatz F Gewicht [g]
[mm]
5,0 332
5,0 344
5,0 414
5,0 454
32
