Flowmax 44i 3. Inbetriebnahme
Display und Benutzermenü
Flowmax 44i ist erhältlich mit einem Display zur Anzeige von aktuellen
Messwerten, sowie zur Einstellung von applikationsspezifischen Parametern.
Über die vier Tasten der Folientastatur kann man durch das Menü navigieren
und Einstellungen vornehmen.

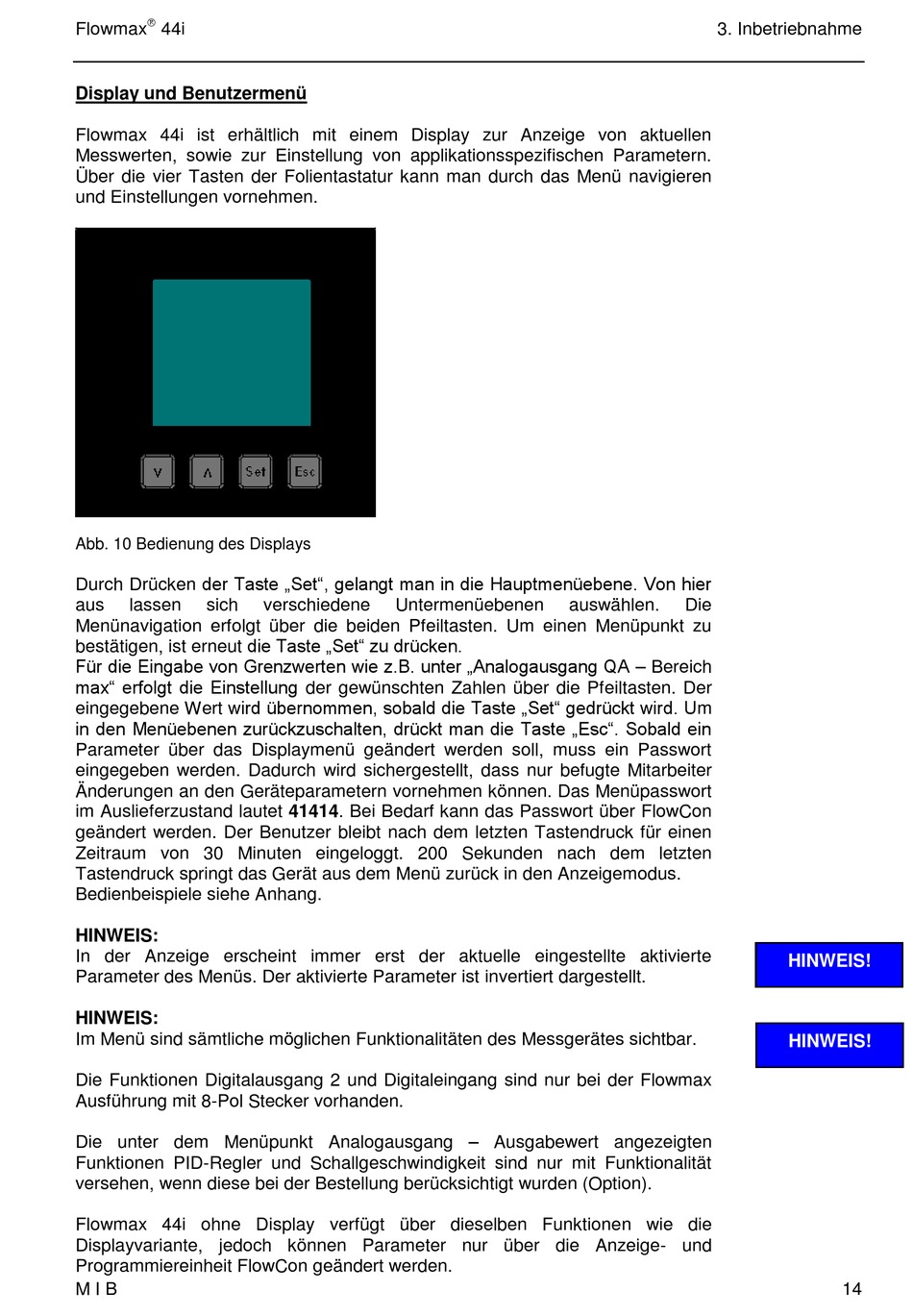

Abb. 10 Bedienung des Displays

Durch Drücken der Taste „Set", gelangt man in die Hauptmenüebene. Von hier
aus lassen sich verschiedene Untermenüebenen auswählen. Die
Menünavigation erfolgt über die beiden Pfeiltasten. Um einen Menüpunkt zu
bestätigen, ist erneut die Taste „Set" zu drücken.
Für die Eingabe von Grenzwerten wie z.B. unter „Analogausgang QA – Bereich
max" erfolgt die Einstellung der gewünschten Zahlen über die Pfeiltasten. Der
eingegebene Wert wird übernommen, sobald die Taste „Set" gedrückt wird. Um
in den Menüebenen zurückzuschalten, drückt man die Taste „Esc". Sobald ein
Parameter über das Displaymenü geändert werden soll, muss ein Passwort
eingegeben werden. Dadurch wird sichergestellt, dass nur befugte Mitarbeiter
Änderungen an den Geräteparametern vornehmen können. Das Menüpasswort
im Auslieferzustand lautet 41414. Bei Bedarf kann das Passwort über FlowCon
geändert werden. Der Benutzer bleibt nach dem letzten Tastendruck für einen
Zeitraum von 30 Minuten eingeloggt. 200 Sekunden nach dem letzten
Tastendruck springt das Gerät aus dem Menü zurück in den Anzeigemodus.
Bedienbeispiele siehe Anhang.
HINWEIS:
In der Anzeige erscheint immer erst der aktuelle eingestellte aktivierte
HINWEIS!
Parameter des Menüs. Der aktivierte Parameter ist invertiert dargestellt.
HINWEIS:
Im Menü sind sämtliche möglichen Funktionalitäten des Messgerätes sichtbar.
HINWEIS!
Die Funktionen Digitalausgang 2 und Digitaleingang sind nur bei der Flowmax
Ausführung mit 8-Pol Stecker vorhanden.
Die unter dem Menüpunkt Analogausgang – Ausgabewert angezeigten
Funktionen PID-Regler und Schallgeschwindigkeit sind nur mit Funktionalität
versehen, wenn diese bei der Bestellung berücksichtigt wurden (Option).
Flowmax 44i ohne Display verfügt über dieselben Funktionen wie die
Displayvariante, jedoch können Parameter nur über die Anzeige- und
Programmiereinheit FlowCon geändert werden.
M I B 14
