Flowmax 44i
8-pol Stecker mit RS 485 Kommunikation

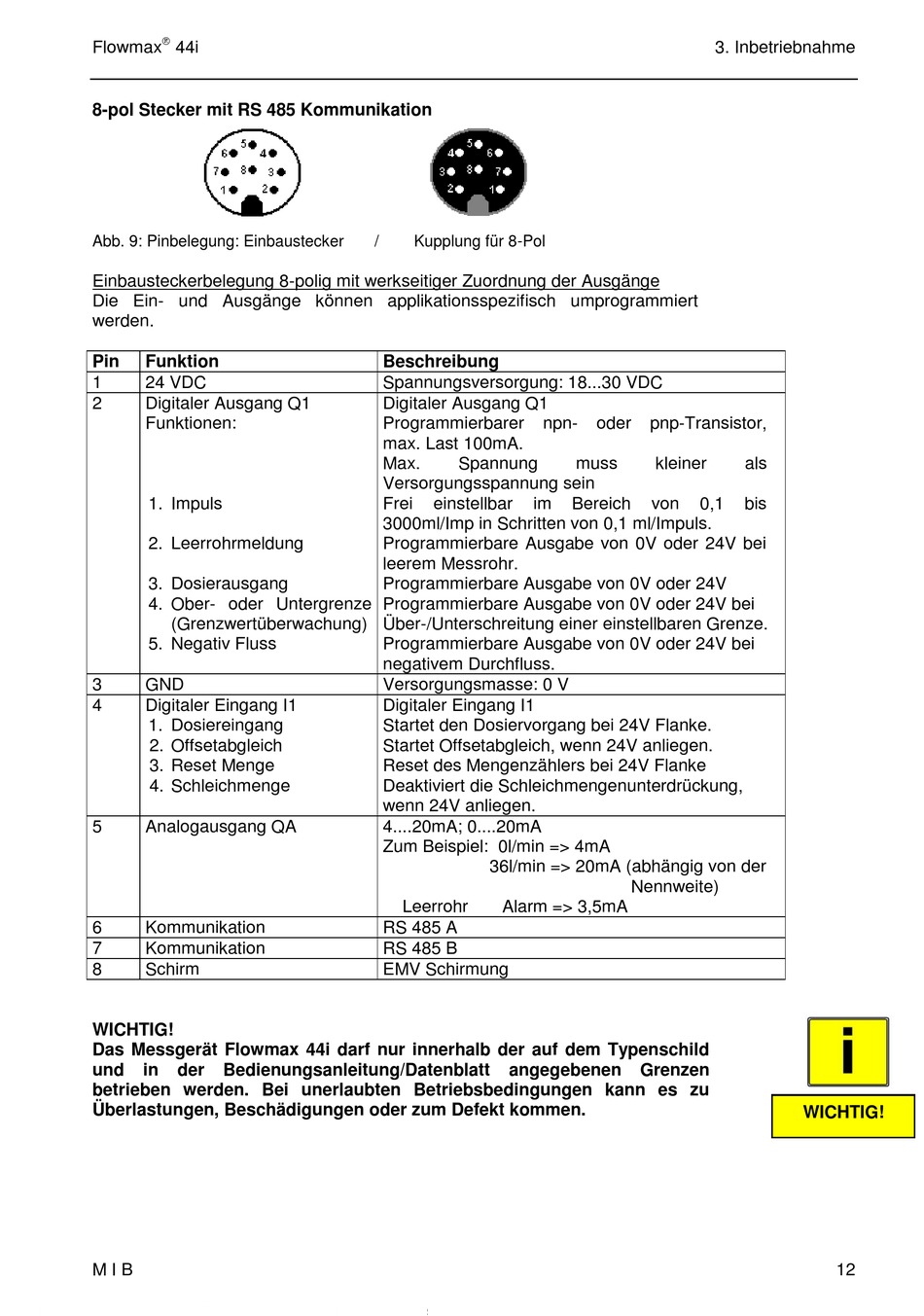

Abb. 9: Pinbelegung: Einbaustecker

Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert
werden.
Pin Funktion
1 24 VDC
2 Digitaler Ausgang Q1
Funktionen:
1. Impuls
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
3 GND
4 Digitaler Eingang I1
1. Dosiereingang
2. Offsetabgleich
3. Reset Menge
4. Schleichmenge
5 Analogausgang QA
6 Kommunikation
7 Kommunikation
8 Schirm
WICHTIG!
Das Messgerät Flowmax 44i darf nur innerhalb der auf dem Typenschild
und in der Bedienungsanleitung/Datenblatt
betrieben werden. Bei unerlaubten Betriebsbedingungen kann es zu
Überlastungen, Beschädigungen oder zum Defekt kommen.
M I B
/ Kupplung für 8-Pol
Beschreibung
Spannungsversorgung: 18...30 VDC
Digitaler Ausgang Q1
Programmierbarer npn-
max. Last 100mA.
Max. Spannung
Versorgungsspannung sein
Frei einstellbar im
3000ml/Imp in Schritten von 0,1 ml/Impuls.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Digitaler Eingang I1
Startet den Dosiervorgang bei 24V Flanke.
Startet Offsetabgleich, wenn 24V anliegen.
Reset des Mengenzählers bei 24V Flanke
Deaktiviert die Schleichmengenunterdrückung,
wenn 24V anliegen.
4....20mA; 0....20mA
Zum Beispiel: 0l/min => 4mA
36l/min => 20mA (abhängig von der
Leerrohr Alarm => 3,5mA
RS 485 A
RS 485 B
EMV Schirmung
angegebenen
3. Inbetriebnahme
oder pnp-Transistor,
muss kleiner als
Bereich von 0,1 bis
Nennweite)
Grenzen
WICHTIG!
12
