Flowmax
44i
8-pol Stecker mit 1-Draht Kommunikation

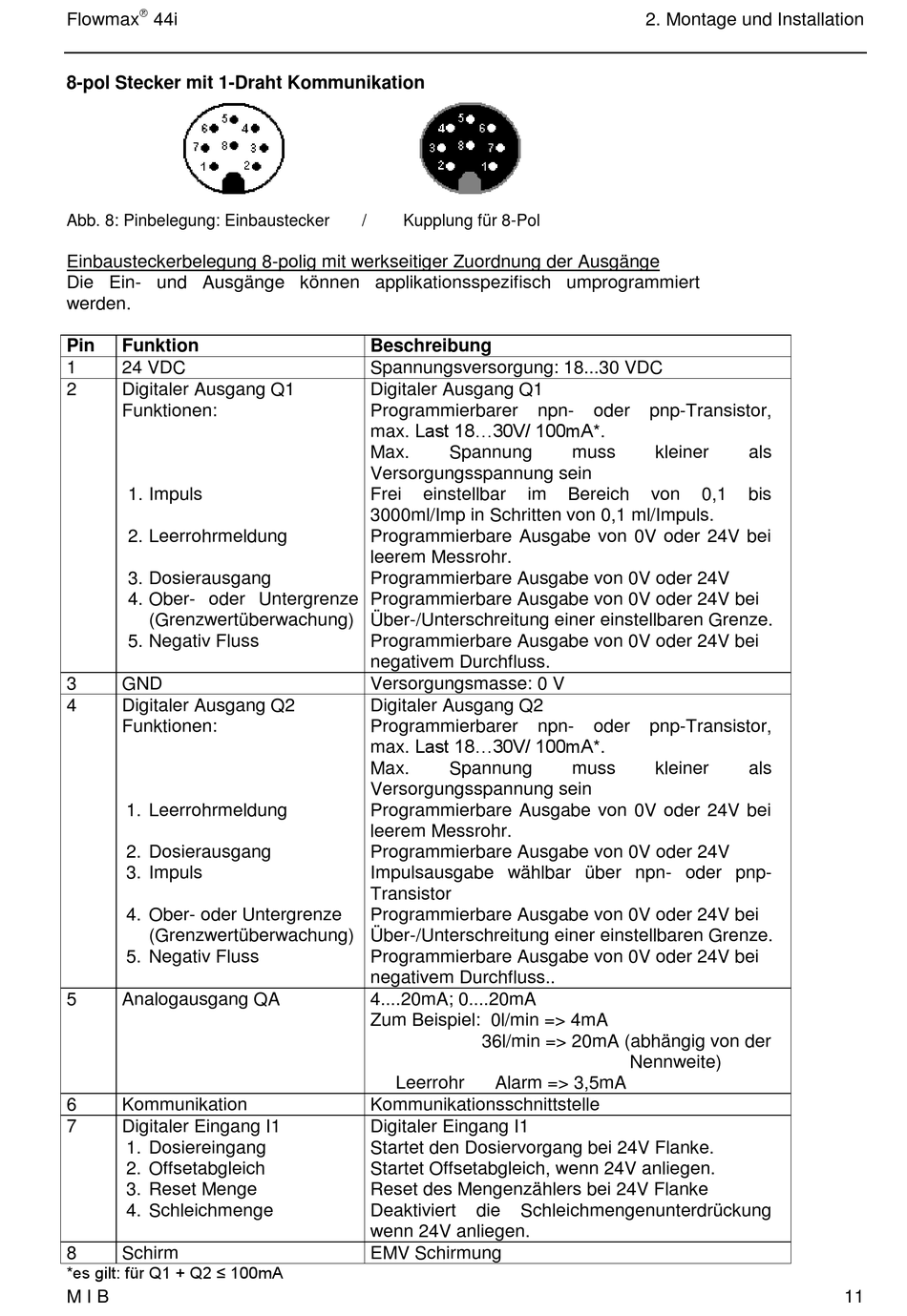

Abb. 8: Pinbelegung: Einbaustecker
Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert
werden.
Pin
Funktion
1
24 VDC
2
Digitaler Ausgang Q1
Funktionen:
1. Impuls
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
3
GND
4
Digitaler Ausgang Q2
Funktionen:
1. Leerrohrmeldung
2. Dosierausgang
3. Impuls
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
5
Analogausgang QA
6
Kommunikation
7
Digitaler Eingang I1
1. Dosiereingang
2. Offsetabgleich
3. Reset Menge
4. Schleichmenge
8
Schirm
*es gilt: für Q1 + Q2 ≤ 100mA
M I B
/
Kupplung für 8-Pol
Beschreibung
Spannungsversorgung: 18...30 VDC
Digitaler Ausgang Q1
Programmierbarer
max. Last 18...30V/ 100mA*.
Max.
Spannung
Versorgungsspannung sein
Frei
einstellbar
im
3000ml/Imp in Schritten von 0,1 ml/Impuls.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Digitaler Ausgang Q2
Programmierbarer
max. Last 18...30V/ 100mA*.
Max.
Spannung
Versorgungsspannung sein
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Impulsausgabe wählbar über npn- oder pnp-
Transistor
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss..
4....20mA; 0....20mA
Zum Beispiel: 0l/min => 4mA
36l/min => 20mA (abhängig von der
Leerrohr
Alarm => 3,5mA
Kommunikationsschnittstelle
Digitaler Eingang I1
Startet den Dosiervorgang bei 24V Flanke.
Startet Offsetabgleich, wenn 24V anliegen.
Reset des Mengenzählers bei 24V Flanke
Deaktiviert
die
Schleichmengenunterdrückung
wenn 24V anliegen.
EMV Schirmung
2. Montage und Installation
npn-
oder
pnp-Transistor,
muss
kleiner
Bereich
von
0,1
npn-
oder
pnp-Transistor,
muss
kleiner
Nennweite)
als
bis
als
11
