Flowmax
42i
3.2.6 Analogausgang QA
3.2.6.1 Funktion
Der Analogausgang steht als aktiver Stromausgang 0-20mA oder 4-20mA zur
Verfügung. Er kann über das Displaymenü oder FlowCon konfiguriert werden.

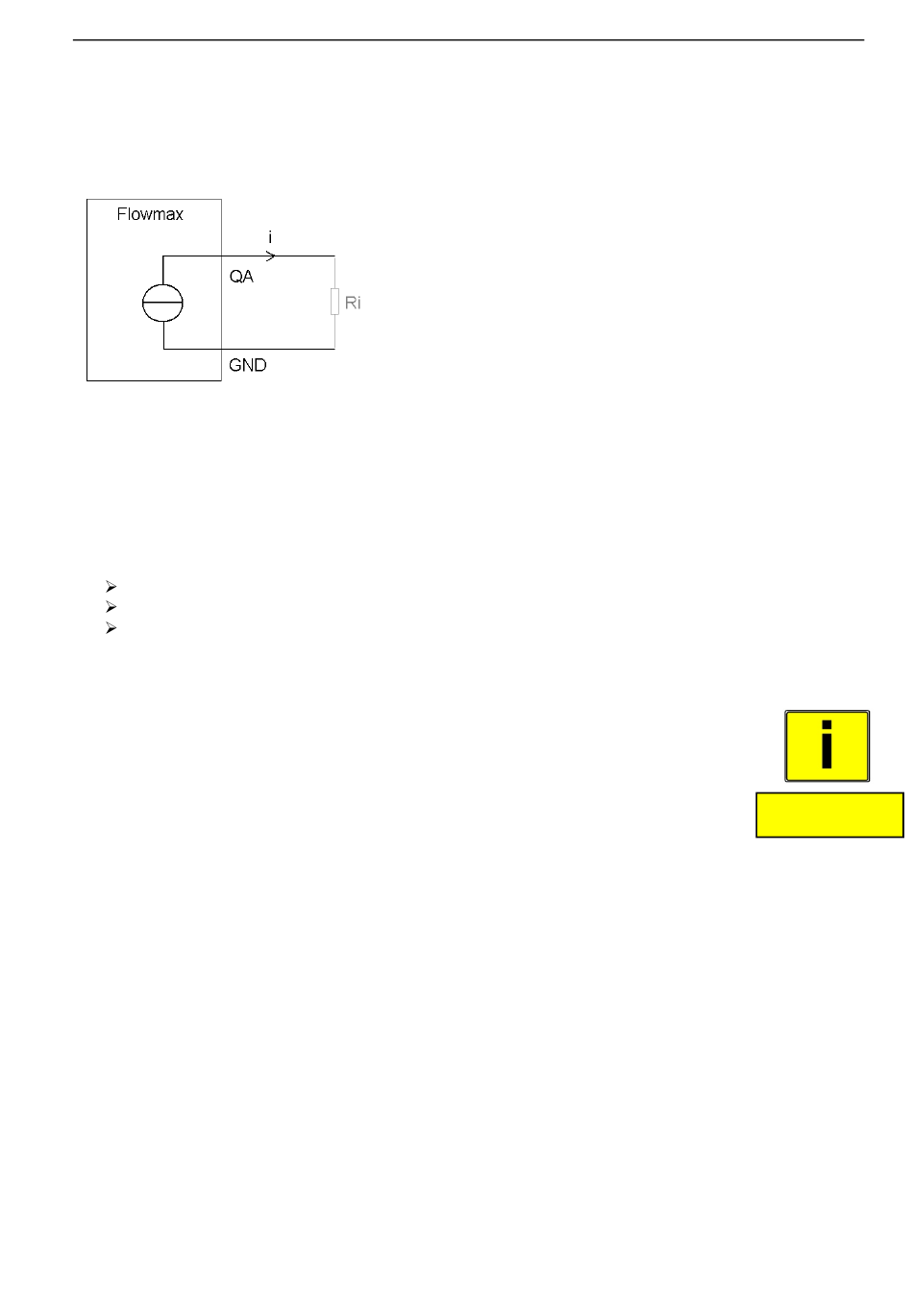

Abbildung 16: Der Stromausgang ist aktiv
Einstellbereich:
Werkseinstellung:
Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß für den
aktuellen Fluss bzw. den Zustand des Messrohrs aus.
Dabei bedeuten am Beispiel 4-20mA:
20 mA signalisiert, die Obergrenze des zu betrachtenden Messbereichs
4 mA signalisiert, die Untergrenze des zu betrachtenden Messbereichs
3,5 mA signalisiert, leeres Messrohr
Ober- und Untergrenze können frei parametriert werden. Der Wert der
Obergrenze muss größer sein als der Wert der Untergrenze, damit die Werte
gespeichert werden. Standardmäßig entspricht die Untergrenze 0mA bzw. 4 mA
und der jeweilige Endwert des Messbereiches ist auf 20 mA gesetzt.
Wenn der Stromausgang verwendet wird, sollte der maximale Widerstand R
nicht größer als 500Ohm sein, da sonst nicht sichergestellt ist, dass das
Messgerät den Maximalwert liefern kann.
M I B
0-20mA, 4-20mA, aus
4-20mA
Inbetriebnahme
i
WICHTIG!
25
