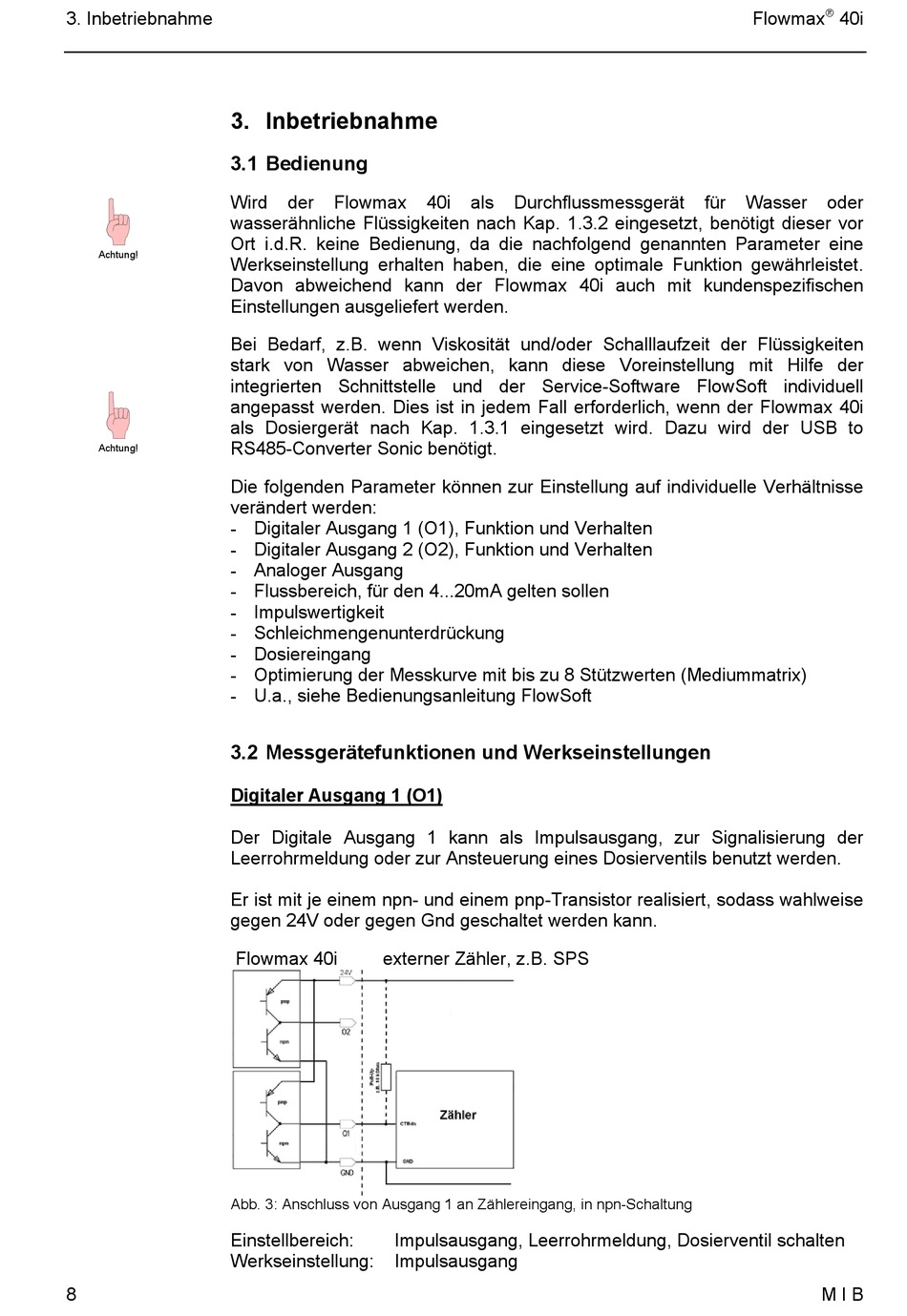

3. Inbetriebnahme
3. Inbetriebnahme
3.1 Bedienung
Wird
wasserähnliche Flüssigkeiten nach Kap. 1.3.2 eingesetzt, benötigt dieser vor
Ort i.d.R. keine Bedienung, da die nachfolgend genannten Parameter eine
Achtung!
Werkseinstellung erhalten haben, die eine optimale Funktion gewährleistet.
Davon abweichend kann der Flowmax 40i auch mit kundenspezifischen
Einstellungen ausgeliefert werden.
Bei Bedarf, z.B. wenn Viskosität und/oder Schalllaufzeit der Flüssigkeiten
stark von Wasser abweichen, kann diese Voreinstellung mit Hilfe der
integrierten Schnittstelle und der Service-Software FlowSoft individuell
angepasst werden. Dies ist in jedem Fall erforderlich, wenn der Flowmax 40i
als Dosiergerät nach Kap. 1.3.1 eingesetzt wird. Dazu wird der USB to
RS485-Converter Sonic benötigt.
Achtung!
Die folgenden Parameter können zur Einstellung auf individuelle Verhältnisse
verändert werden:
- Digitaler Ausgang 1 (O1), Funktion und Verhalten
- Digitaler Ausgang 2 (O2), Funktion und Verhalten
- Analoger Ausgang
- Flussbereich, für den 4...20mA gelten sollen
- Impulswertigkeit
- Schleichmengenunterdrückung
- Dosiereingang
- Optimierung der Messkurve mit bis zu 8 Stützwerten (Mediummatrix)
- U.a., siehe Bedienungsanleitung FlowSoft
3.2 Messgerätefunktionen und Werkseinstellungen
Digitaler Ausgang 1 (O1)
Der Digitale Ausgang 1 kann als Impulsausgang, zur Signalisierung der
Leerrohrmeldung oder zur Ansteuerung eines Dosierventils benutzt werden.
Er ist mit je einem npn- und einem pnp-Transistor realisiert, sodass wahlweise
gegen 24V oder gegen Gnd geschaltet werden kann.
Flowmax 40i
Abb. 3: Anschluss von Ausgang 1 an Zählereingang, in npn-Schaltung
Einstellbereich:
Werkseinstellung:
8
der
Flowmax
40i
externer Zähler, z.B. SPS
Impulsausgang, Leerrohrmeldung, Dosierventil schalten
Impulsausgang
als
Durchflussmessgerät
Flowmax
40i
für
Wasser
oder
M I B
