4

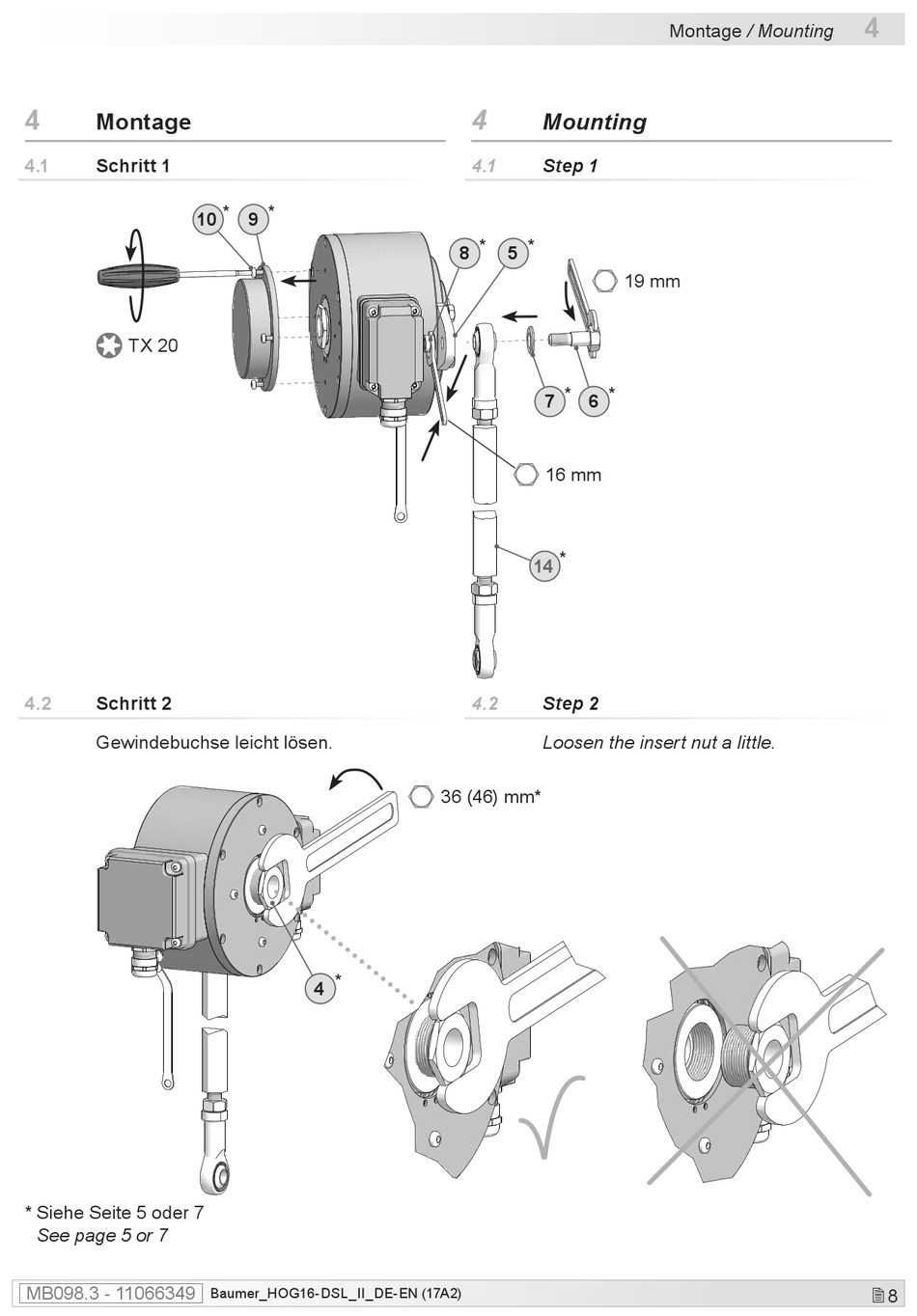

Montage

4.1

Schritt 1

10
TX 20
4.2

Schritt 2

Gewindebuchse leicht lösen.
* Siehe Seite 5 oder 7
See page 5 or 7
MB098.3 - 11066349
* *
9
4 *
Baumer_HOG16-DSL_II_DE-EN (17A2)
4

Mounting

4.1

Step 1

* *
8 5
* *
7 6
16 mm
*
14
4.2

Step 2

Loosen the insert nut a little.
36 (46) mm*
Montage / Mounting
19 mm
4
 8
