3

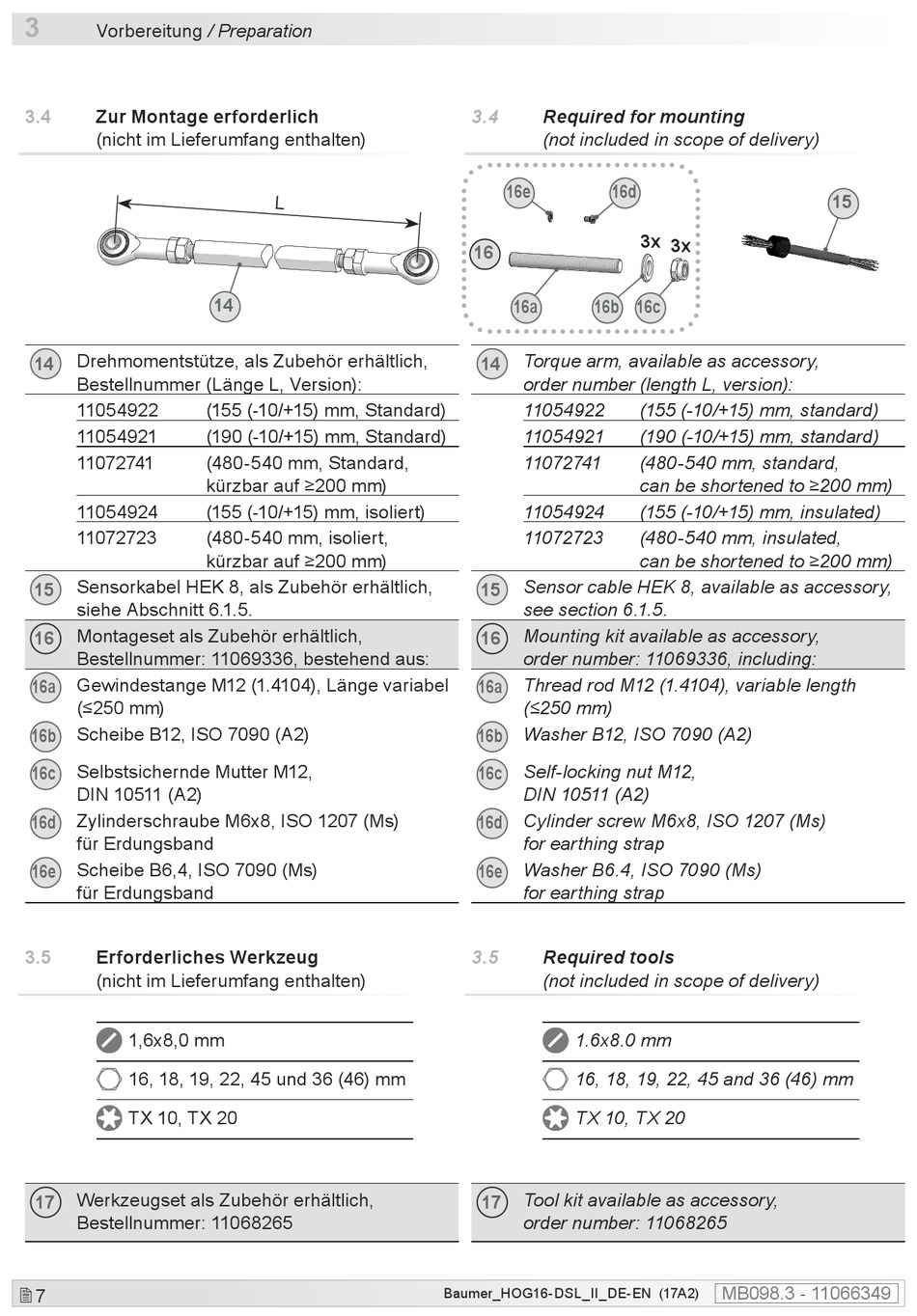

Vorbereitung / Preparation
3.4 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
Drehmomentstütze, als Zubehör erhältlich,
14
Bestellnummer (Länge L, Version):
11054922
11054921
11072741
11054924
11072723
Sensorkabel HEK 8, als Zubehör erhältlich,
15
siehe Abschnitt 6.1.5.
Montageset als Zubehör erhältlich,
16
Bestellnummer: 11069336, bestehend aus:
Gewindestange M12 (1.4104), Länge variabel
16a
(≤250 mm)
Scheibe B12, ISO 7090 (A2)
16b
Selbstsichernde Mutter M12,
16c
DIN 10511 (A2)
Zylinderschraube M6x8, ISO 1207 (Ms)
16d
für Erdungsband
Scheibe B6,4, ISO 7090 (Ms)
16e
für Erdungsband
3.5 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
1,6x8,0 mm
16, 18, 19, 22, 45 und 36 (46) mm
TX 10, TX 20
Werkzeugset als Zubehör erhältlich,
17
Bestellnummer: 11068265
 7
14
(155 (-10/+15) mm, Standard)
(190 (-10/+15) mm, Standard)
(480-540 mm, Standard,
kürzbar auf ≥200 mm)
(155 (-10/+15) mm, isoliert)
(480-540 mm, isoliert,
kürzbar auf ≥200 mm)
3.4 Required for mounting
(not included in scope of delivery)
16e 16d
16
16a 16b 16c
Torque arm, available as accessory,
14
order number (length L, version):
11054922
11054921
11072741
11054924
11072723
Sensor cable HEK 8, available as accessory,
15
see section 6.1.5.
Mounting kit available as accessory,
16
order number: 11069336, including:
Thread rod M12 (1.4104), variable length
16a
(≤250 mm)
Washer B12, ISO 7090 (A2)
16b
Self-locking nut M12,
16c
DIN 10511 (A2)
Cylinder screw M6x8, ISO 1207 (Ms)
16d
for earthing strap
Washer B6.4, ISO 7090 (Ms)
16e
for earthing strap
3.5 Required tools
(not included in scope of delivery)
1.6x8.0 mm
16, 18, 19, 22, 45 and 36 (46) mm
TX 10, TX 20
Tool kit available as accessory,
17
order number: 11068265
Baumer_HOG16-DSL_II_DE-EN (17A2)
3x 3x
(155 (-10/+15) mm, standard)
(190 (-10/+15) mm, standard)
(480-540 mm, standard,
can be shortened to ≥200 mm)
(155 (-10/+15) mm, insulated)
(480-540 mm, insulated,
can be shortened to ≥200 mm)
MB098.3 - 11066349
