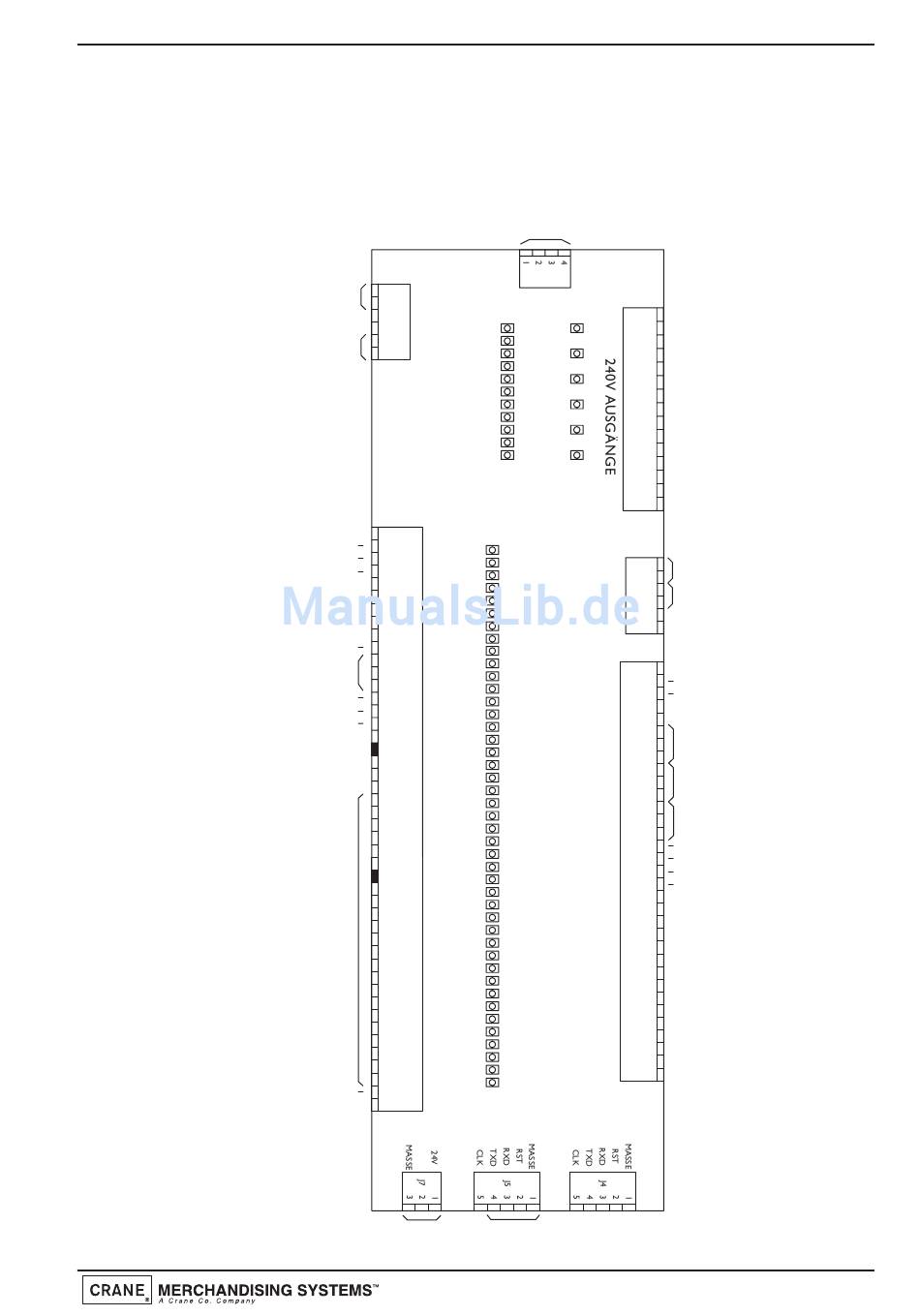

11.12 Ein-/Ausgabeplatine – B2C-Automaten
Die Ein-/Ausgabeplatine befindet sich oben rechts am Automaten. Sie ist an der
Rückseite des Gehäuses befestigt und durch Entfernen der Produktbehälter / Behälter
für gemahlenen Kaffee und der rechten Tankabdeckung zugänglich.
E/A PLATINE LED
BESCHREIBUNG
D1 = EINLASS VENTIL WASSERTANK
EINLASS VENTIL B2C MODUL
D2 = ZUTATEN MOTOR 1
DRUCK ENTLASTUNGS VENTIL
D3 =
D4 = ZUTATEN MOTOR 2
D5 = ZUTATEN MOTOR 3
D6 = ZUTATEN MOTOR 4
D7 = ZUTATEN MOTOR 5
D8 = ZUTATEN MOTOR 6
D9 = ZUTATEN MOTOR 7
D10 =
KALT WASSER EINLASS VENTIL
D11 = MIXER 1
D12 = MIXER 2
D13 = MIXER 3
D14 = MIXER 4
D15 = TEEPOT MOTOR
D16 = HEIßWASSER VENTIL 1
D17 = HEIßWASSER VENTIL 2
D18 = HEIßWASSER VENTIL 3
D19 = HEIßWASSER VENTIL 4
D20 = HEIßWASSER VENTIL 5
D21 = HEIßWASSER VENTIL 6
D22 =
D23 =
D24 =
D25 = BECHERTURM MOTOR
D26 =
D27 =
D28 =
D29 =
D30 =
D31 =
D32 =
D33 =
D34 =
D35 =
D36 =
D37 =
D38 =
D39 = ESPRESSO VENTIL
D40 = DRUCK VENTIL
D41 = EINLASS VENTIL - B2C
D42 =
D43 = HEIZUNGS RELAIS - B2C
D44 = HEIZUNGS RELAIS - HEIßWASSERTANK
D45 = AUSGABEKOPF
D46 = AUSGABEKOPF
D47 = AUSGABEKOPF
D48 =
D49 =
D50 =
D51 = BRÜHER MOTOR - IMMER AN
D54 = BRÜHER MOTOR
D55 = BRÜHER MOTOR
D56 = BECHERAUSGABE MAGNET
D57 =
D58 = PUMPE 1
D59 = PUMPE 2
D60 = MÜHLE
D61 =
Technisches Handbuch
6
COEX BRÜHER
MOTOR
5
4
J9
3
2
AUSGABEKOPF
MOTOR
1
46
45
44
43
ESPRESSO VENTIL
42
41
40
39
38
37
36
SIRUP
35
PUMPEN
34
STILL WASSER VENTIL
33
32
CO² WASSER VENTIL
31
24V
BECHERTURM MOTOR
30
29
28
27
26
25
24
23
22
24V
21
24V
J3
20
19
18
17
16
15
14
MOTOREN
VENTILE
13
MIXER
12
24V
11
10
24V
9
8
7
6
5
4
3
EINLASS VENTIL
2
1
24V
SCHALT-
NETZTEIL
HEIZUNGS RELAIS
J8
1
2
D51
D56
3
D50
D49
4
D57
D48
5
D47
6
D58
D46
7
D45
J10
8
D59
D44
9
D54
10
D60
D55
11
D43
12
D61
LED's
13
14
E/A
15
PLATINE
D42
D41
1
D40
2
MASSE
J6
D39
3
D38
MASSE
4
D37
5
D36
6
D35
D34
D33
1
D32
2
D31
MASSE
3
D30
4
D29
5
D28
6
D27
7
D26
8
D25
5V+
9
D24
10
AUSGABE
D23
11
MASSE
D22
12
5V+
D21
13
AUSGABE
D20
14
MASSE
D19
15
D18
16
J2
D17
17
D16
18
D17
19
D15
20
D14
21
D13
22
D12
23
D11
24
D10
25
D9
26
D8
27
D7
28
D6
29
D5
30
D4
31
D3
32
D2
33
D1
LED's
SERIELLE
KOMMUNIKATION
HEIßWASSERTANK
FÜLLSTAND SENSOR
TROPFEIMER
SENSOR
WASSER EINGABE
GEMEINSAM
DURCHFLUß
MESSER
AUSGABEKOPF
OPTO SENSOR
BECHER
SENSOR
BRÜHER GRUNDSTELLUNG SCHALTER
AUSGABEKOPF GRUNDSTELLUNG SCHALTER
BECHERTURM POSITIONS SHALTER
TEEPOT BRÜHER GRUNDSTELLUNG SCHALTER
