11,5 Steuerplatine-Verbindungen - 2

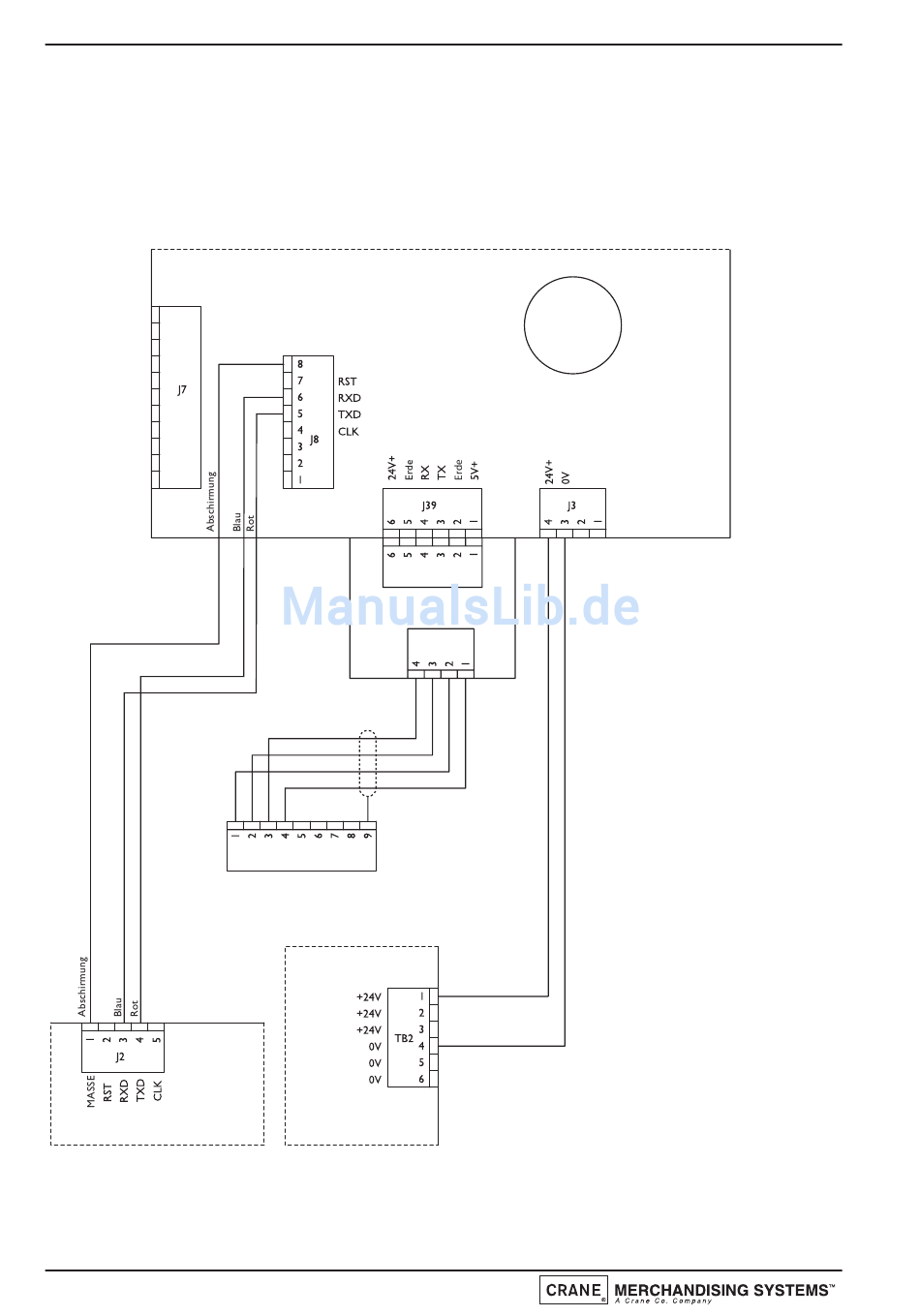

Das nachfolgende Schaubild zeigt die Verbindungen zwischen der Steuerplatine und der
Ein-/Ausgabeplatine, den Kommunikationsanschlüssen des Münzgeräts und der
Schaltmodus-Stromversorgung.
Hauptplatine
E/A Platine
124
Technisches Handbuch
Serielle
Kommunikation
Erde
Zahlungssystem
(siehe unten)
Rot
Blau
Gelb
Geün
Münzgeräte Kommunikation
Schalt-
Netzteil
Batterie
Spannung
Rot/Rosa
Rot/Schwarz
N.B. Wenn ein Executive Münzgerät eingebaut wird,
muß eine Executive Interface Platine auf Anschluß J39
gesteckt werden. Die Executive Interface Platine wird
beim Einbau eines MDB Münzgerätes nicht benötigt.
