11,3 Steuerplatine

Die Steuerplatine ist die Hauptsteuereinheit für alle Automatenfunktionen. Die Platine
befindet sich an der Innenseite der Tür hinter der Abdeckung des Zahlungssystems. Zugang
zur Platine erhalten Sie wie folgt:
1.
Schalten Sie die Stromversorgung des Automaten aus und öffnen Sie die Tür. Lösen
Sie den Riegel, mit dem die Abdeckung des Zahlungssystems festgestellt ist.
2.
Öffnen Sie die Abdeckung des Zahlungssystems. Lösen und entfernen Sie die beiden
Schrauben, mit denen die Abdeckung der Steuerplatine befestig ist. Entfernen Sie
vorsichtig die Abdeckung der Steuerplatine.

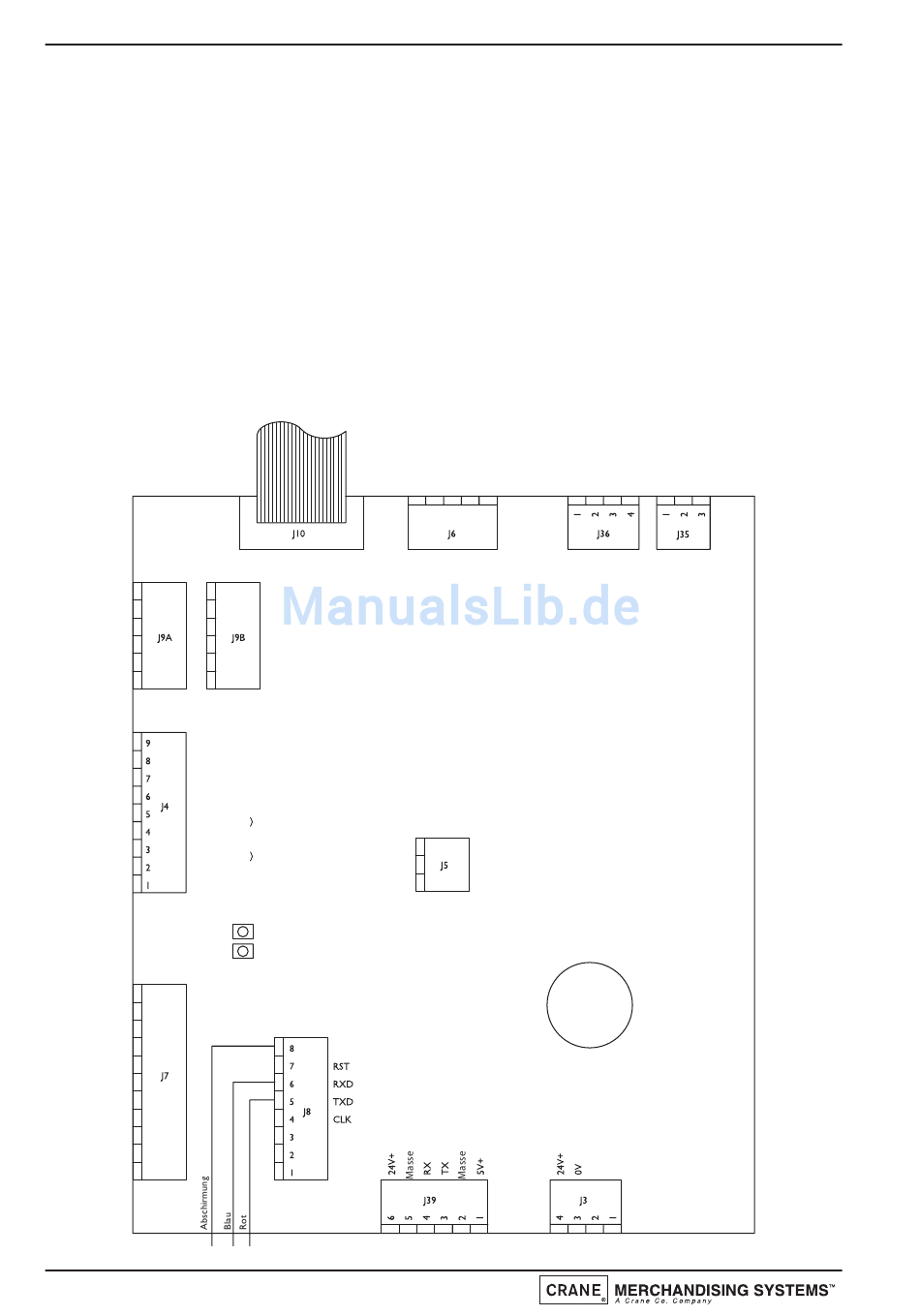

Temp Daten
Temp Com
IR IN-RX
IR OUT-TX
5V+
122
Technisches Handbuch
Hauptplatine
Verbindung
Flachband Kabel
Konsole
Hauptplatine
Temperatur Sensor
SureVend Sensor
LED 2 Spannung
LED 1 Kommunikation
Serielle
Kommunikation
Masse
Zahlungssystem
Konsole
DEX
IrDA
Batterie
Spannung
RS232

Werbung
