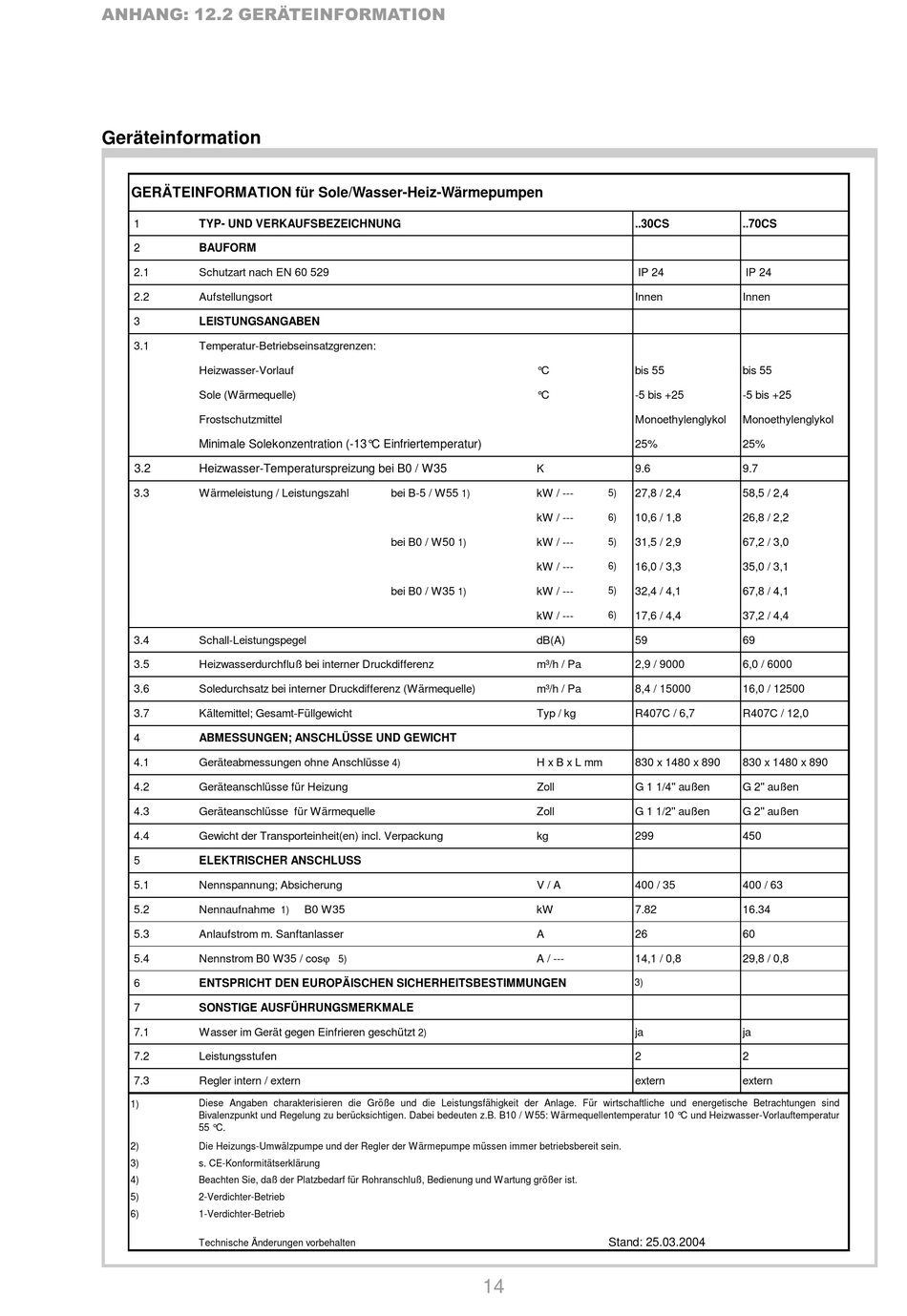

ANHANG: 12.2 GERÄTEINFORMATION
Geräteinformation
GERÄTEINFORMATION für Sole/Wasser-Heiz-Wärmepumpen
1
TYP- UND VERKAUFSBEZEICHNUNG
2
BAUFORM
2.1
Schutzart nach EN 60 529
2.2
Aufstellungsort
3
LEISTUNGSANGABEN
3.1
Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf
Sole (Wärmequelle)
Frostschutzmittel
Minimale Solekonzentration (-13°C Einfriertemperatur)
3.2
Heizwasser-Temperaturspreizung bei B0 / W35
3.3
Wärmeleistung / Leistungszahl
3.4
Schall-Leistungspegel
3.5
Heizwasserdurchfluß bei interner Druckdifferenz
3.6
Soledurchsatz bei interner Druckdifferenz (Wärmequelle)
3.7
Kältemittel; Gesamt-Füllgewicht
4
ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1
Geräteabmessungen ohne Anschlüsse
4.2
Geräteanschlüsse für Heizung
4.3
Geräteanschlüsse für Wärmequelle
4.4
Gewicht der Transporteinheit(en) incl. Verpackung
5
ELEKTRISCHER ANSCHLUSS
5.1
Nennspannung; Absicherung
5.2
Nennaufnahme
5.3
Anlaufstrom m. Sanftanlasser
5.4
Nennstrom B0 W35 / cosϕ
6
ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7
SONSTIGE AUSFÜHRUNGSMERKMALE
7.1
Wasser im Gerät gegen Einfrieren geschützt
7.2
Leistungsstufen
7.3
Regler intern / extern
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und energetische Betrachtungen sind
1)
Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. B10 / W55: Wärmequellentemperatur 10 °C und Heizwasser-Vorlauftemperatur
55 °C.
2)
Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
3)
s. CE-Konformitätserklärung
4)
Beachten Sie, daß der Platzbedarf für Rohranschluß, Bedienung und Wartung größer ist.
5)
2-Verdichter-Betrieb
6)
1-Verdichter-Betrieb
Technische Änderungen vorbehalten
bei B-5 / W55
bei B0 / W50
bei B0 / W35
4)
B0 W35
1)
5)
2)
°C
°C
K
kW / ---
1)
5)
kW / ---
6)
kW / ---
1)
5)
kW / ---
6)
kW / ---
5)
1)
kW / ---
6)
dB(A)
m³/h / Pa
m³/h / Pa
Typ / kg
H x B x L mm
Zoll
Zoll
kg
V / A
kW
A
A / ---
Stand: 25.03.2004
14
..30CS
..70CS
IP 24
IP 24
Innen
Innen
bis 55
bis 55
-5 bis +25
-5 bis +25
Monoethylenglykol
Monoethylenglykol
25%
25%
9.6
9.7
27,8 / 2,4
58,5 / 2,4
10,6 / 1,8
26,8 / 2,2
31,5 / 2,9
67,2 / 3,0
16,0 / 3,3
35,0 / 3,1
32,4 / 4,1
67,8 / 4,1
17,6 / 4,4
37,2 / 4,4
59
69
2,9 / 9000
6,0 / 6000
8,4 / 15000
16,0 / 12500
R407C / 6,7
R407C / 12,0
830 x 1480 x 890
830 x 1480 x 890
G 1 1/4'' außen
G 2'' außen
G 1 1/2'' außen
G 2'' außen
299
450
400 / 35
400 / 63
7.82
16.34
26
60
14,1 / 0,8
29,8 / 0,8
3)
ja
ja
2
2
extern
extern
