comco ikarus IKARUS C42 Betriebsanleitung Seite 53

C42 SERIE Flug- und Betriebshandbuch
c) Ruderausschläge

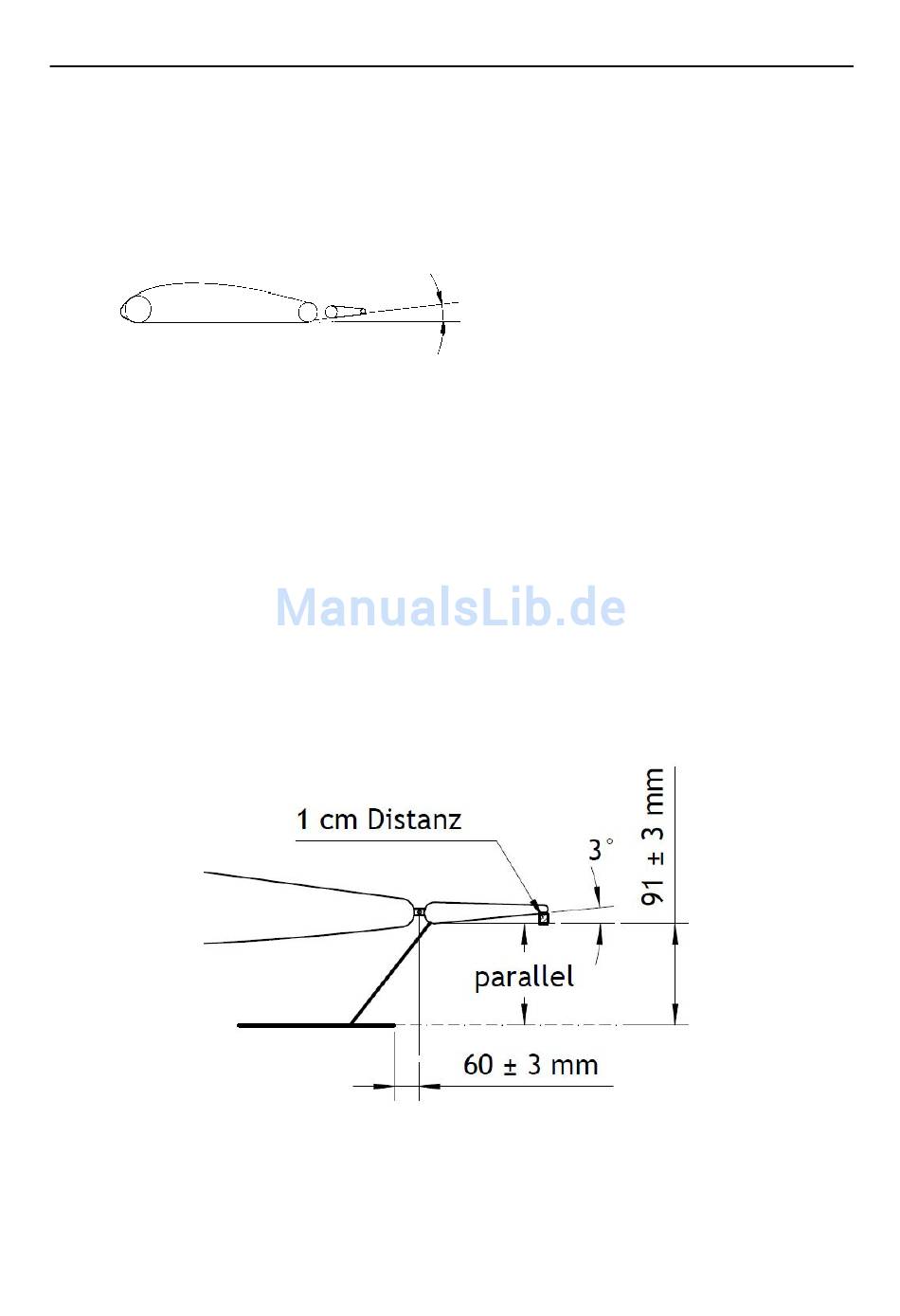

Anmerkung: Die Grundeinstellung der Querruderunterseite
ist -5° zur Flügelsehne (Tangente Vorder- zu Hinterholm).
Sie ist definiert durch die Länge der Querruderstoßstangen.
Querruder Ruderlage
Neutralstellung
nach oben
nach unten
Meßpunktentfernung von der Ruderachse: 250 mm
Spadeseinstellungen am Querruder bei Modell C42C
Spadeswinke in Bezug zur QR-Unterseite +3° ± 1°
Messung mit Wasserwaage bei Unterlage von 1cm unter QR--Endleiste
PFBH C42 Serie Ausgabe-3_Rev.1
-5°
Abstand v.d.
Drehachse
-7° ± 1°
20° ± 2°
14° ± 2°
28.01.2014
-35 mm, ± 10 mm
85 mm, ± 10 mm
60 mm, ± 10 mm
Seite 53 von 91
