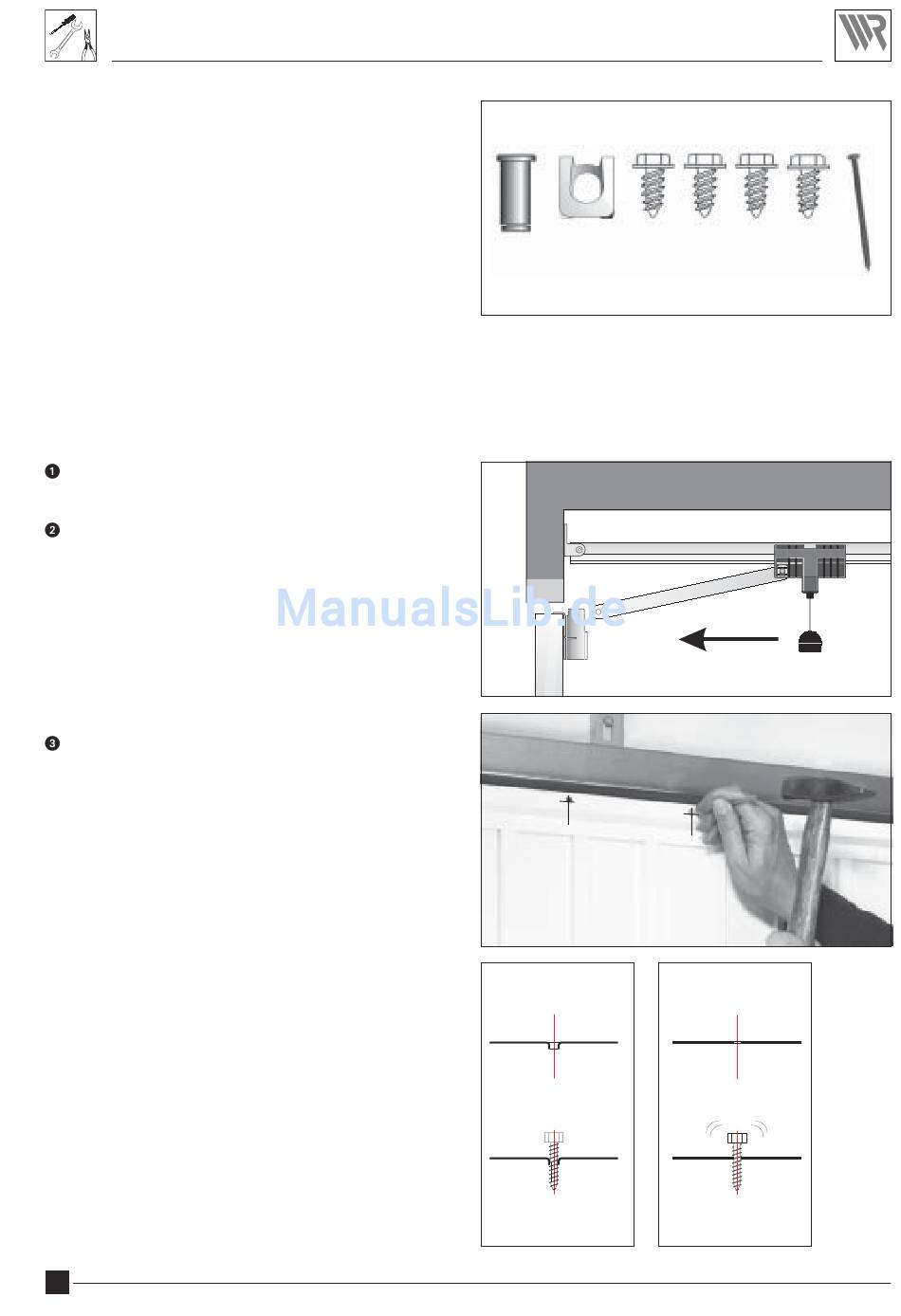

Montage des T orwinkels

Montagematerial: Gruppe D
Die Verbindung zwischen Garagentorantrieb und Garagentor
wird mit Hilfe des T orwinkels hergestellt.
HINWEIS
W ir empfehlen Ihnen den T orwinkel vorzugsweise am T orrahmen
zu befestigen. Für Kunststoff- oder dünnwandige Holztore sind
zusätzliche V erstrebungen nötig, um eine Beschädigung des T o-
res zu vermeiden, sprechen Sie in diesem Fall mit Ihrem T or-
lieferanten.
Verwenden Sie zur Montage des T orwinkels schon vorhan-
dene Bohrlöcher, falls möglich.
Montage an Sektionaltoren
Verwenden Sie den Sektionaltorbeschlag Art.-N r. 4560-03
aus dem Zubehör.
Montage des T orwinkels
Ziehen Sie den Profilschlitten zum T orblatt.
L egen Sie den T orwinkel auf die Oberkante des
Garagentores und richten Sie ihn zur T ormitte
(in Flucht zum Profilschlitten) aus. Zeichnen Sie
anschließend die vier Befestigungslöcher auf dem
T orrahmen an.
Schlagen Sie die vier Befestigungslöcher mit Hilfe des
beiliegenden Stahlnagels in den T orrahmen.
HINWEIS
Die Blechschrauben benötigen ausreichend Halt im
Material.
Prüfen Sie die Materialstärke Ihres T orrahmens. Bei aus-
reichender Materialstärke können Sie die Befestigungs-
löcher auch mit einem 4 mm Metallbohrer vorbohren,
falls Sie die L öcher nicht mit dem Stahlnagel einschla-
gen können.
18
RICHTIG
Befestigungsloch
durch Stahlnagel
Die Schraube hat
ausreichend Halt
RADEMACHER
FAL SCH
Befestigungsloch
durch Bohrung
Die Schraube hat
keinen Halt
