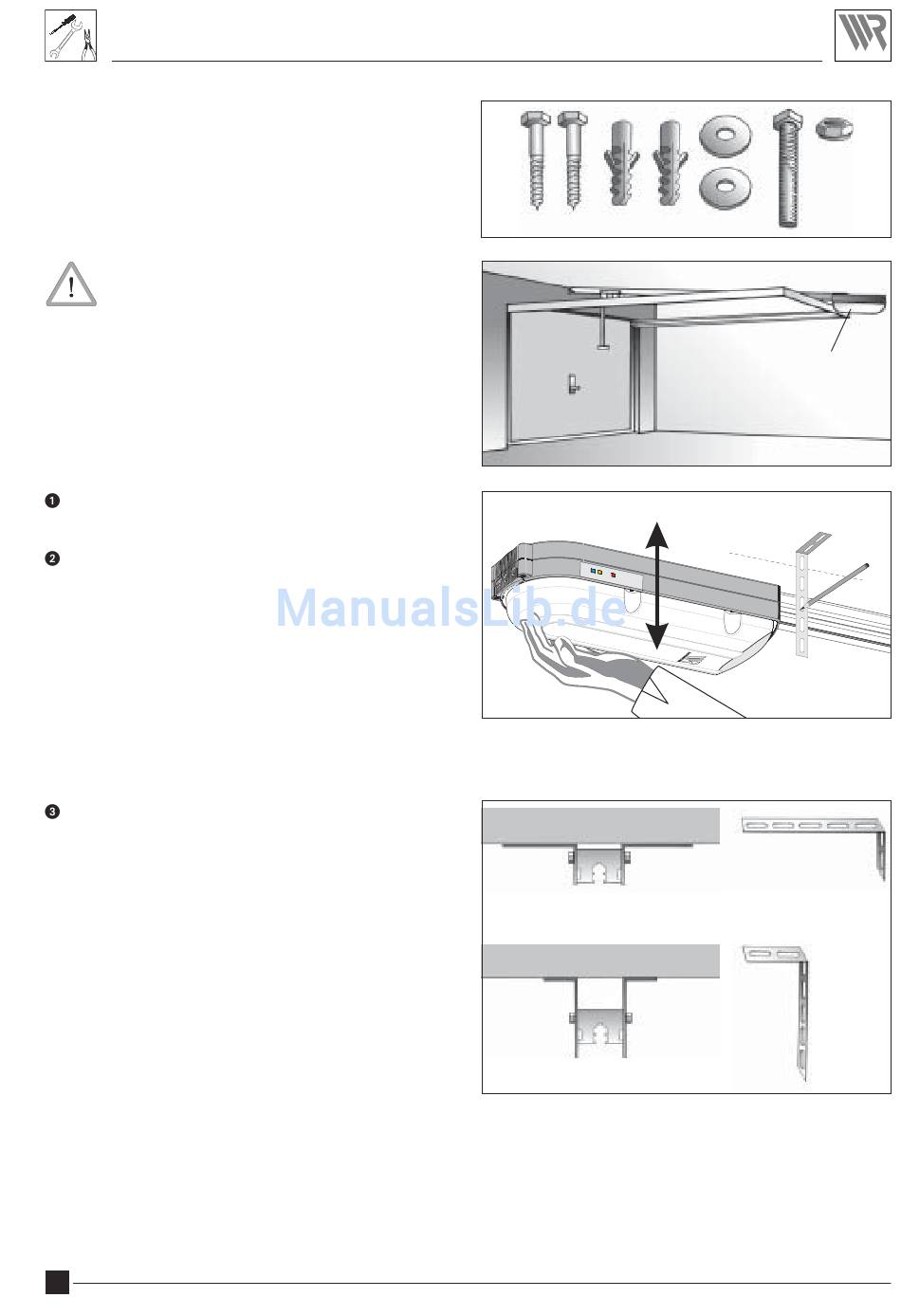

Montage des Antriebs

Montagematerial: Gruppe C
Der Antrieb wird mit Hilfe der beiliegenden L ochbandwinkel
an der Garagendecke befestigt.
Achten Sie bei der Montage des Antriebs
auf Querverstrebungen des Garagentores.
Sollte eine Querverstrebung den Einbau von Gleit-
schiene und Antrieb behindern, müssen Sie die
Gleitschiene über der Querverstrebung anbringen.
Montieren Sie den Antrieb und die Gleitschiene
möglichst parallel zur Decke.
Heben Sie den Antrieb hoch und halten Sie ihn über
der angezeichneten Mittellinie gegen die Decke.
L egen Sie Höhe und Position der L ochbandwinkel
an der Gleitschiene fest.
Schrauben Sie die beiden L ochbandwinkel mit der
beiliegenden Sechskantschraube M 8 x 65 und der
selbstsichernden Mutter M 8 an der Gleitschiene fest.
HINWEIS
J e nach Abstand des Antriebes von der Decke,
müssen Sie die L ochbandwinkel entsprechend an der
Gleitschiene ausrichten.
Sollten die L ochbandwinkel nicht ausreichen, s. Sonder-
zubehör (L ochbandschiene Art.-N r. 4591).
16
RADEMACHER
Gleitschiene und Antrieb
immer über der
Querverstrebung anbringen
