RADEMACHER SX5 Montage-Und Installationsanleitung

Montage- und
Installationsanleitung

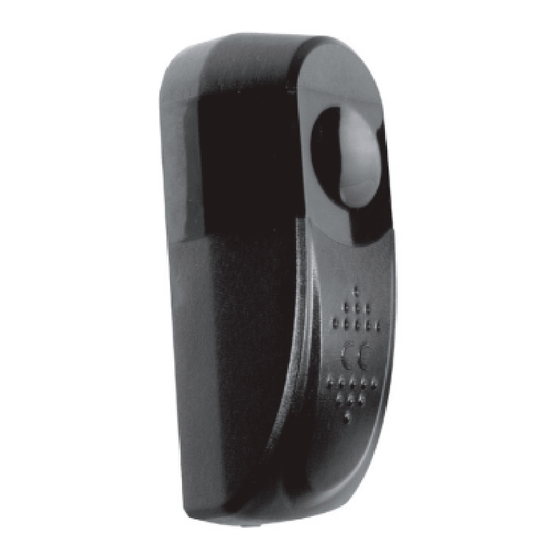

Lichtschranke SX5
für◆RolloPort◆SX5◆Garagentorantriebe
Artikel-Nr.:◆8000◆00◆51
VBD◆607-3◆(10.13)
1. Diese Anleitung ...
◆ ◆ ...beschreibt◆Ihnen◆die◆Montage◆und◆Installation◆◆der◆
Lichtschranke SX5.
◆ Bitte◆ lesen◆ Sie◆ diese◆ Anleitung◆ vollständig◆
◆◆
◆ ◆ durch◆und◆beachten◆Sie◆alle◆Sicherheitshin-◆
◆ ◆ weise,◆bevor◆Sie◆mit◆den◆Arbeiten◆beginnen.
◆ ◆ Bewahren◆Sie◆diese◆Anleitung◆auf◆und◆übergeben◆Sie◆
die◆ Anleitung◆ bei◆ einem◆ Besitzerwechsel◆ auch◆ dem◆
Nachbesitzer.◆
◆ ◆ Bei◆ Schäden,◆ die◆ durch◆ Nichtbeachtung◆ dieser◆ Anlei-
tung◆ und◆ der◆ Sicherheitshinweise◆ entstehen,◆ erlischt◆
die◆Garantie.◆Für◆Folgeschäden,◆die◆daraus◆resultieren,◆
übernehmen◆wir◆keine◆Haftung.
2. Zeichenerklärung
Lebensgefahr durch
Stromschlag.
Dieses◆ Zeichen◆ weist◆ Sie◆ auf◆ Gefahren◆ bei◆
Arbeiten◆ an◆ elektrischen◆ Anschlüssen,◆ Bau-
teilen◆etc.◆hin.◆Es◆fordert◆Sicherheitsmaßnah-
men◆zum◆Schutz◆von◆Gesundheit◆und◆Leben◆
der◆betroffenen◆Person.
Gefahrenstelle,
hier geht es um Ihre Sicherheit.
Beachten◆ und◆ befolgen◆ Sie◆ bitte◆ alle◆ so◆ ge-◆
kennzeichneten◆Hinweise.◆
HINWEIS
Auf◆diese◆Weise◆machen◆wir◆Sie◆auf◆weitere,◆für◆die◆ein-◆
wandfreie◆Funktion,◆wichtige◆Inhalte◆aufmerksam.
◆ Bitte◆lesen◆Sie◆die◆Bedienungsanleitung◆des◆
an◆dieser◆Stelle◆genannten◆externen◆Gerätes◆
(z.◆B.◆Garagentorantrieb).
3. Allgemeine Sicherheitshinweise
Bei Arbeiten an elektrischen Anlagen
besteht Lebensgefahr durch Strom-
schlag.
◆ ◆ ◆ L assen◆ Sie◆ den◆ elektrischen◆ Anschluss◆ der◆
Lichtschranke◆SX5◆nur◆durch◆eine◆zugelasse-
ne◆ Elektrofachkraft◆ nach◆ den◆ Anschlusshin-
weisen◆in◆dieser◆Anleitung◆durchführen.
◆ ◆ Ziehen◆Sie◆vor◆allen◆Arbeiten◆am◆Tor◆oder◆am◆
Torantrieb◆immer◆den◆Stecker◆der◆Anschluss-
leitung◆aus◆der◆Netzsteckdose.
Der Einsatz defekter Geräte kann zur
Gefährdung von Personen und zu Sach-
schäden führen.
Verwenden◆Sie◆niemals◆defekte◆oder◆beschä-
digte◆Geräte.◆Wenden◆Sie◆sich◆in◆diesem◆Fall◆
bitte◆an◆unseren◆Kundendienst.
4. Richtige Verwendung
Verwenden◆Sie◆die◆Lichtschranke◆SX5◆ausschließlich:◆
◆ ◆ zur◆Sicherung◆von◆Garagentorbewegungen◆mit◆den◆
folgenden◆Garagentorantrieben:
◆ – RolloPort◆S2
◆ – RolloPort◆SX5◆
◆ – RolloPost◆SX5◆DuoFern
◆ ◆ im◆privaten◆Bereich
Eine◆andere◆Verwendung◆gilt◆als◆nicht◆bestimmungsgemäß.
Einsatzbedingungen:
◆ ◆ Die◆ Spannungsversorgung◆ für◆ die◆ Lichtschranke◆ SX5◆
erfolgt◆ durch◆ den◆ jeweiligen◆ Garagentorantrieb,◆ ein◆
Netzanschluss◆der◆Lichtschranke◆ist◆nicht◆erforderlich.
5. Falsche Verwendung
Die◆Verwendung◆ der◆ Lichtschranke◆ SX5◆ für◆ andere◆ als◆ die◆ ◆
zuvor◆ genannten◆ Anwendungsbereiche◆ ist◆ nicht◆ zulässig◆
und◆gilt◆als◆nicht◆bestimmungsgemäß.◆

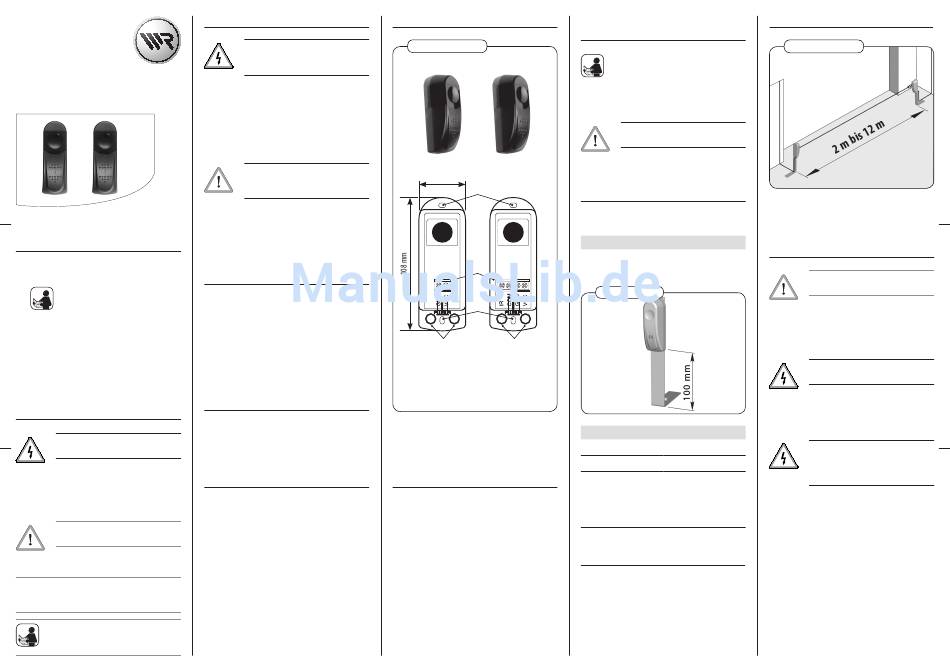

5. Gesamtansicht
Abbildung 1
Sender (TX) * Empfänger (RX) *
37,5◆mm◆
1
2
3
4 4
1◆=◆◆ Montagelöcher◆
2◆=◆◆ Anschlussklemmen
3◆=◆◆ Montagelöcher
4◆=◆◆ Kabeldurchführungen
*◆◆ Sie◆erkennen◆den◆Sender◆(TX)◆an◆der◆2-poligen◆und◆den◆ ◆
◆ Empfänger◆ (RX)◆ an◆ der◆ 4-poligen◆ Anschlussklemme,◆ ◆
◆ siehe◆Strichzeichnung.
6. Funktionsbeschreibung
Die◆ Lichtschranke◆ SX5◆ ist◆ ein◆ Infrarotsensor◆ und◆ besteht◆
aus◆ einem◆ Sender◆ (TX)◆ und◆ einem◆ Empfänger◆ (RX).◆ Sie◆
dient◆ zum◆ Schutz◆ vor◆ dem◆ sich◆ absenkenden◆ Garagentor◆
beim◆ Einsatz◆ automatisch◆ betriebener◆ Garagentorantriebe◆ ◆
(z.◆B.◆RolloPort◆SX5◆DuoFern).
Sender◆(TX)◆und◆Empfänger◆(RX)◆müssen◆dazu◆gegenüberlie-
gend◆montiert◆werden.
Wird◆das◆Signal◆der◆Lichtschranke◆während◆der◆Abwärtsbe-
wegung◆des◆Garagentors◆unterbrochen,◆bleibt◆das◆Garagen-
tor◆stehen◆und◆die◆Laufrichtung◆wird◆umgekehrt.
Der◆elektrische◆Anschluss◆und◆die◆Spannungsversorgung◆er-
folgen◆über◆den◆jeweiligen◆Garagentorantrieb◆RolloPort◆SX5◆ ◆
oder◆RolloPort◆SX5◆DuoFern.◆
7. Wichtige Hinweise zur richtigen
Montageposition
◆ Beachten◆Sie◆die◆Sicherheits-◆und◆Montage-
hinweise◆ des◆ Gargentorherstellers◆ und◆ des◆
Garagentorantriebs.
◆ Lesen◆ Sie◆ dazu◆ bitte◆ auch◆ die◆ jeweilige◆ Be-
triebsanleitung.
Die falsche Montageposition kann zu
Empfangsstörungen führen.
◆ Der◆Empfänger◆darf◆nach◆der◆Montage◆keiner◆ ◆
◆ direkten◆Sonneneinstrahlung◆ausgesetzt◆sein.
Die richtige Montagepostion:
Sender◆ und◆ Empfänger◆ müssen◆ auf◆ gleicher◆ Höhe◆ gegen-◆
überliegend◆montiert◆werden,◆s.◆Abbildungen◆2/3.
Die richtige Montagehöhe:
10◆cm◆vom◆Garagenboden◆bis◆zur◆Unterkante◆der◆
Lichtschranke.
Abbildung 2
Abstände zwischen Sender und Empfänger:
Mindestabstand: ca.◆2◆m
Maximaler◆Abstand: ca.◆12◆m◆*
*◆ Senderreichweite◆und◆Umweltbedingungen,◆◆
◆ s.◆Kapitel◆10,◆Technische◆Daten.
7.1 Die Montage
1. Ziehen Sie den jeweiligen Gehäusedeckel am
Sender/Empfänger von der Grundplatte ab.
2. Montieren Sie die Lichtschranke je nach örtlichen
Gegebenheiten, zum Beispiel:
◆ ◆ an◆der◆Garagenwand◆
◆ ◆ an◆der◆Torkonstruktion
◆ ◆ auf◆dem◆Garagenboden◆
Verwenden◆zur◆Montage◆handelsübliche◆Montagewin-
kel◆/◆Schrauben◆und◆Dübel◆etc.◆
7.1 Die Montage
Abbildung 3
8. Wichtige Hinweise zum elektrischen
Anschluss
Der falsche Anschluss kann zu Fehlfunk-
tionen führen.
◆ ◆ Der◆elektrische◆Anschluss◆muss◆nach◆den◆
Angaben◆in◆der◆Bedienungsanleitung◆des◆ ◆
Garagentorantriebs◆und◆gemäß◆dem◆An-◆
schlussschema◆ in◆ dieser◆ Anleitung◆ erfol-
gen,◆s.◆Kapitel◆8.1◆/◆Abbildungen◆4/5.
Bei A rbeiten a n e lektrischen A nlagen b e-
steht Lebensgefahr durch Stromschlag.
◆ ◆ Schalten◆Sie◆die◆Netzspannung◆aus◆bevor◆
Sie◆ die◆ Lichtschranke◆ anschließen◆ und◆
prüfen◆Sie◆die◆Anlage◆auf◆spannungsfrei-
heit.
Beschädigte Kabel können zum Kurz-
schluss und zur Zerstörung der Licht-
schranke und des Garagentorantriebs
führen.
Verlegen◆ Sie◆ die◆ Anschlussleitungen◆ von◆
Sender◆ (TX)◆ und◆ Empfänger◆ (RX)◆ sicher◆ im◆
Leerrohr◆ oder◆ in◆ einem◆ Kabelkanal◆ bis◆ zum◆
Garagentorantrieb.
